Fusion 360でペットボトルのキャップをモデリング

• 前回：TMC2100でとても静かな3Dプリンタに（d:id:Imamura:20161122:TMC2100）

ペットボトルのキャップをモデリングしたくなった。Fusion 360にはらせんを作るコマンドがあるから、寸法さえわかればいい感じになるだろう。ThingiverseやGRABCAD（https://grabcad.com/）にはペットボトルキャップのモデルが上がっている。そこから寸法を調べて作り直した。

1. Fusion 360の「作成」−「コイル」を選択

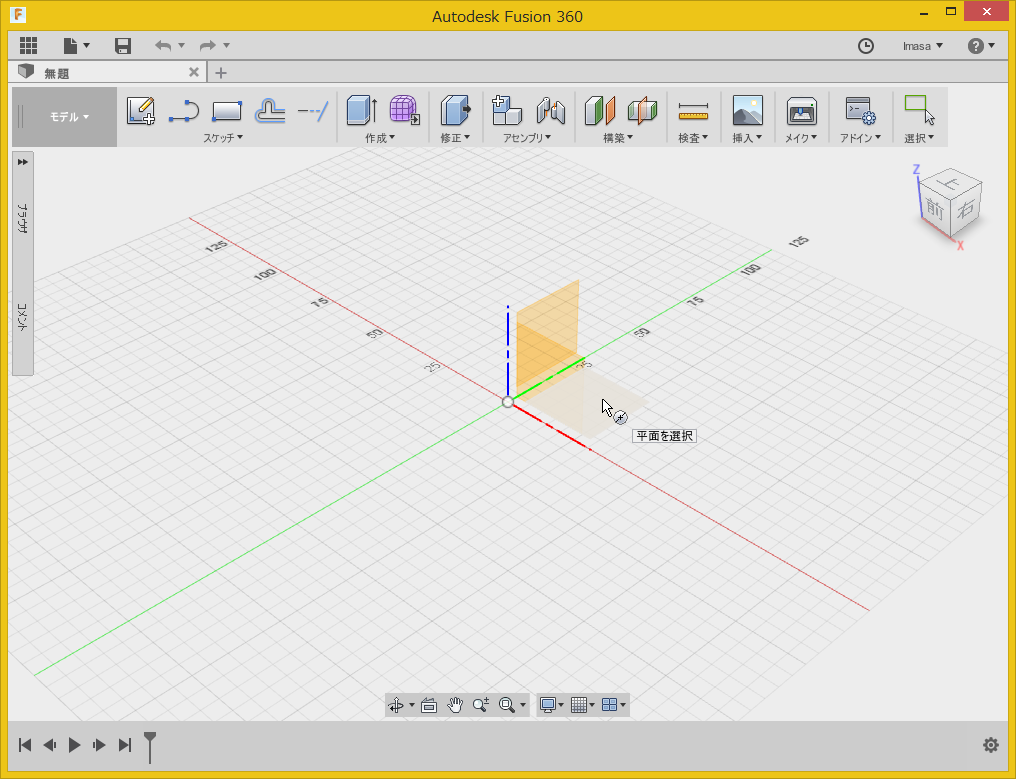

2. コイルを作成する平面を選択。XY平面（＝床）をクリックする

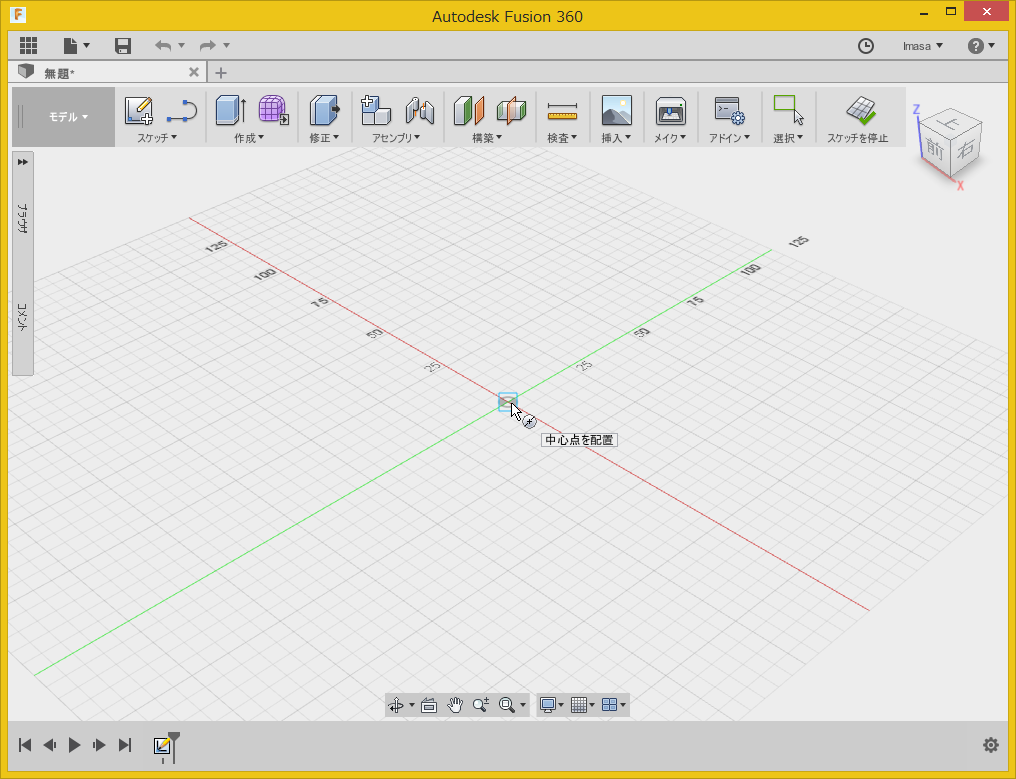

3. マウスポインタに「中心点を配置」と表示される。原点をクリックする

4. コイルの直径を指定する。「28.4」と入力

5. 「コイル」ダイアログボックスが表示される

6. 各項目を下の画像のように指定／入力して［OK］ボタンをクリック

   • タイプ：回転とピッチ
   • 回転：反時計回り
   • 直径：28.4mm
   • 回転：2.5
   • ピッチ：3.4mm
   • 角度：0.0deg
   • 断面：三角（内部）
   • 断面の位置：内側
   • 断面サイズ：1.10mm
   • 操作：新規ボディ
7. コイルの周囲に円筒（ここでは厚さ2ミリ、XY平面から上へ10ミリ、下へ1ミリ押し出す）を作ればペットボトルにはまるキャップが完成

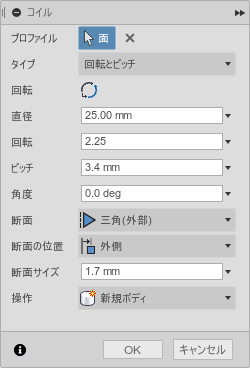

8. ペットボトル側のコイルは下のように入力すると作れる

   • タイプ：回転とピッチ
   • 回転：反時計回り
   • 直径：25.0mm
   • 回転：2.25
   • ピッチ：3.4mm
   • 角度：0.0deg
   • 断面：三角（外部）
   • 断面の位置：外側
   • 断面サイズ：1.7mm
   • 操作：新規ボディ

9. コイルにフィレットをつけると開閉がスムーズになる気がする

10. 3Dプリンタで出力するとこんな感じです

11. ちゃんとペットボトルについて、ペットボトルのキャップもつきました。よかったよかった


ここでモデリングしたデータはThingiverseにアップロードしました。

• PET bottle cap by yimamura - Thingiverse（https://www.thingiverse.com/thing:2726083）

（2017年12月8日記）
