小惑星探査機「はやぶさ2」の記者説明会(第2回タッチダウン運用の結果と航法誘導)

(編集中)

小惑星探査機「はやぶさ2」の記者説明会(19/7/25)ライブ配信 | ファン!ファン!JAXA!

小惑星探査機「はやぶさ2」は、現在、リュウグウの中心から約20km上空のホームポジションの位置にいて、先日実施したタッチダウンの際に取得した各種データを順次地球へ送信しています。

今回の説明会では先日実施した第2回タッチダウン運用について、探査機の姿勢や航法誘導の話を中心に説明を行う予定です。

小惑星探査機「はやぶさ2」の記者説明会(19/7/25)ライブ配信 | ファン!ファン!JAXA!

日時

  • 2019年7月25日(木)15:00~16:00

登壇者

はやぶさ2」プロジェクトチーム

  • ミッションマネージャ 吉川真(JAXA宇宙科学研究所 宇宙機応用工学研究系 准教授)
  • 航法誘導制御担当 照井冬人(JAXA宇宙科学研究所はやぶさ2」プロジェクトチーム ファンクションマネージャ)
  • 航法誘導制御担当 大野剛(JAXA研究開発部門 第一研究ユニット 研究開発員)
  • 航法誘導制御担当 吉川健人(JAXA研究開発部門 第一研究ユニット 研究開発員)
  • 光学航法カメラ担当 山田学千葉工業大学 惑星探査研究センター 主任研究員)

中継録画

関連リンク

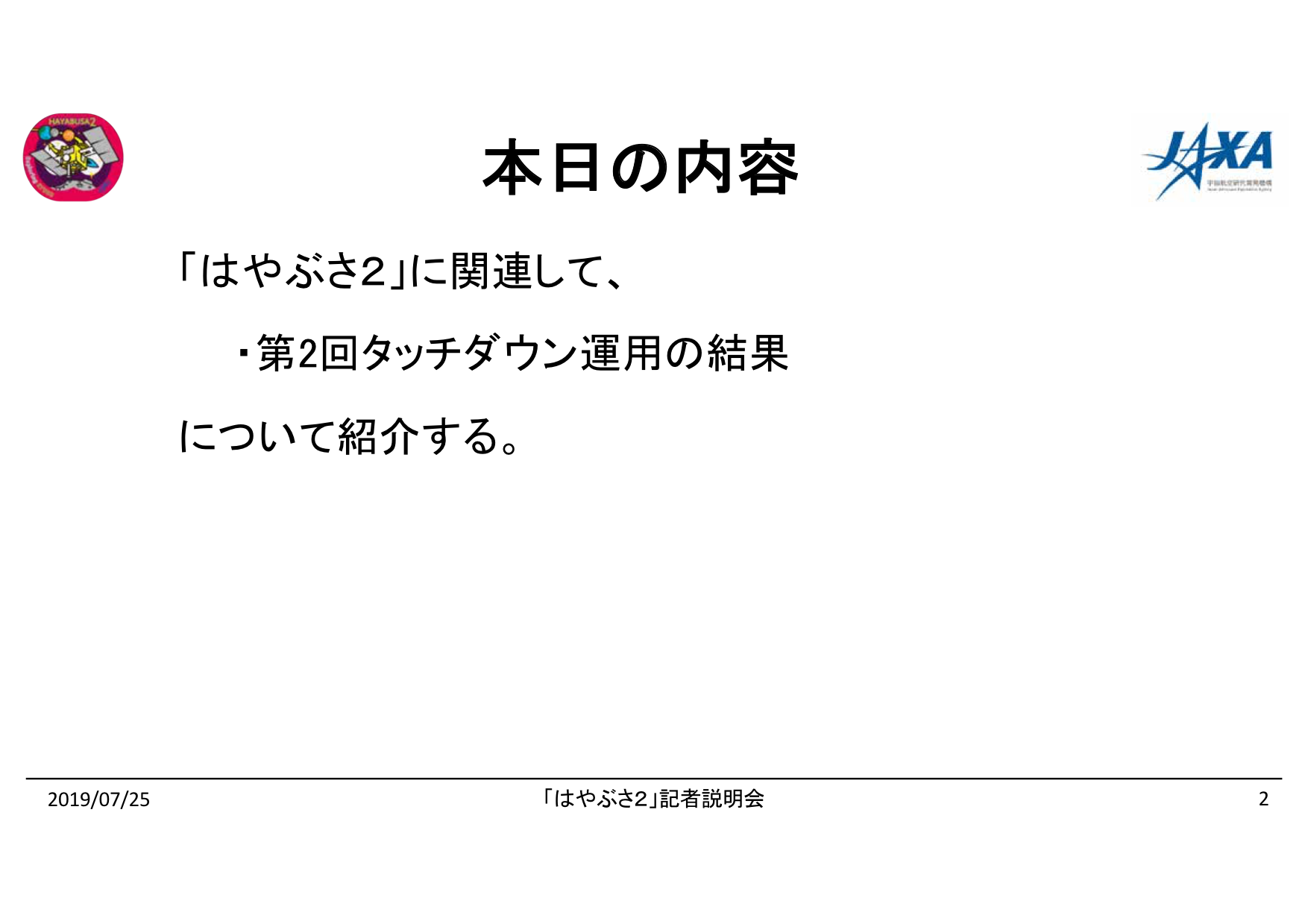

本日の内容

f:id:Imamura:20190725151041p:plain

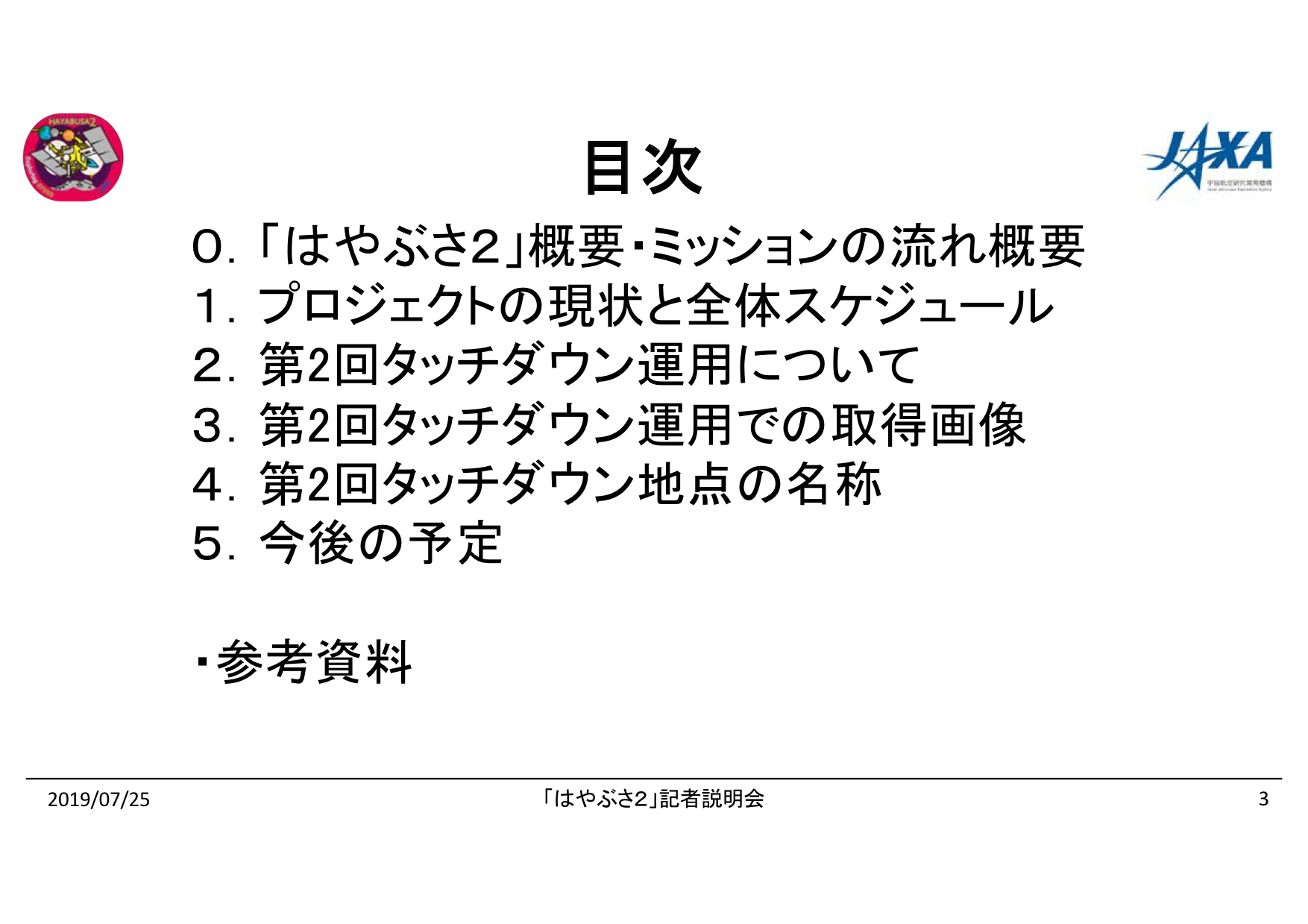

目次

f:id:Imamura:20190725151047p:plain

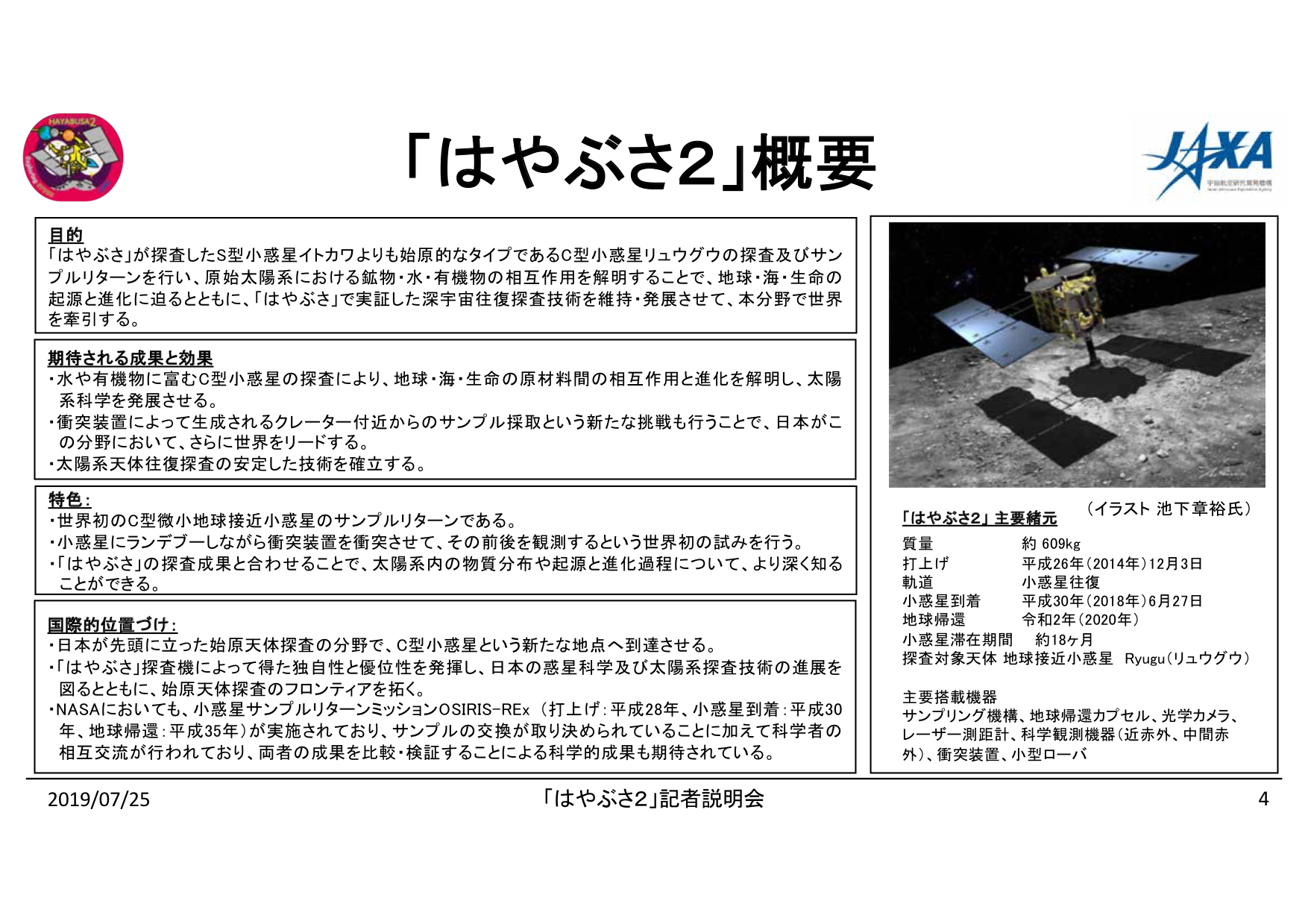

はやぶさ2」概要

f:id:Imamura:20190725151052p:plain

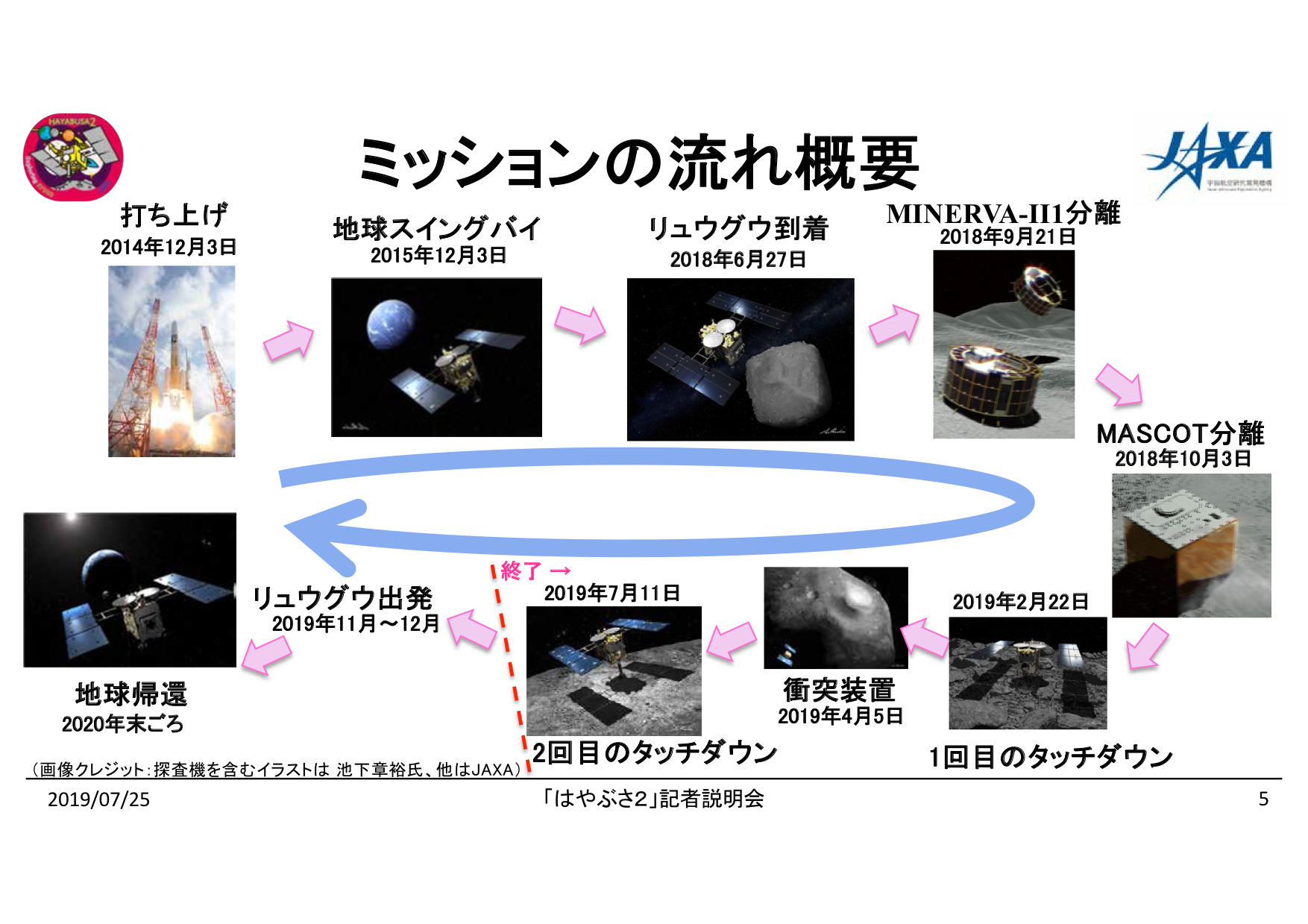

ミッションの流れ概要

f:id:Imamura:20190725151059p:plain

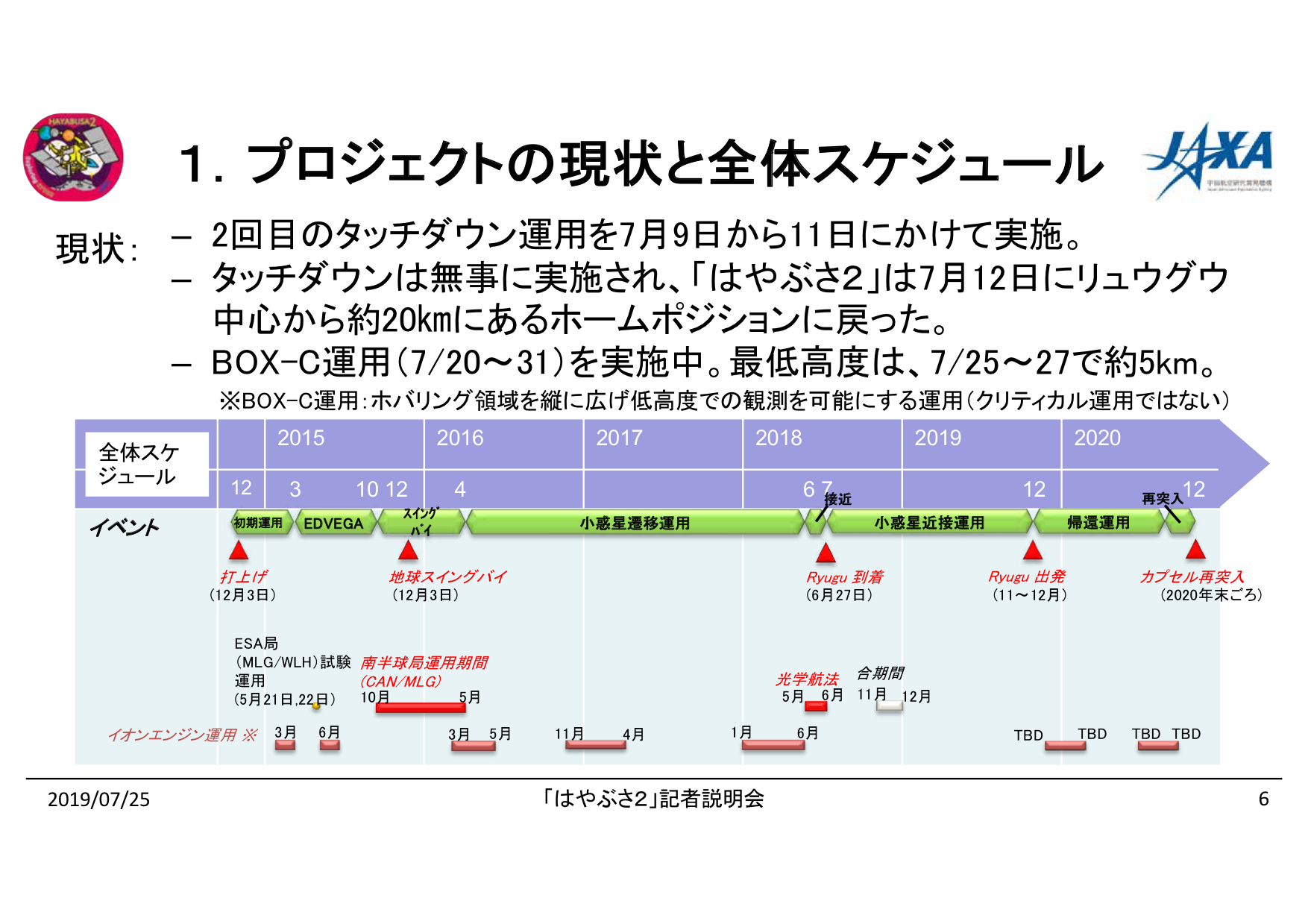

1.プロジェクトの現状と全体スケジュール

f:id:Imamura:20190725151105p:plain

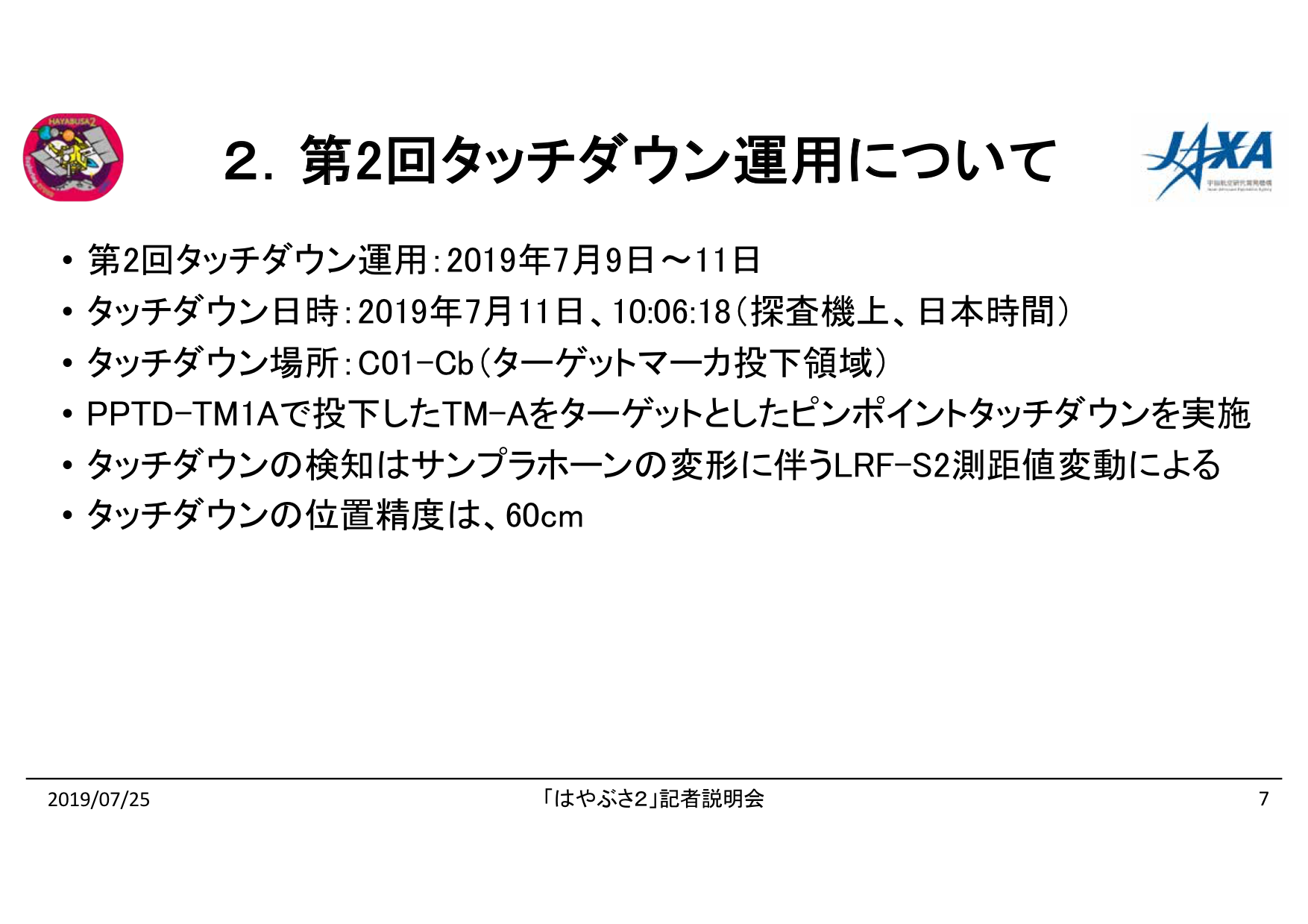

2.第2回タッチダウン運用について

f:id:Imamura:20190725151111p:plain

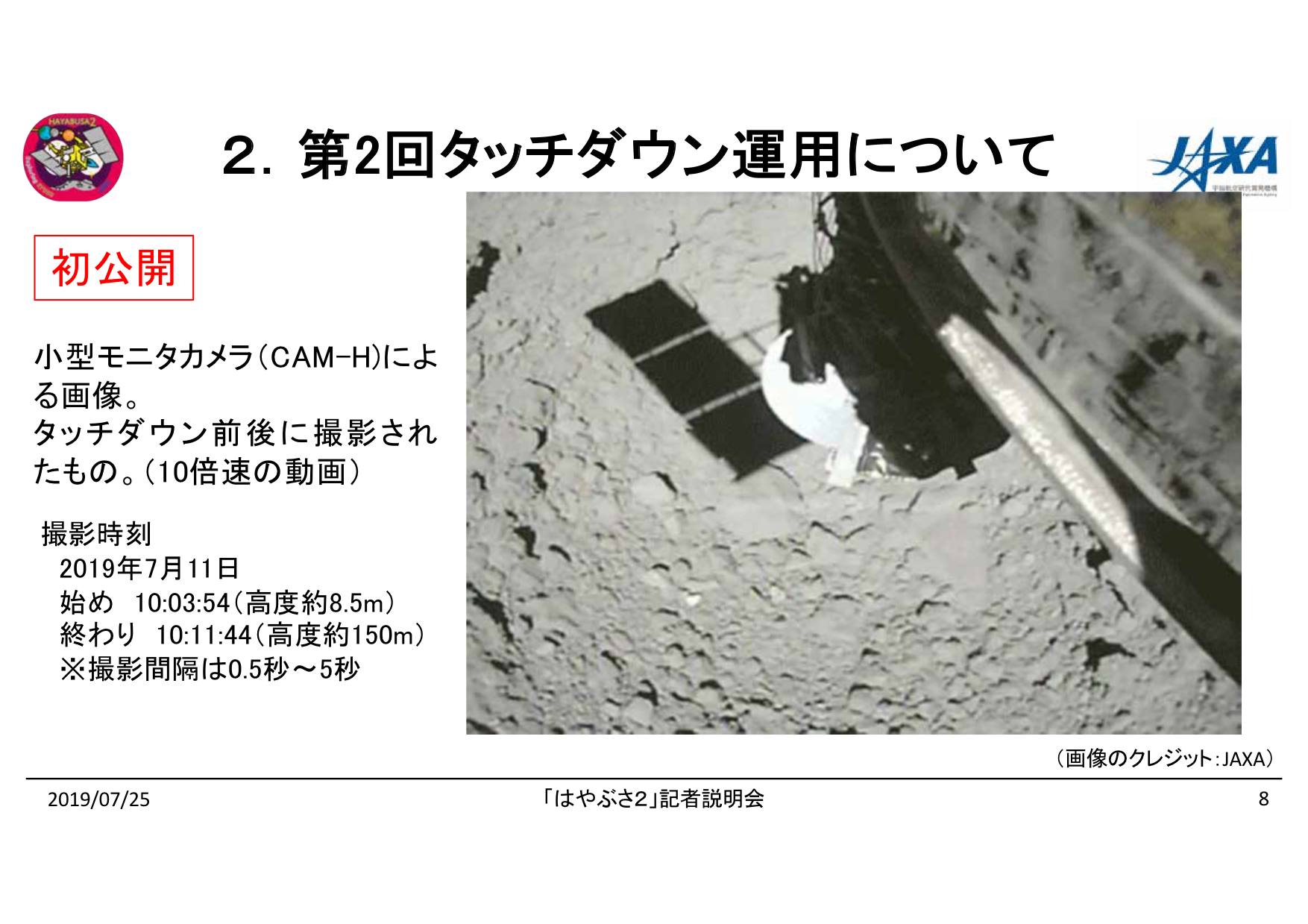

  • 今回の位置精度は60センチ。前回の位置精度は1メートル

f:id:Imamura:20190725151118p:plain

(動画)

f:id:Imamura:20190725151125p:plain

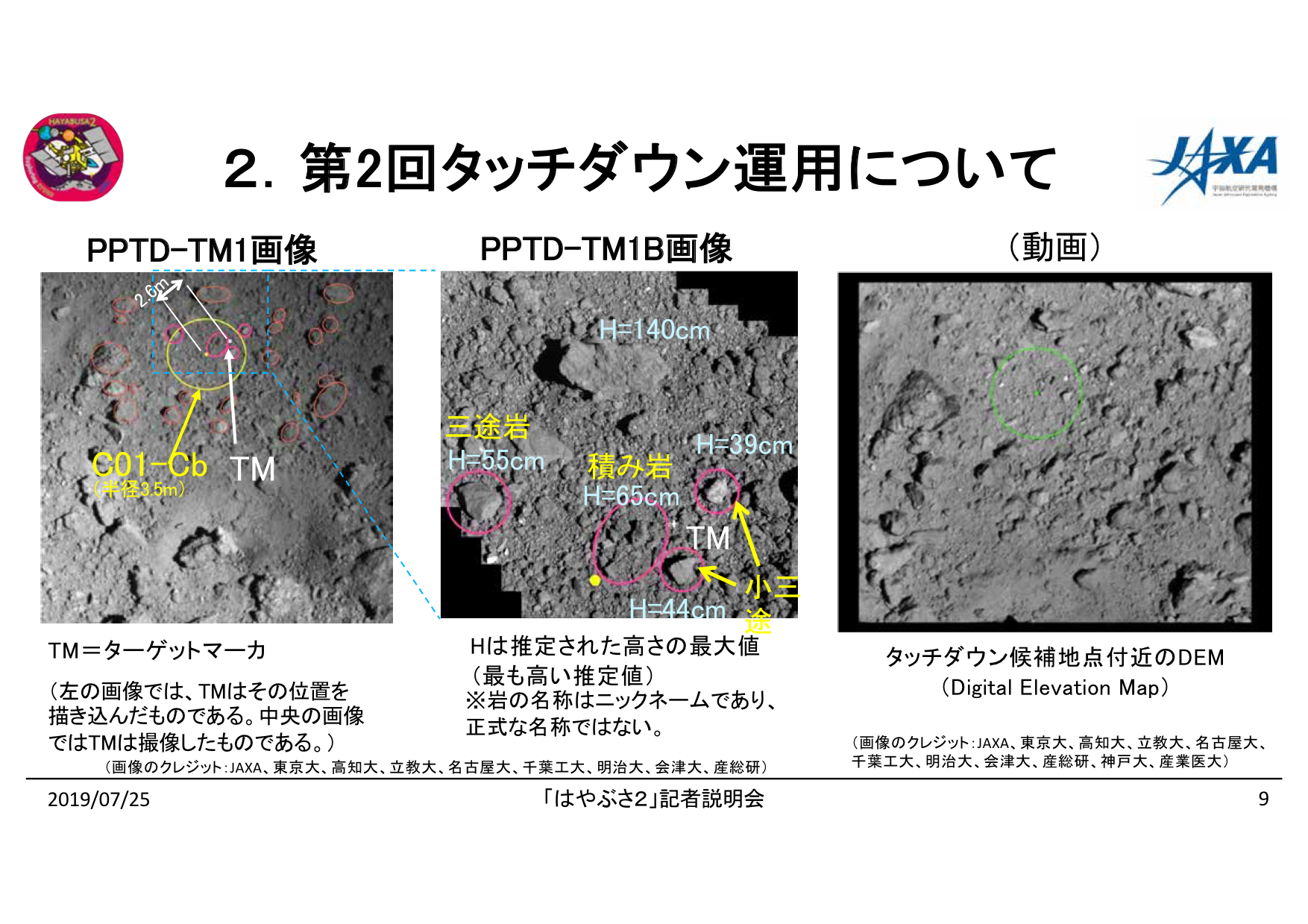

PPTD-TM1画像とPPTD-TM1B画像の比較。

第2回タッチダウンの課題(第1回との違い)

f:id:Imamura:20190725151133p:plain

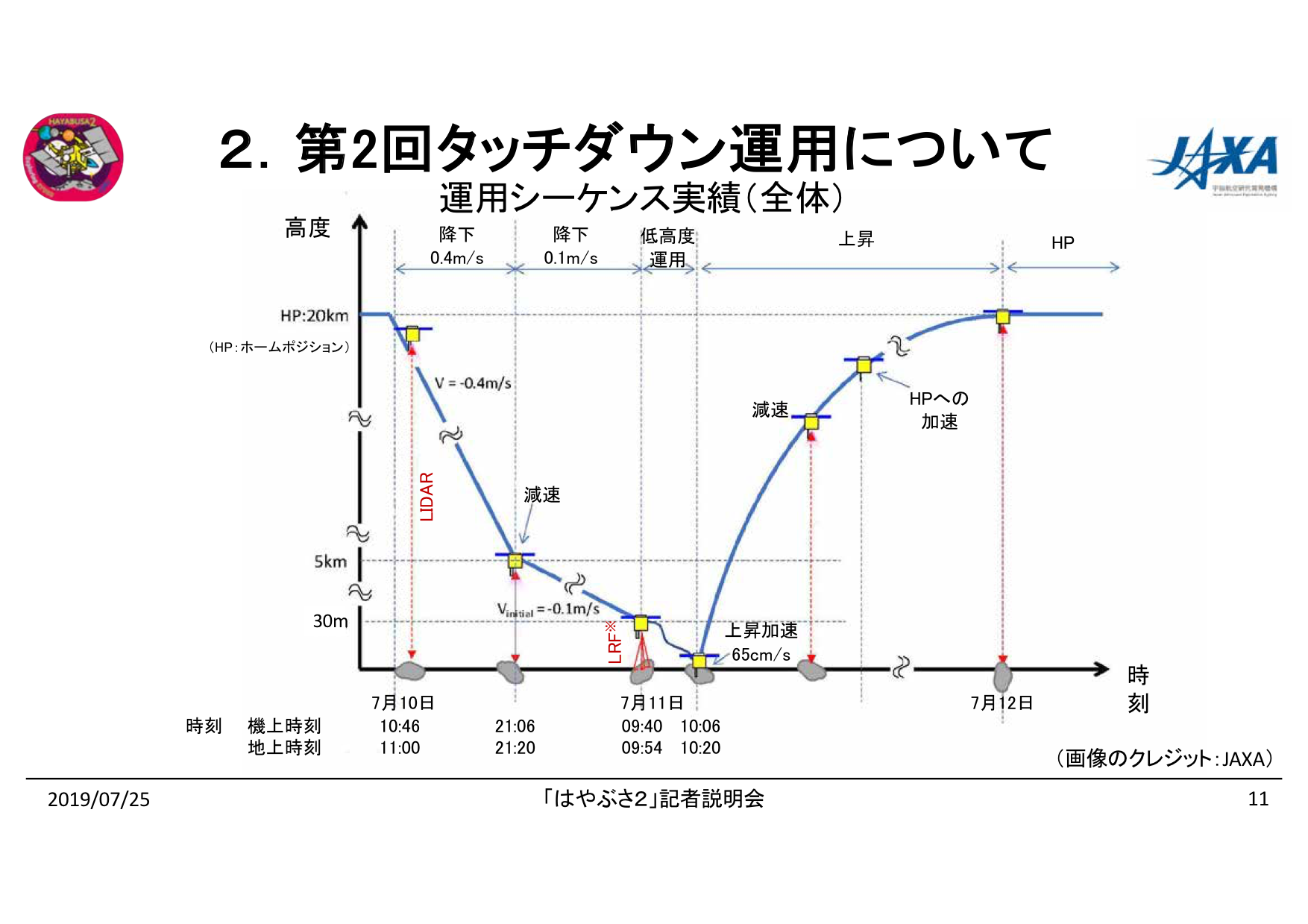

運用シーケンス実績(全体)

f:id:Imamura:20190725151140p:plain

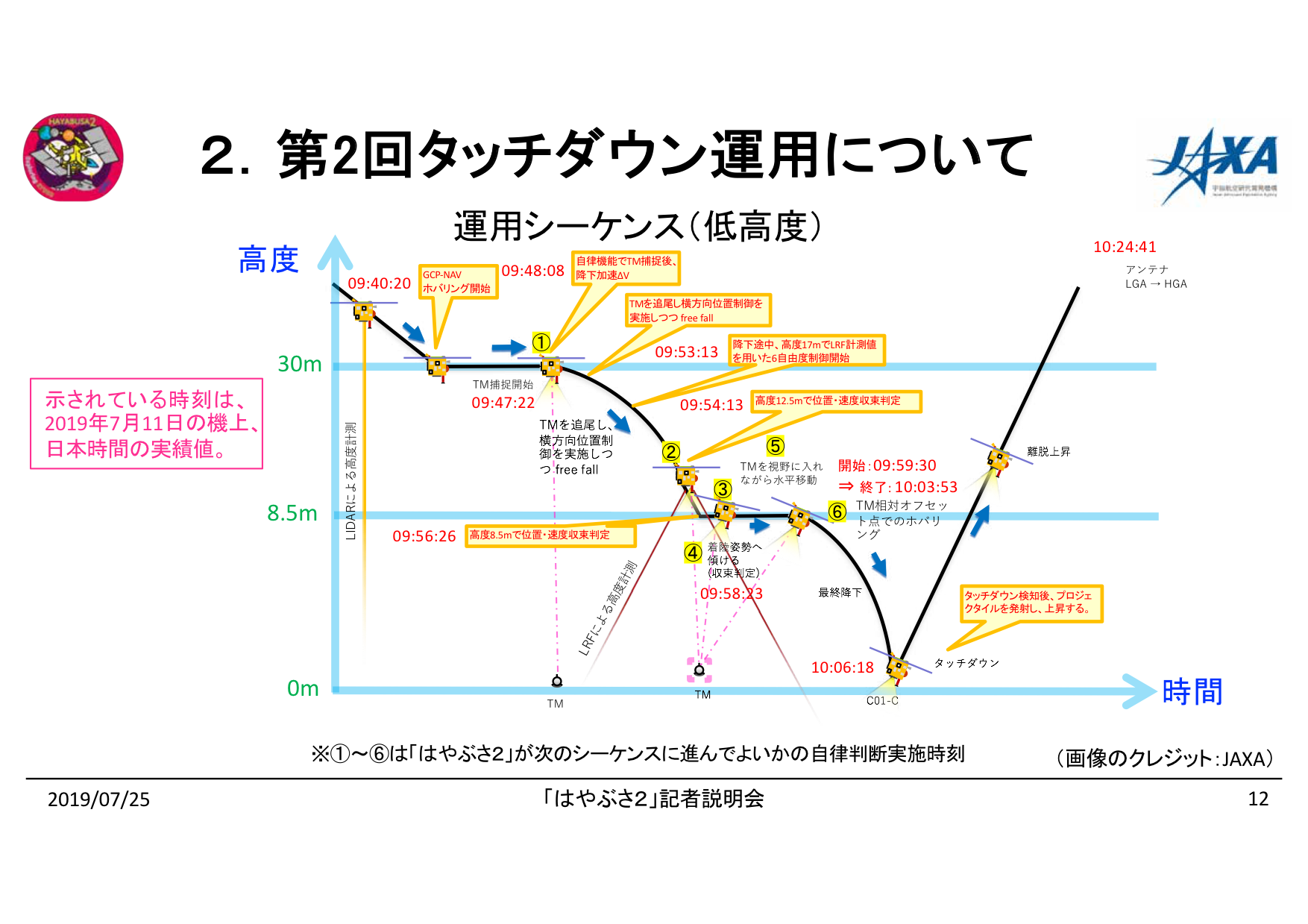

運用シーケンス(低高度)

f:id:Imamura:20190725151146p:plain

f:id:Imamura:20190725151154p:plain

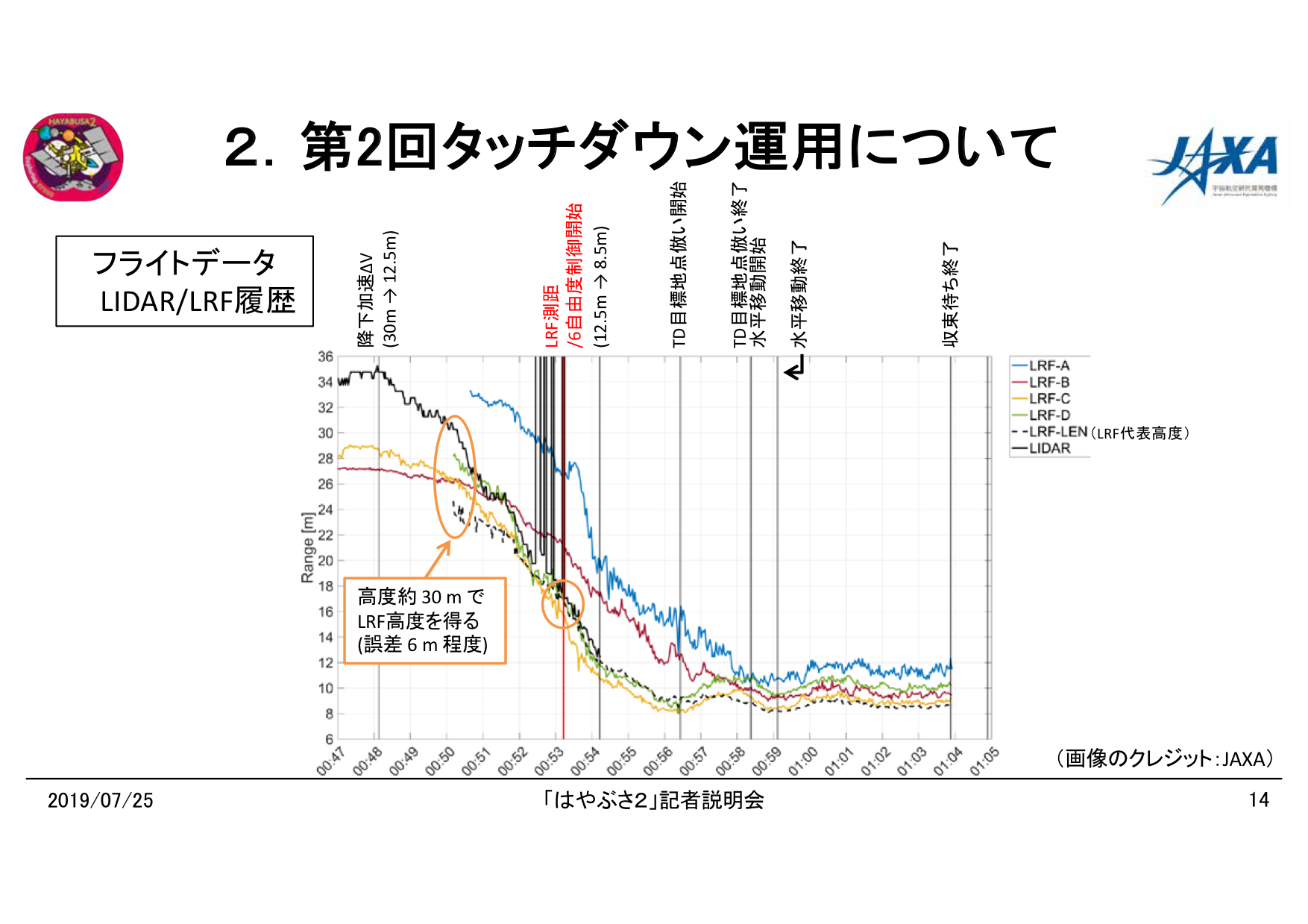

フライトデータ(LIDAR/LRF履歴)

f:id:Imamura:20190725151201p:plain

実測のデータ。黒の点線と実線が重なっていればよい。LRFの動作を始めたらいい感じで推移。

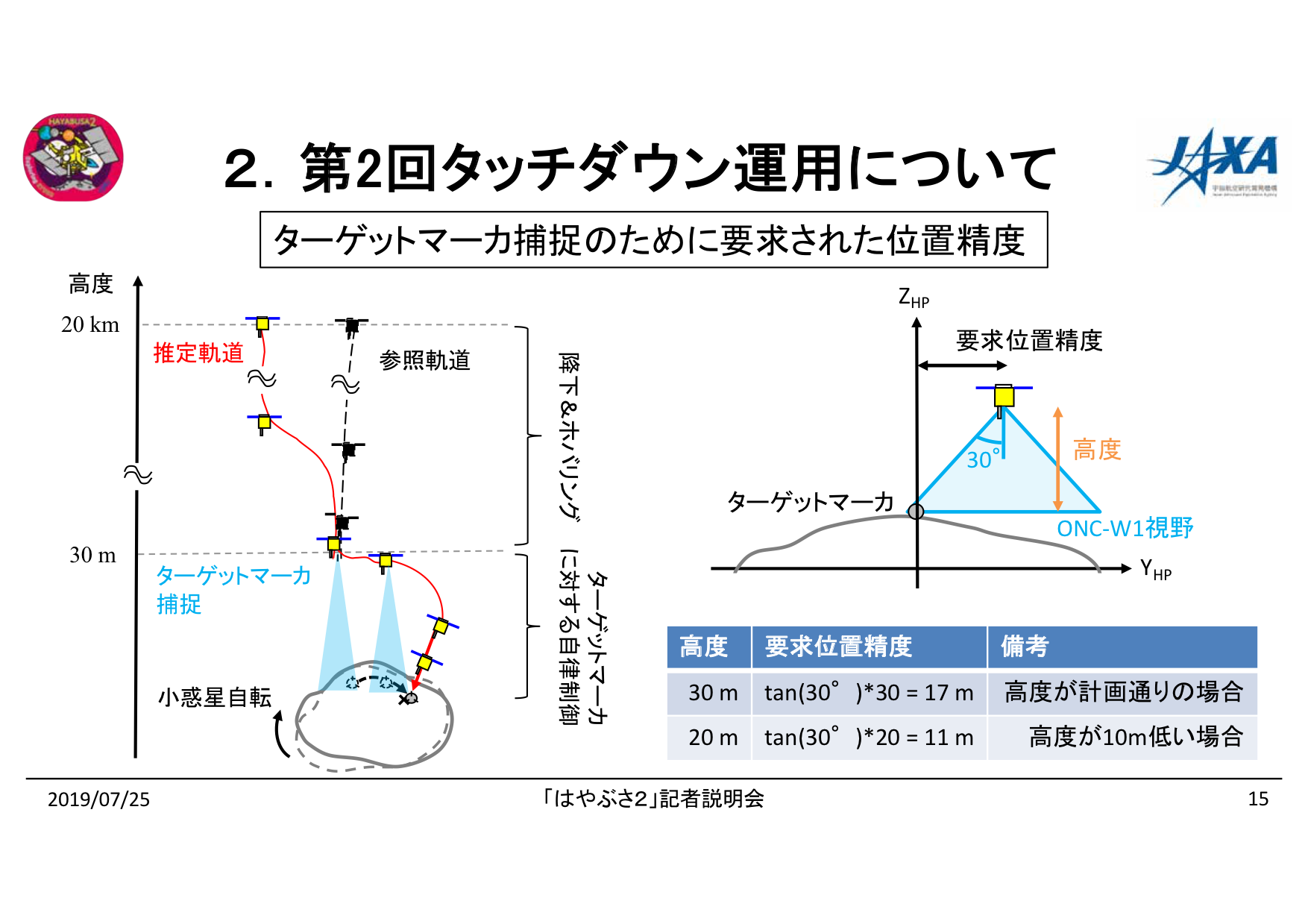

ターゲットマーカ捕捉のために要求された位置精度

f:id:Imamura:20190725151208p:plain

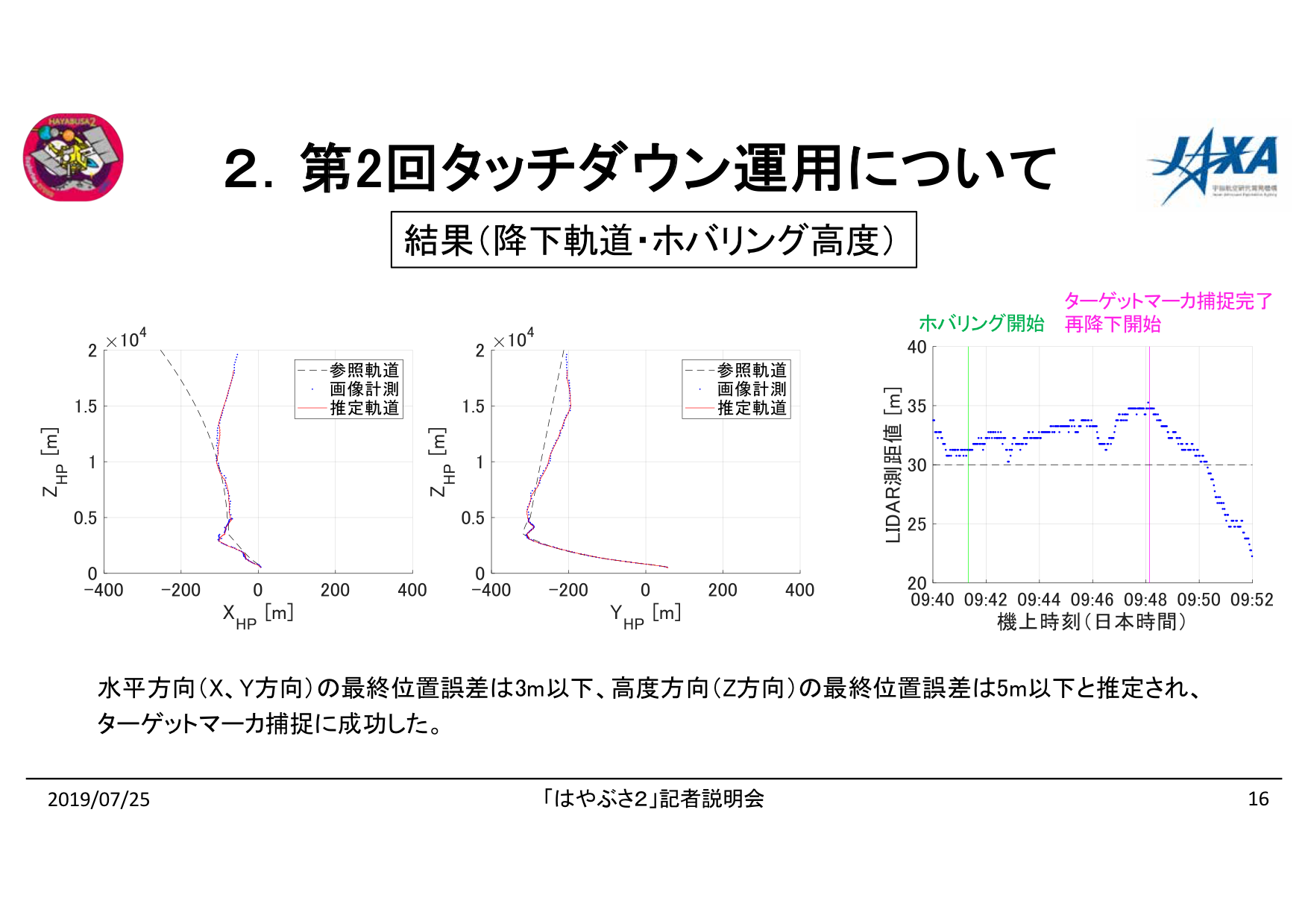

結果(降下軌道・ホバリング高度)

f:id:Imamura:20190725151215p:plain

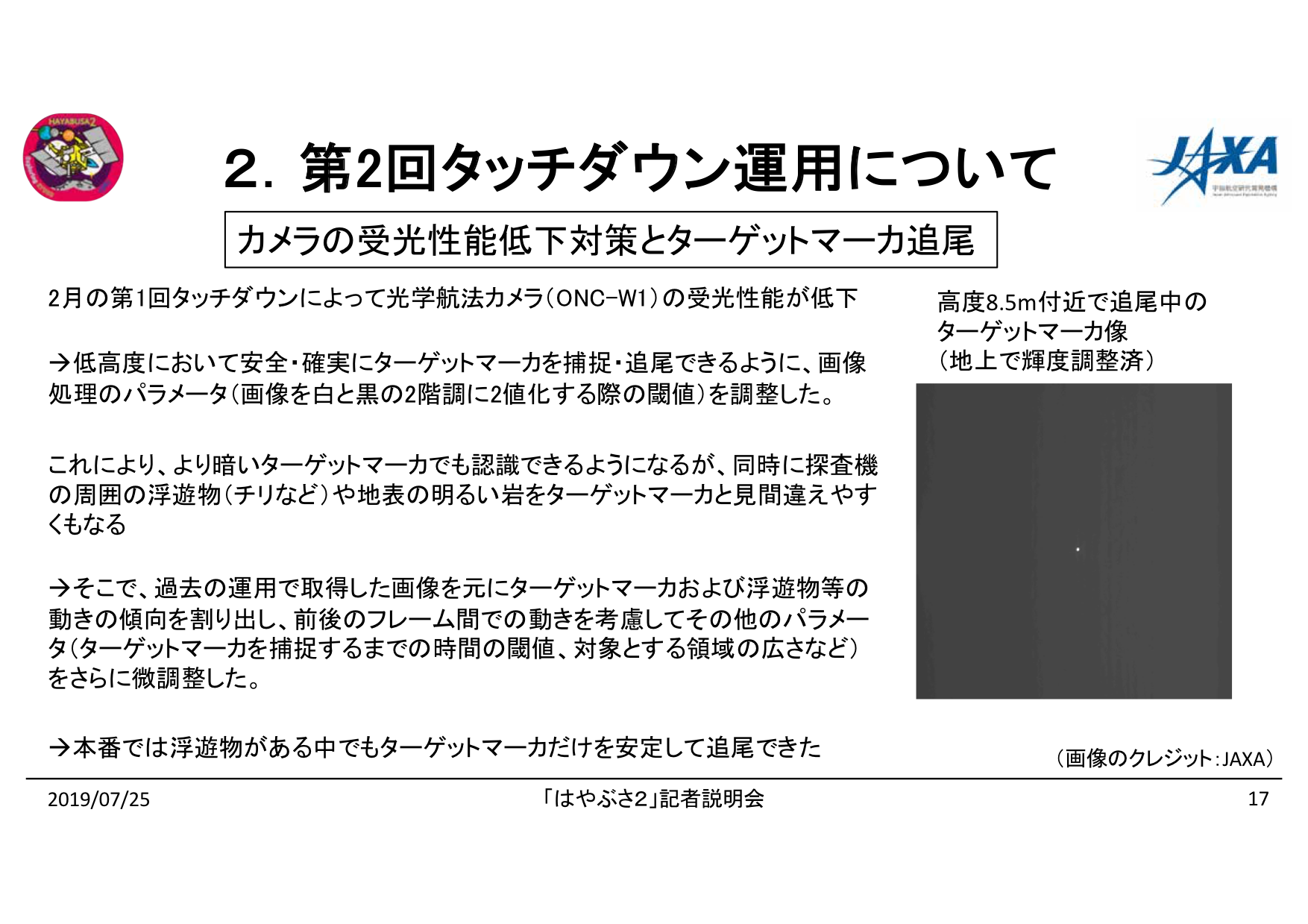

カメラの受光量低下

f:id:Imamura:20190725151221p:plain

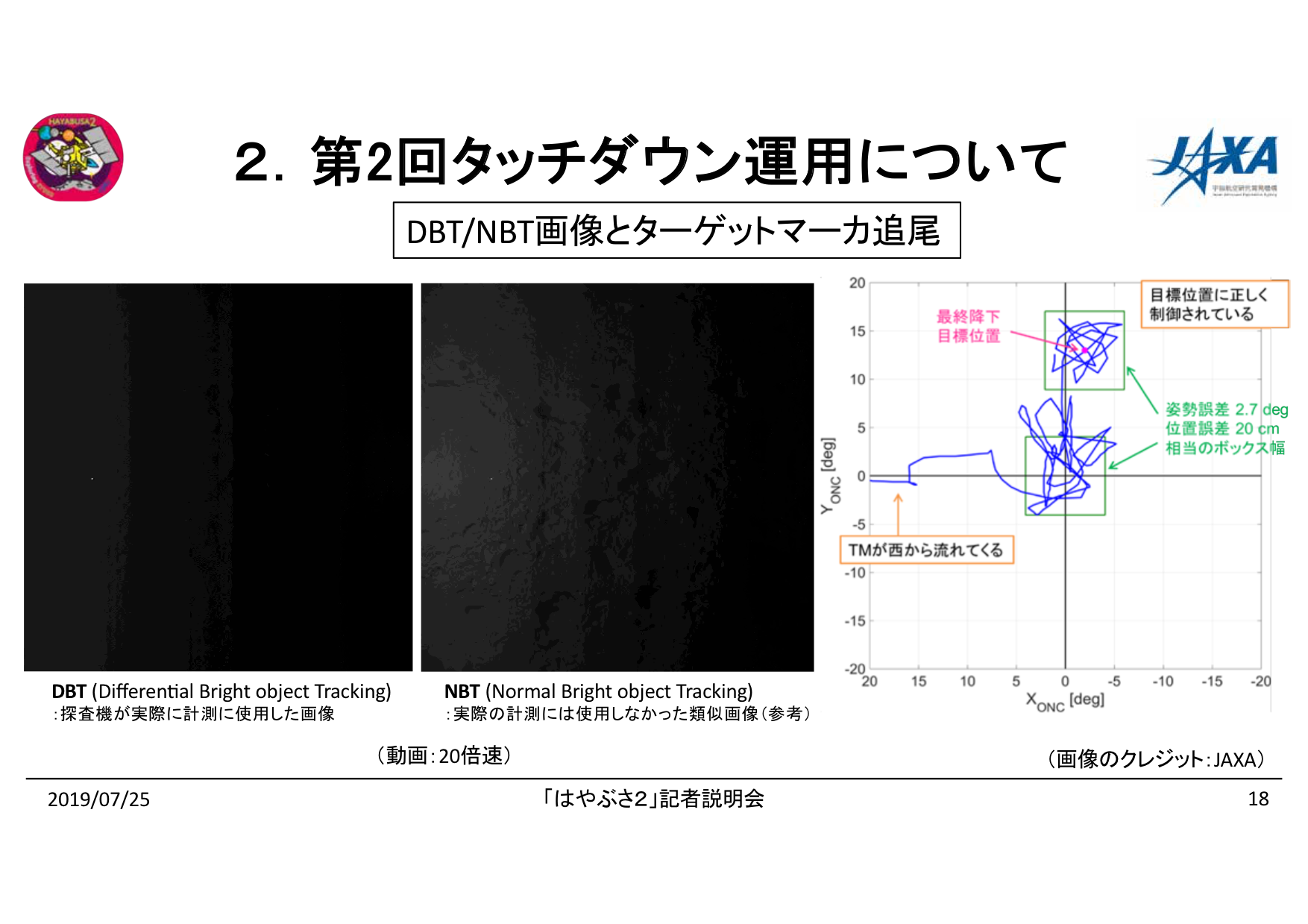

DBT/NBT画像とターゲットマーカ追尾

(動画)

f:id:Imamura:20190725151227p:plain

ターゲットマーカを一度も見失うことなく降下できた。

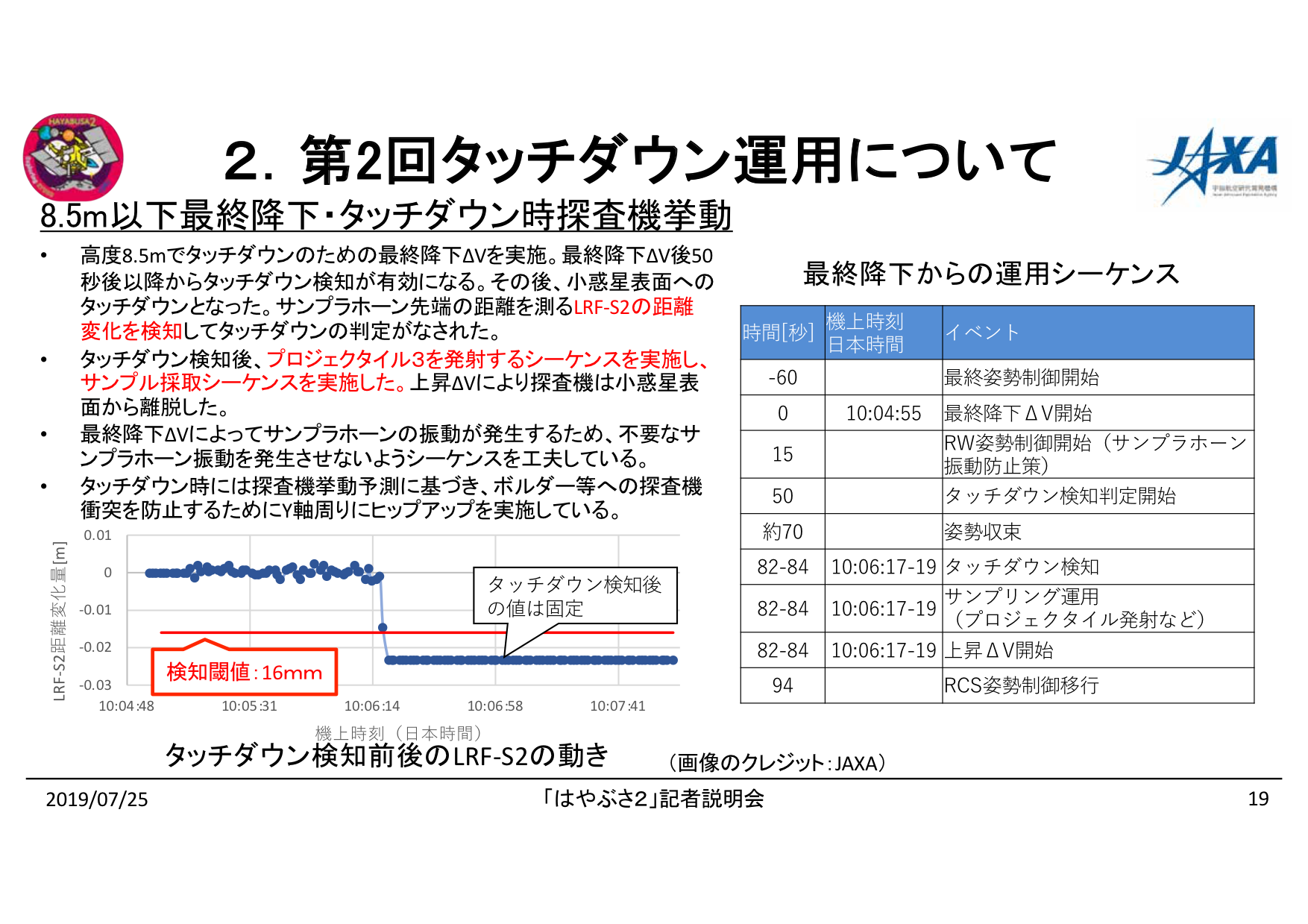

8.5m以下最終降下・タッチダウン時探査機挙動

f:id:Imamura:20190725151233p:plain

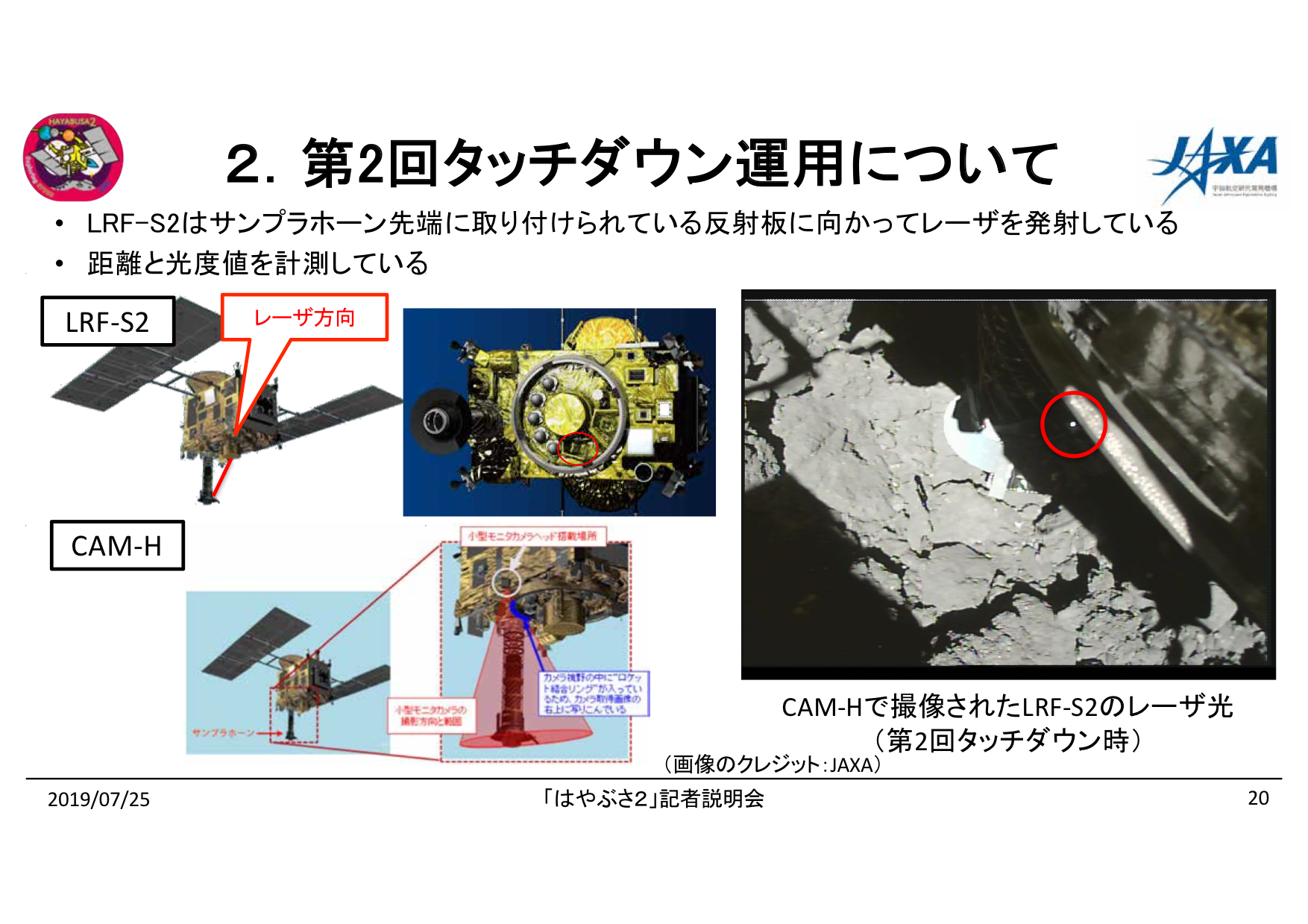

LRF-S2

f:id:Imamura:20190725151240p:plain

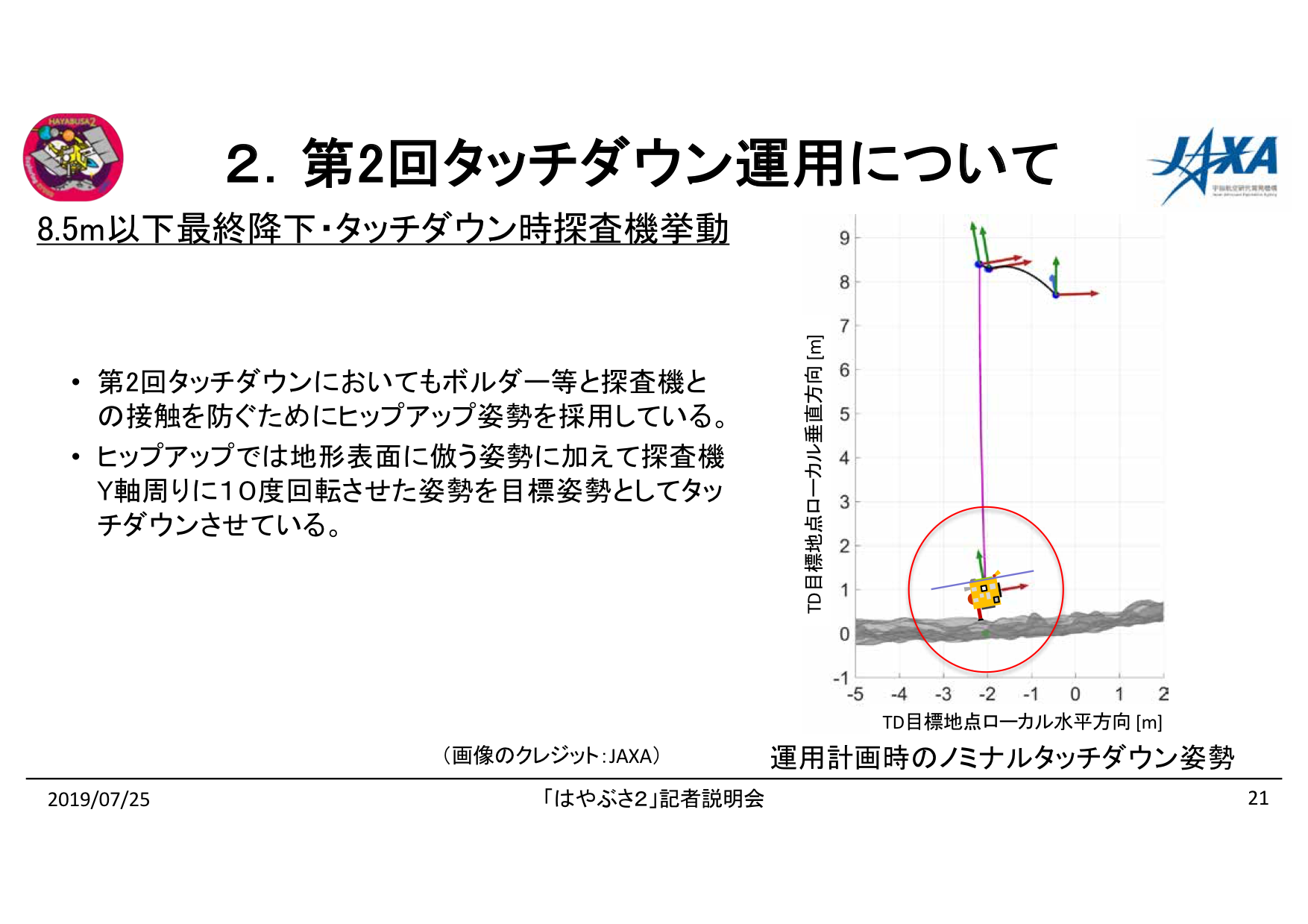

8.5m以下最終降下・タッチダウン時探査機挙動

f:id:Imamura:20190725151251p:plain

安全策について。問題なくサンプル採取できた。

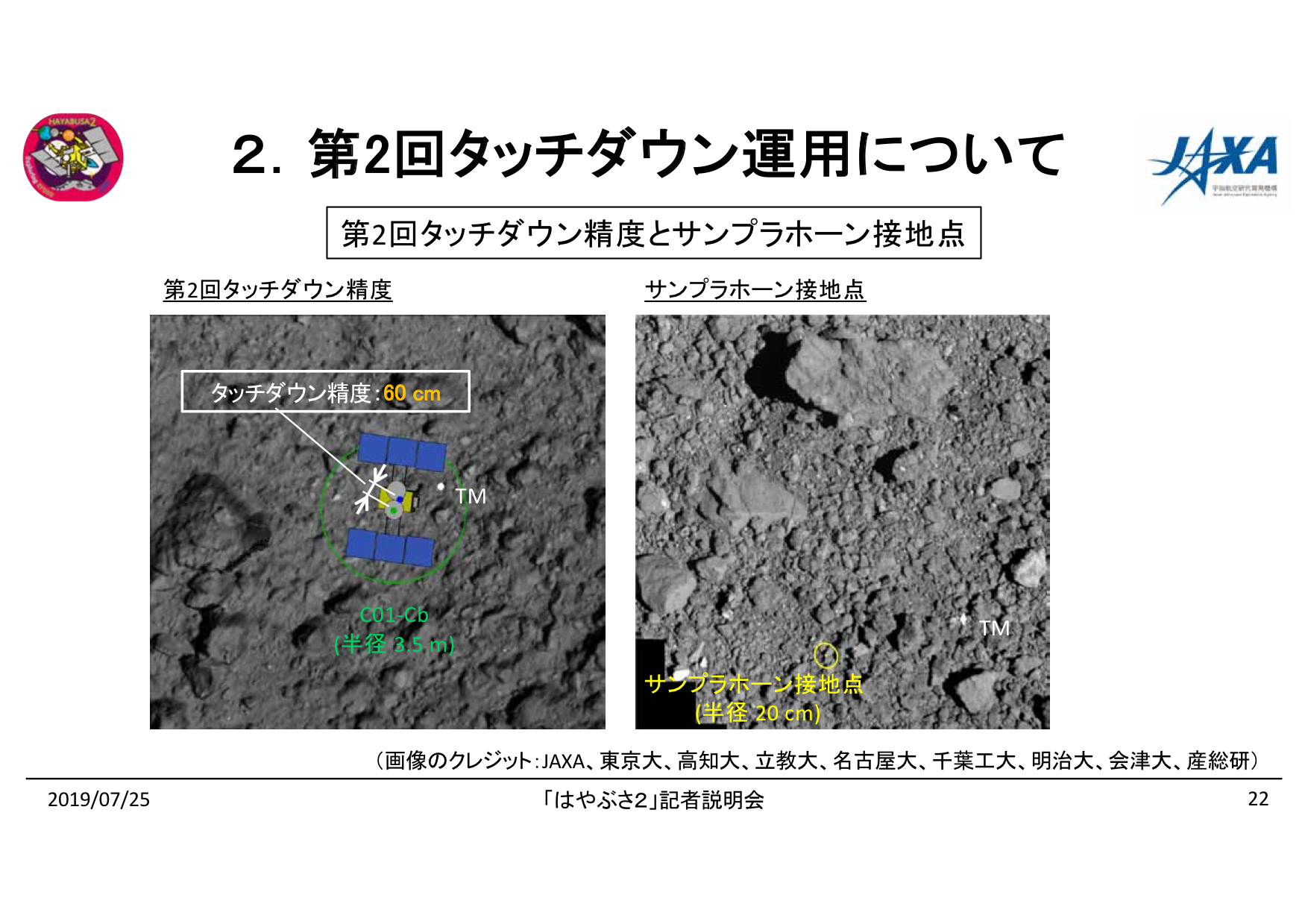

第2回タッチダウン精度とサンプラホーン接地点

f:id:Imamura:20190725151257p:plain

f:id:Imamura:20190725151305p:plain

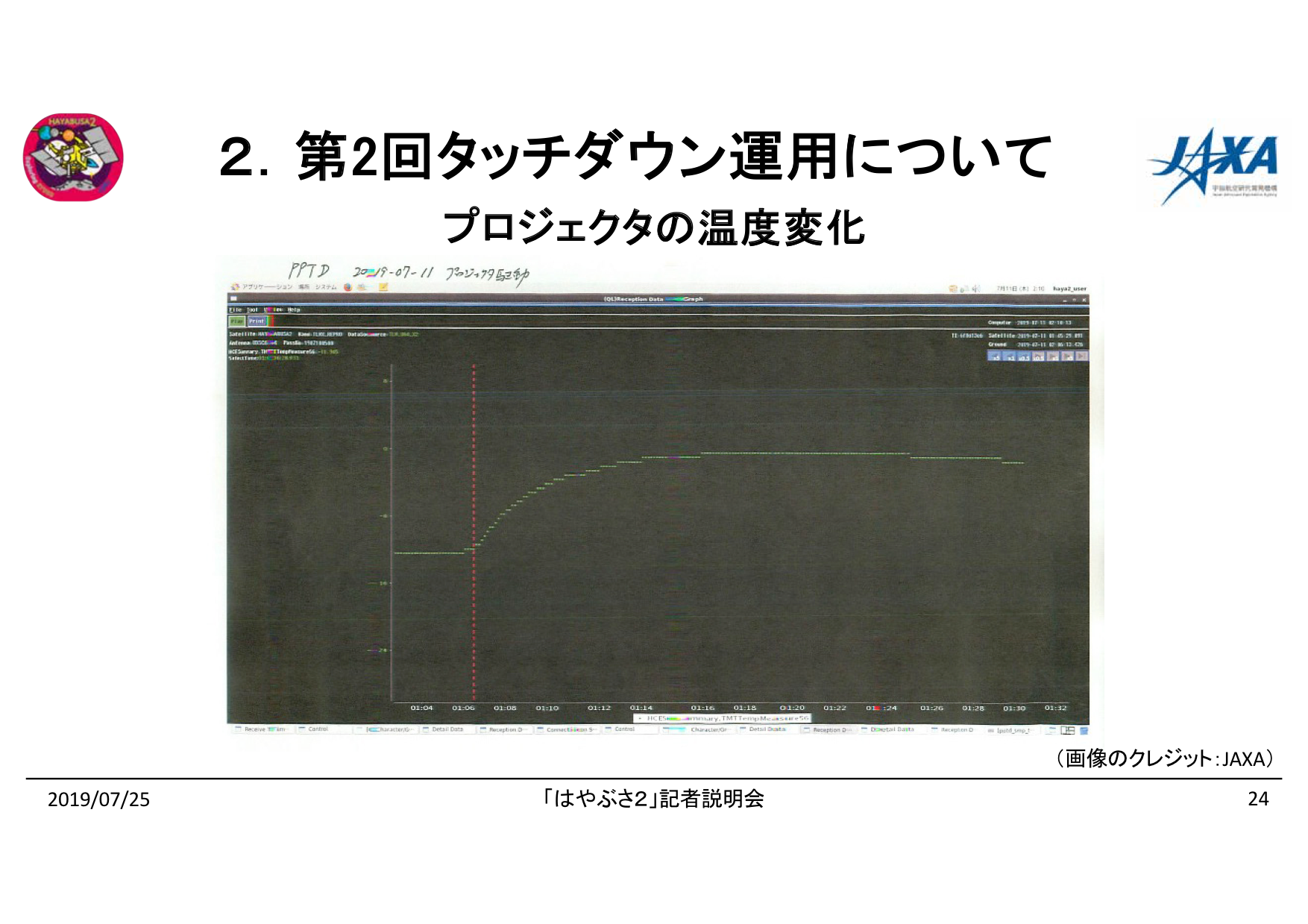

プロジェクタの温度変化

f:id:Imamura:20190725151312p:plain

PPTD-TM1Bの当日に示した図。プロジェクタイルが発射されたことのエビデンス

キャッチャ室の閉鎖について

f:id:Imamura:20190725151320p:plain

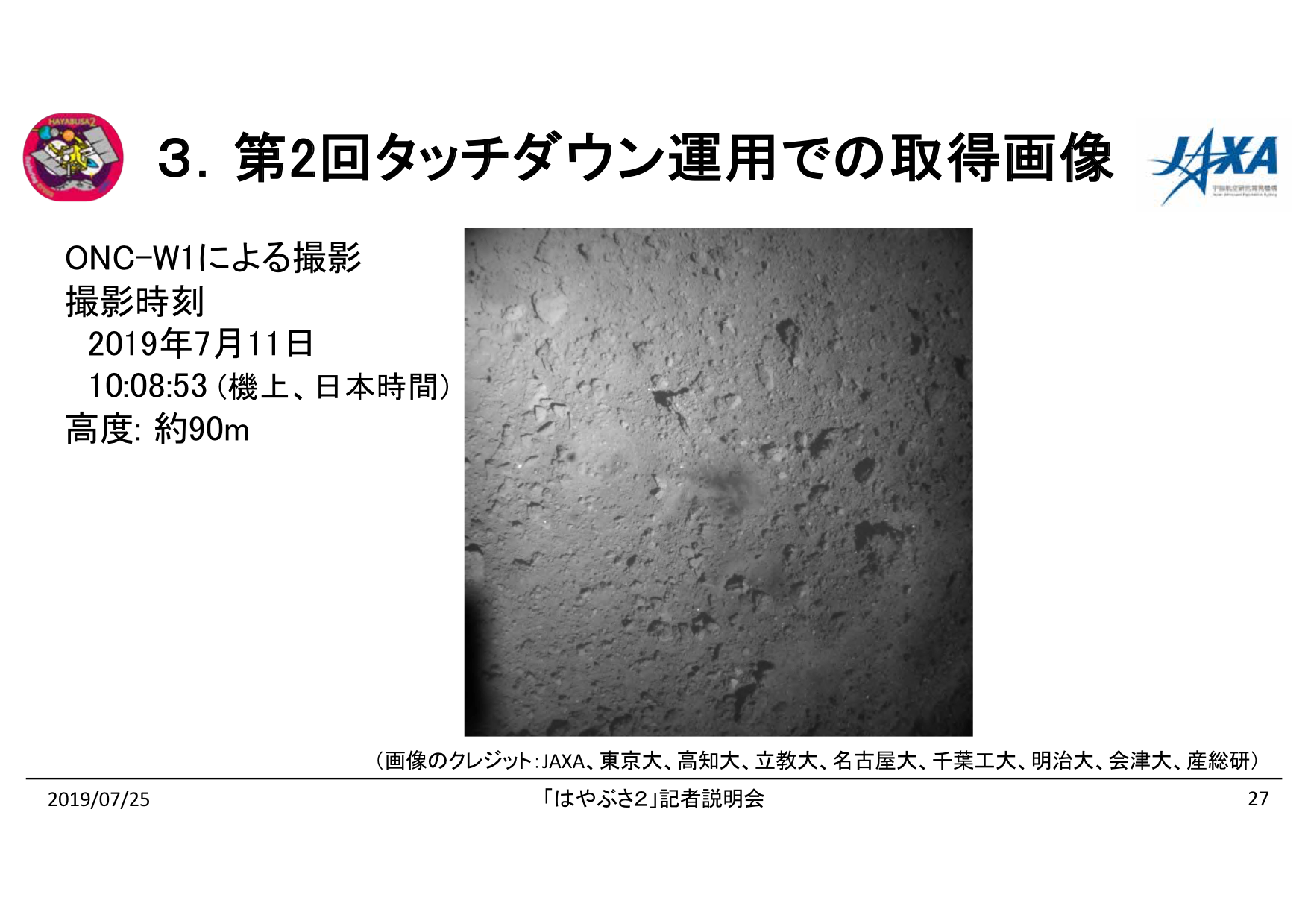

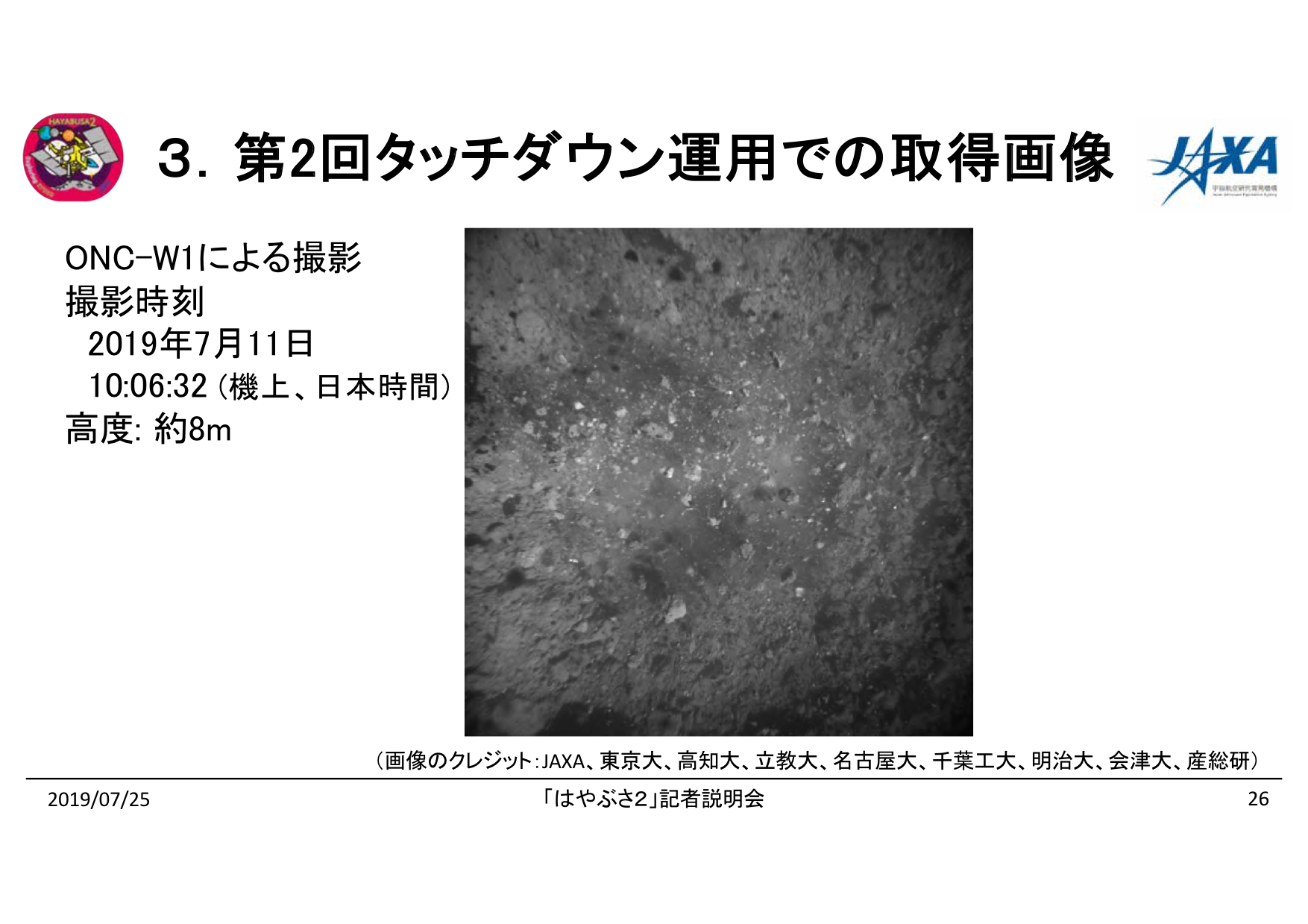

3.第2回タッチダウン運用での取得画像

f:id:Imamura:20190725151328p:plain

f:id:Imamura:20190725151334p:plain

f:id:Imamura:20190725151340p:plain

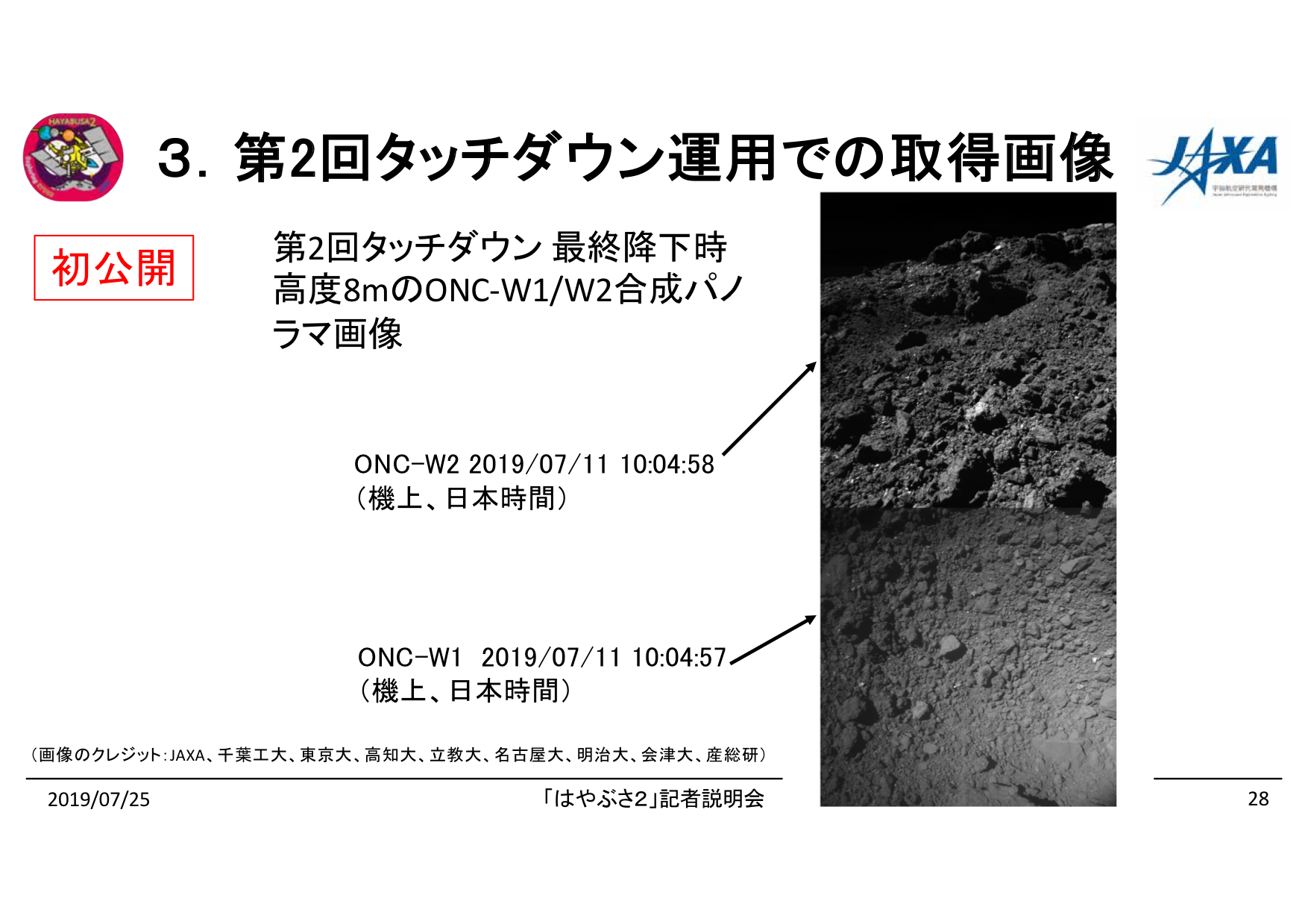

縦に長いパノラマ写真。

f:id:Imamura:20190725151346p:plain

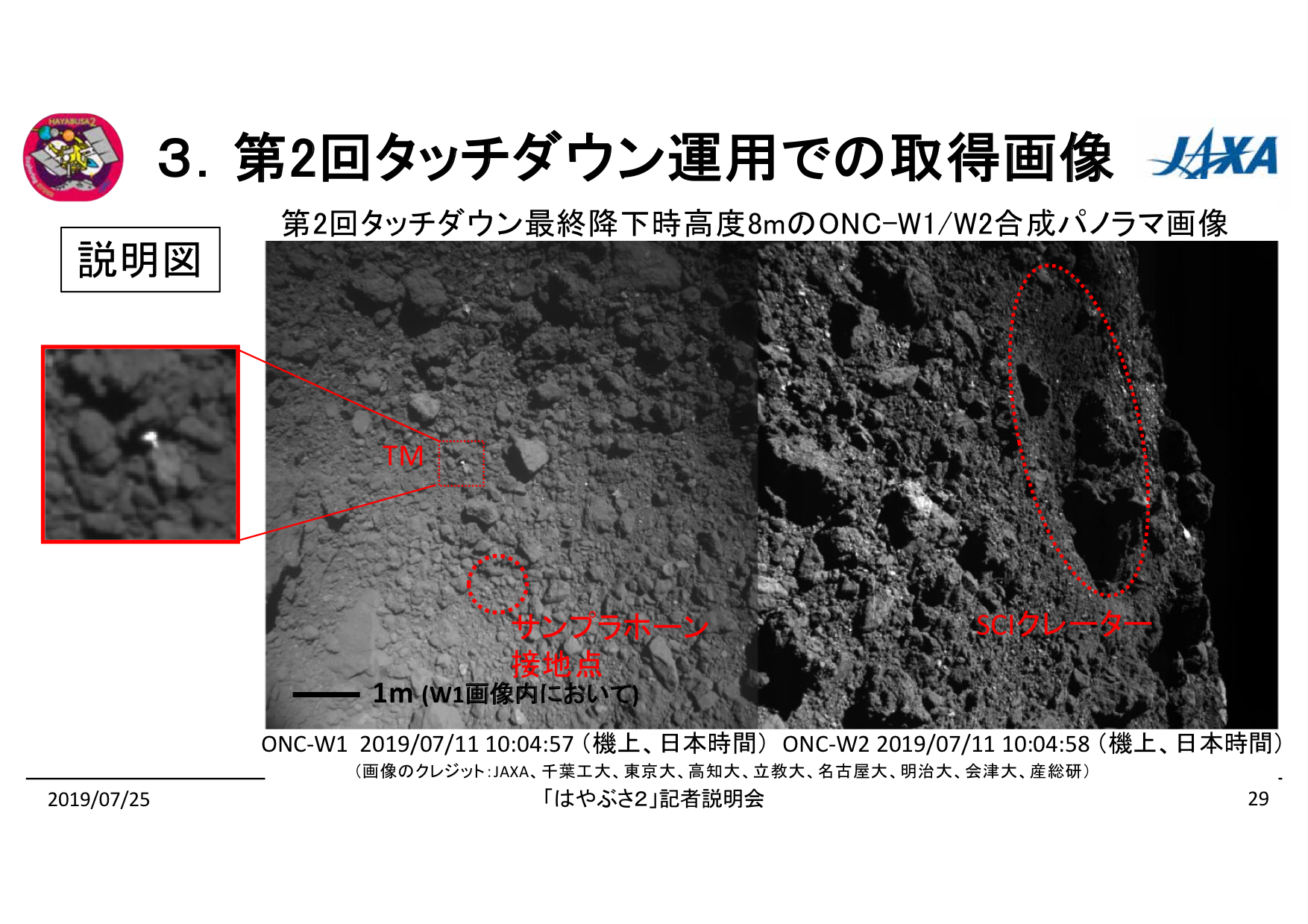

この上の画像を横にしたもの。SCIクレーターや接地点、ターゲットマーカが見えている。

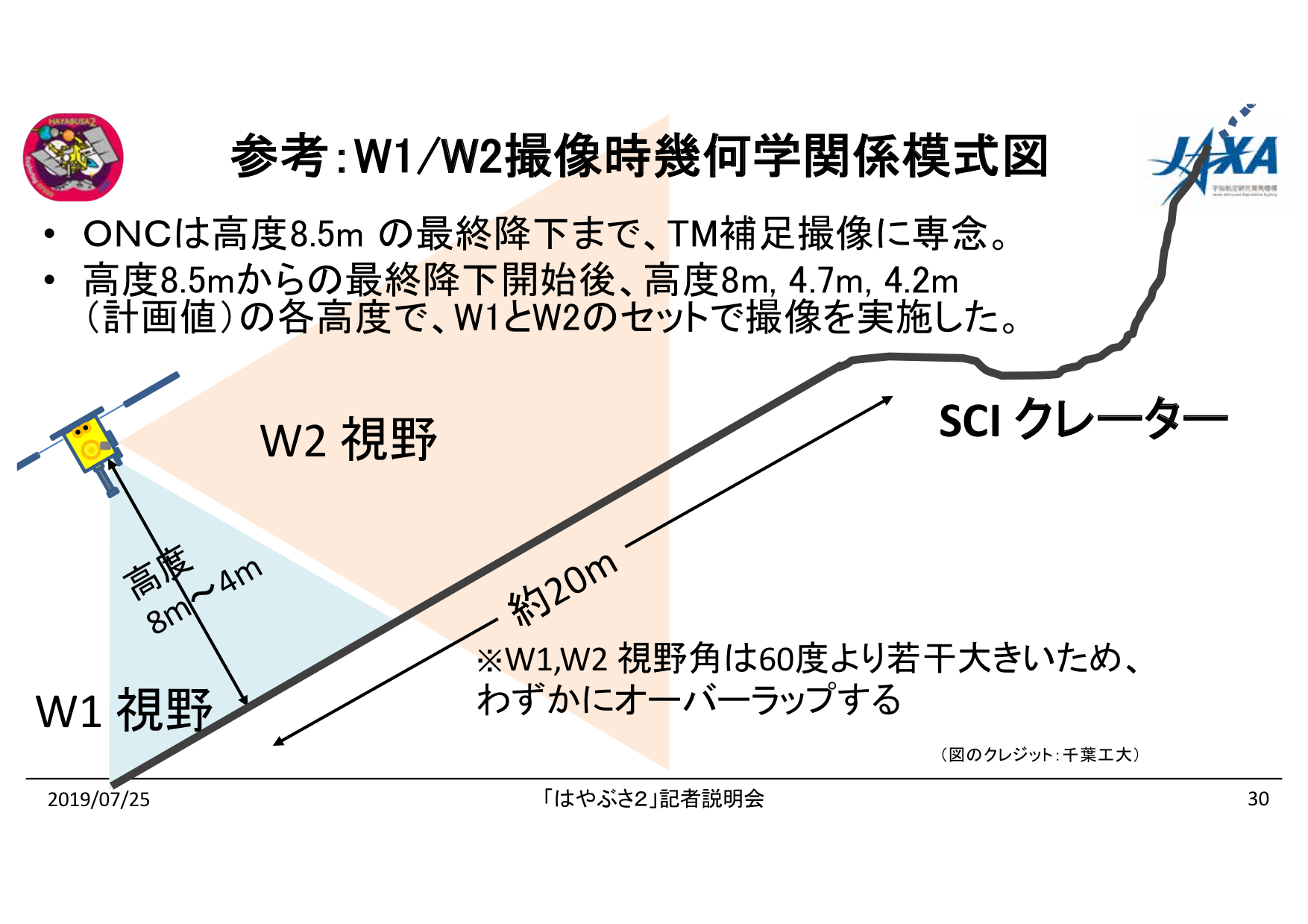

参考:W1/W2撮像時幾何学関係模式図

f:id:Imamura:20190725151354p:plain

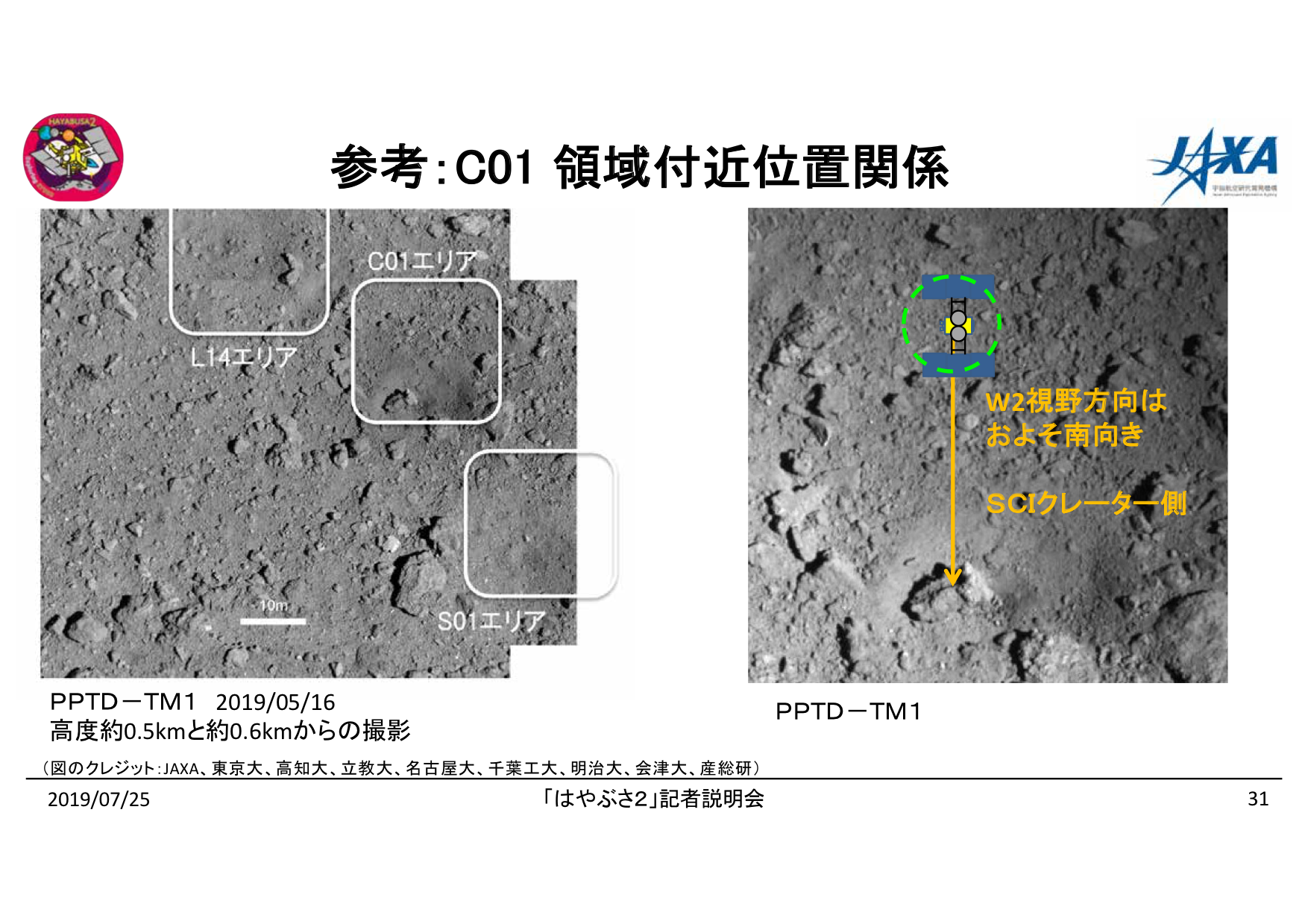

参考:C01領域付近位置関係

f:id:Imamura:20190725151400p:plain

(吉川氏から)山田さんが仕込んだ撮影タイミングが絶妙で、このような写真を撮れた。

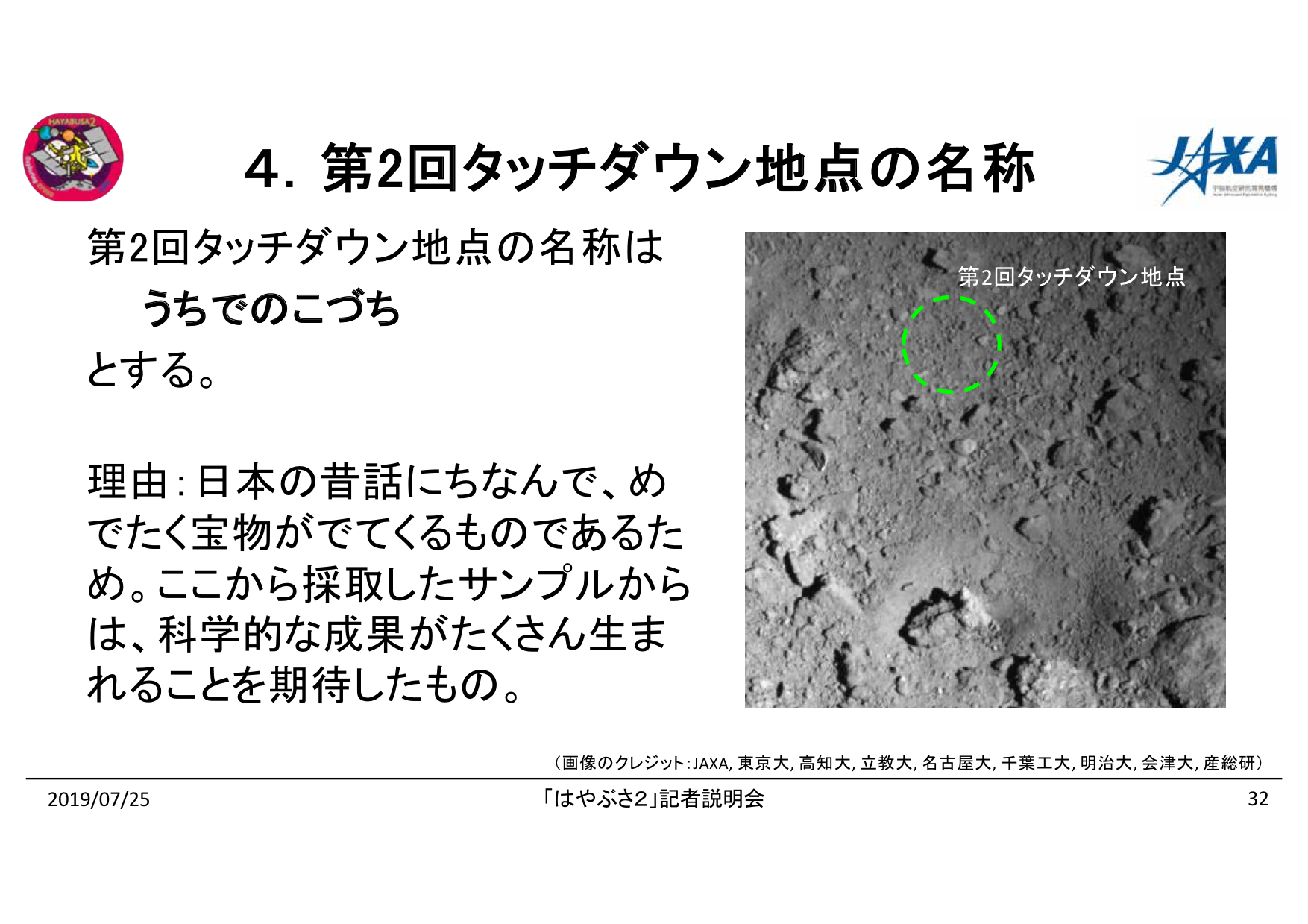

4.第2回タッチダウン地点の名称

f:id:Imamura:20190725151409p:plain

(第1回タッチダウン地点の名称は「たまてばこ」)

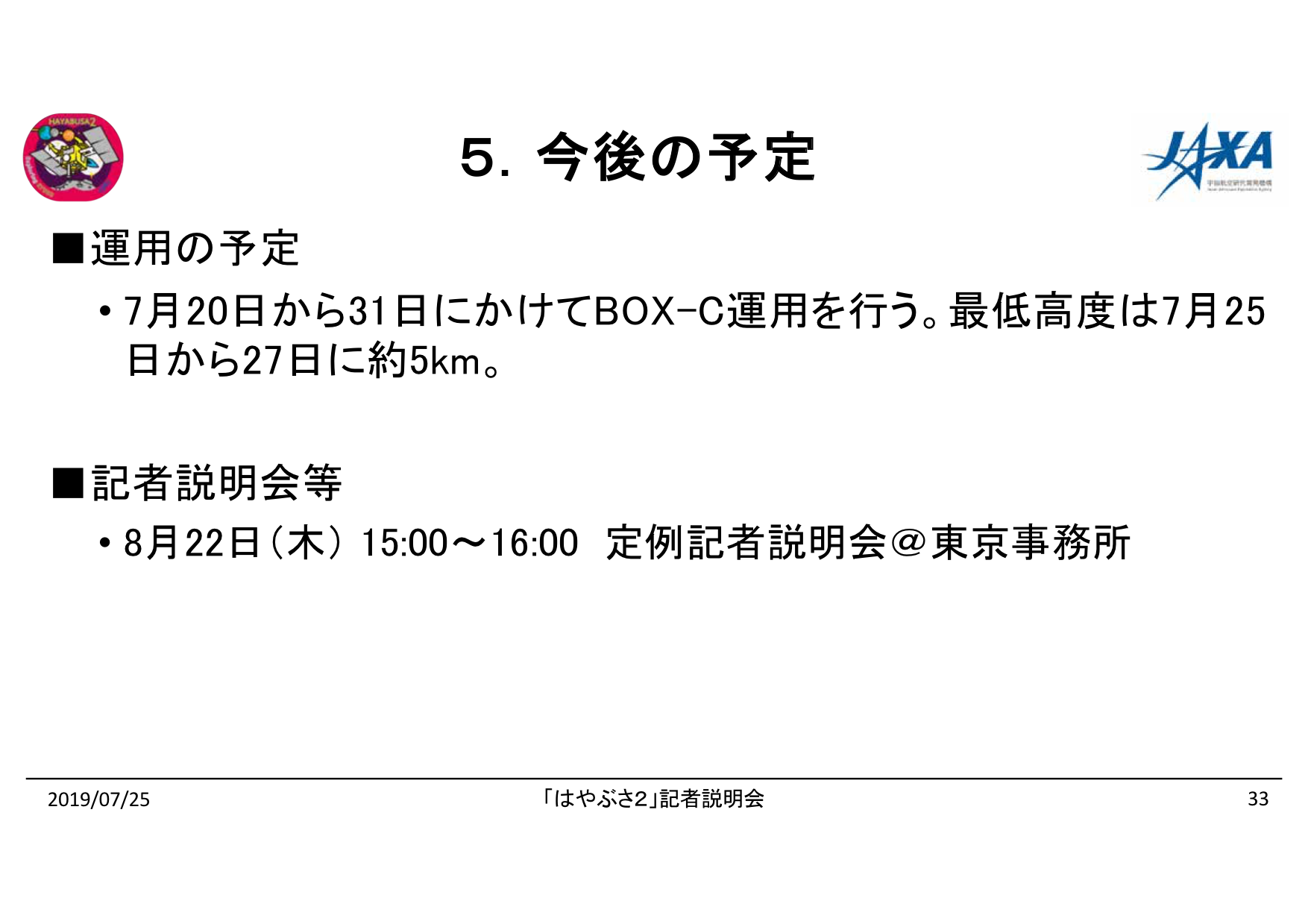

今後の予定

f:id:Imamura:20190725151416p:plain

参考資料

f:id:Imamura:20190725151422p:plain

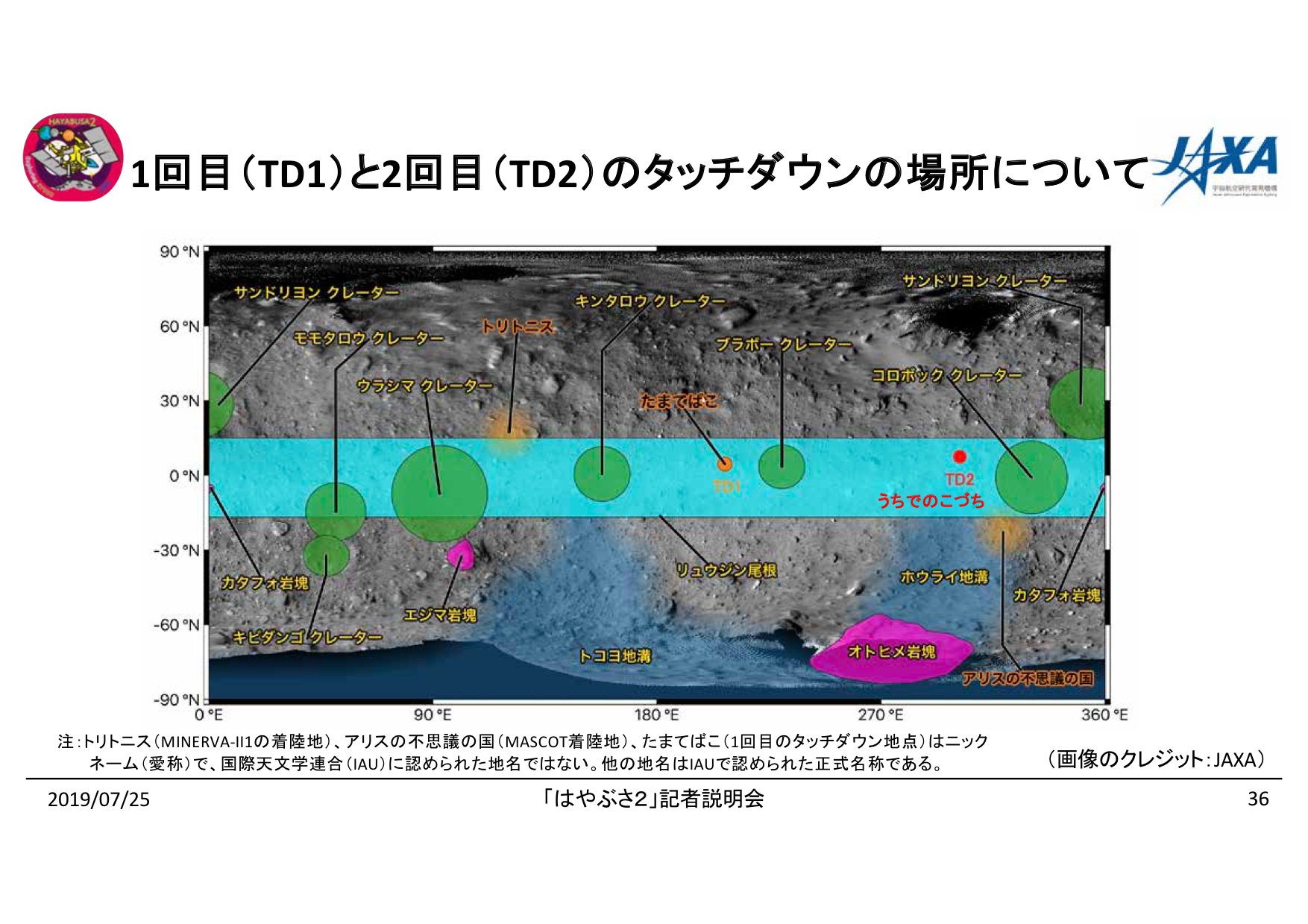

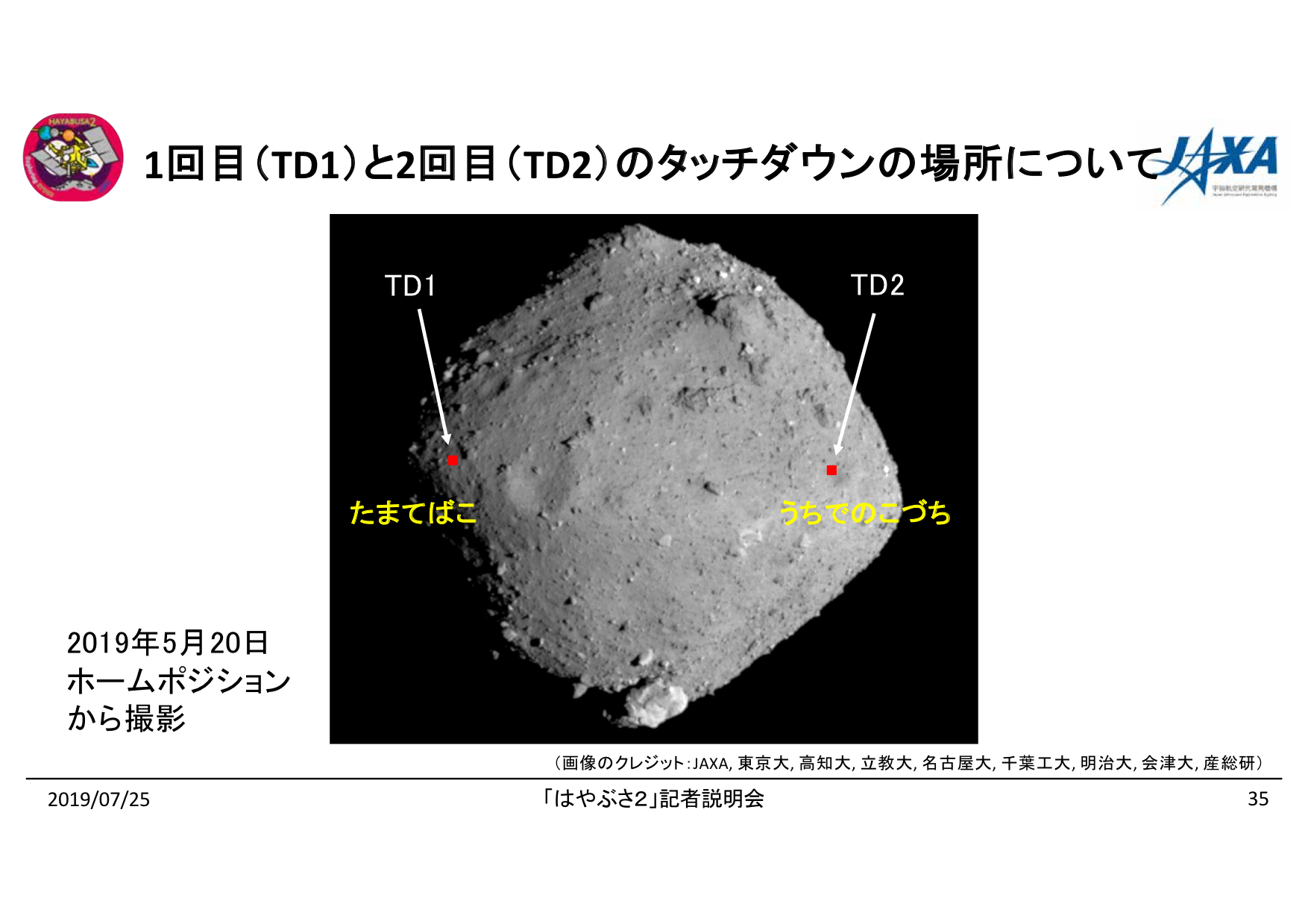

1回目(TD1)と2回目(TD2)のタッチダウンの場所について

f:id:Imamura:20190725151428p:plain

f:id:Imamura:20190725151434p:plain

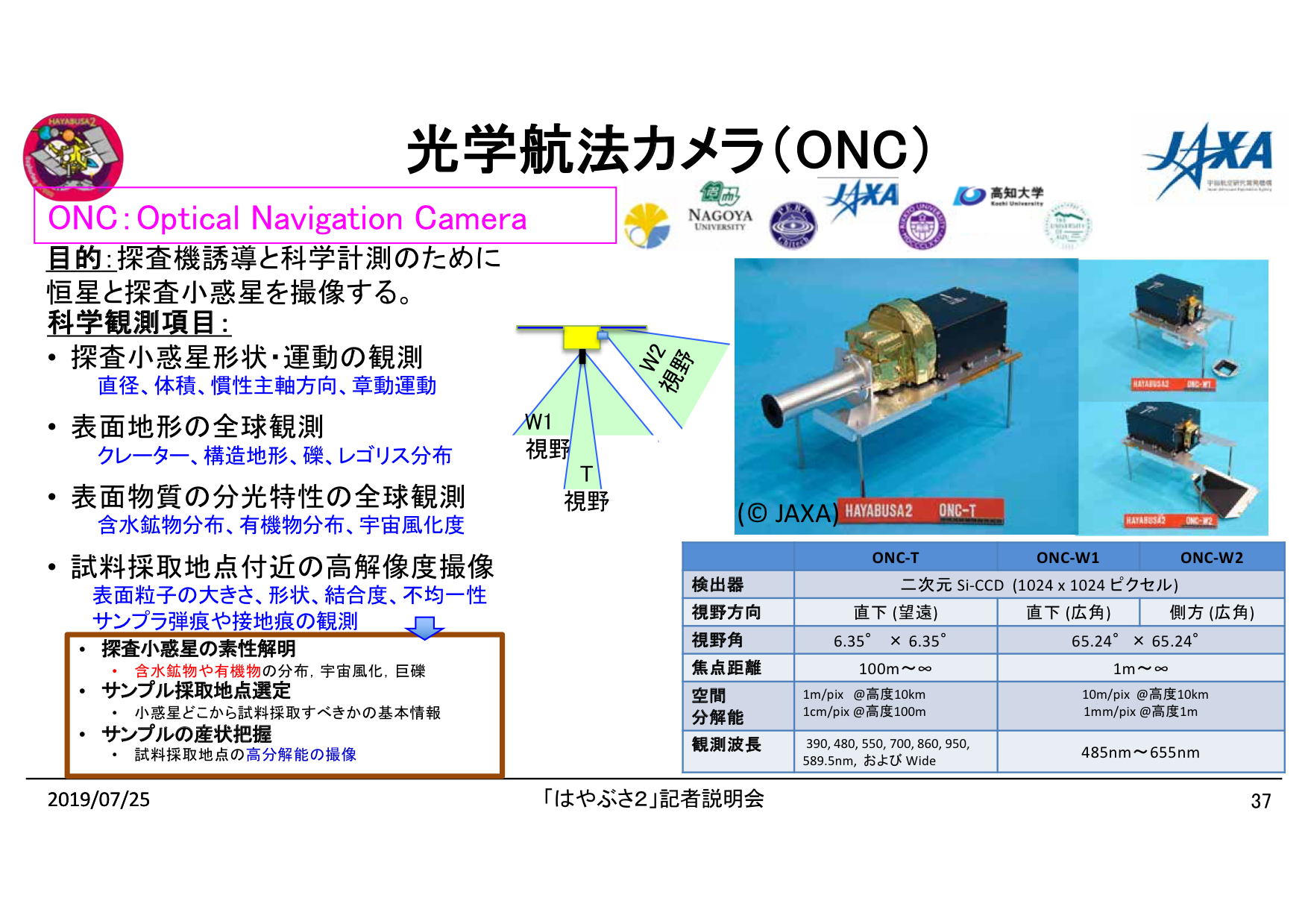

光学航法カメラ(ONC)

f:id:Imamura:20190725151442p:plain

ONC-W2取り付け位置

f:id:Imamura:20190725151450p:plain

質疑応答

(編集中)
