本記事では自作キーボード「ThumbShift2」の組み立て方を解説します。作業を始める前にこのビルドガイドを一通り読んでください。
ThumbShift2がどんなキーボードかは、以下の記事をご覧ください。
- ThumbShift2の入手方法
- キットの中身
- そのほかに必要な部品
- 組み立てに必要な工具や消耗品
- ファームウェアの書き込み（10分未満）
- ダイオードのはんだ付け（70分程度）
- スイッチソケットのはんだ付け（45分～90分程度）
- LEDのはんだ付け（10分～15分程度）
- RP2040-Zeroのはんだ付け（25分程度）
- （オプション）AZ1UBALLの組み立て（20～30分程度）
- キーボード全体の組み立て（25分程度）
- （オプション）アクリルのデコレーションプレートと枠を取り付ける（5～10分程度）
- うまく動作しないときは
- ThumbShift2のキーアサインと使い始め
- ThumbShift2のキーアサイン変更
- （オプション）写真を撮ってSNSに上げたりする
ThumbShift2の入手方法
2025年9月14日（日）に秋葉原で開催される「キーボードフリーマーケット トーキョー2025」（キーフリ）で頒布します。完成品×1、キット（基板と一部パーツのセット）×3の予定です。
キーボードフリーマーケット トーキョー 2025 - connpass
- キーフリで頒布するもののまとめ：
キーフリおしながき
以後はBOOTHか遊舎工房への委託での頒布を検討しています。
キットの中身
頒布品に含まれるものの一覧です。

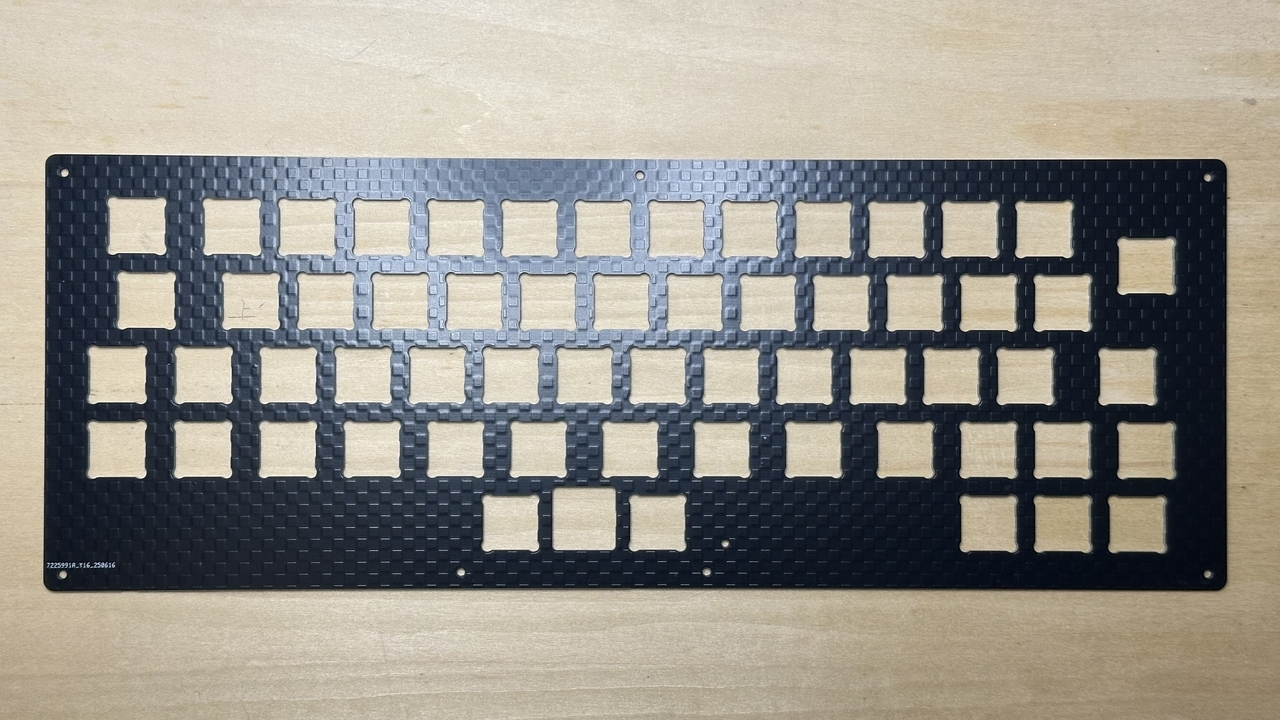

- スイッチプレート
- トッププレートとも呼ばれます。キースイッチを装着するボードです。

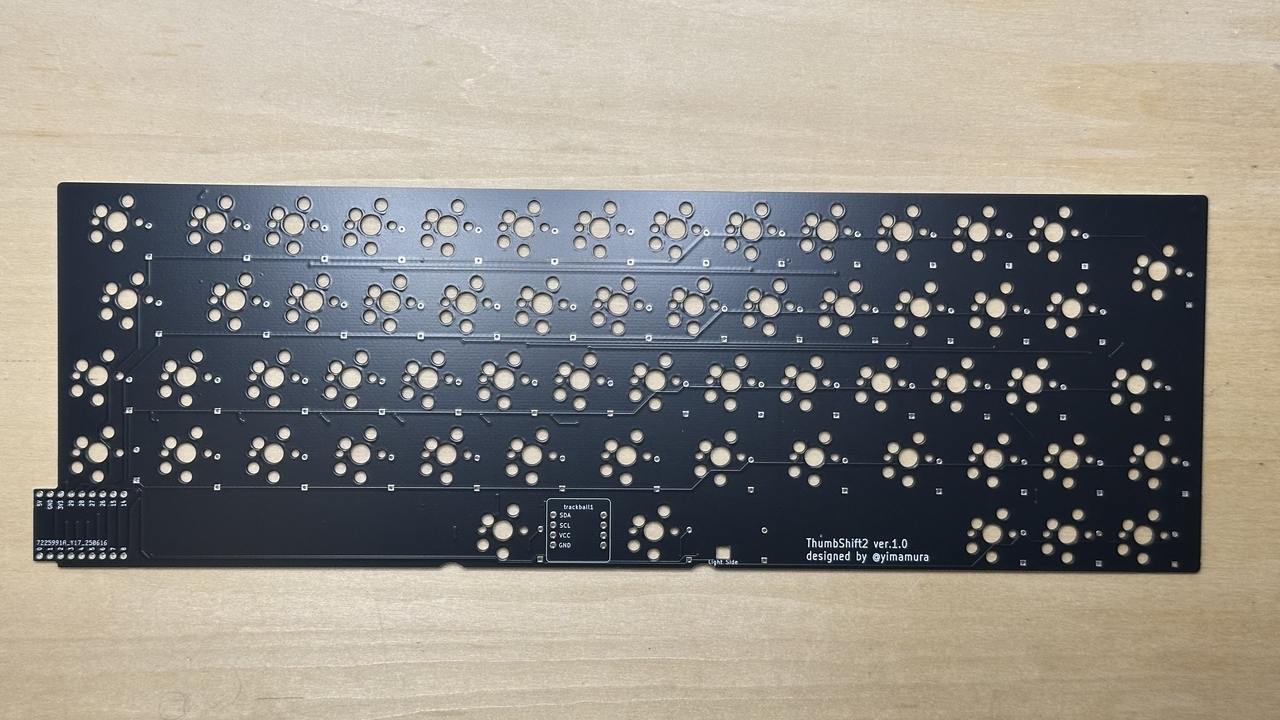

- メイン基板
- 電子回路が組み込まれた基板です。LEDやダイオード、スイッチソケットなどはここにはんだ付けしていきます。

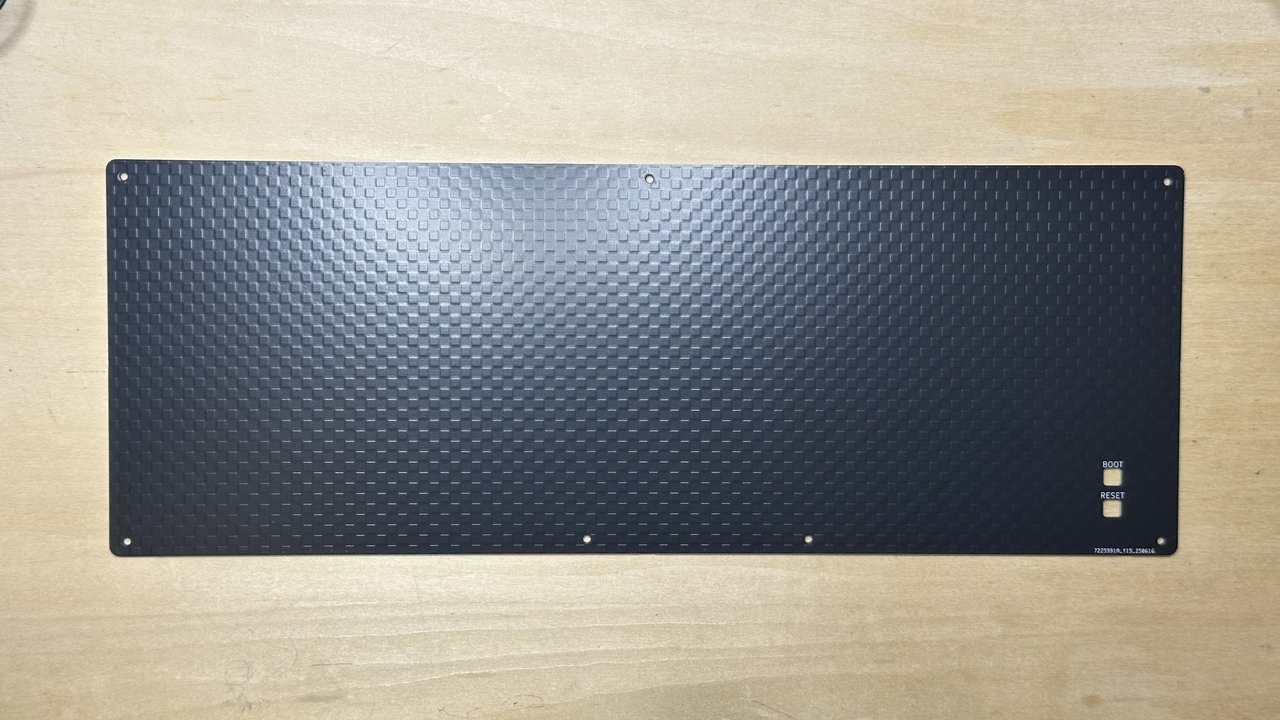

- ボトムプレート
- キーボードの底面になるプレートです。左下の大きめの穴はマイコン（RP2040-Zero）のBOOTボタンとRESETボタンを押すためのものです。これはロットによっては1つの長方形になっていることがあります。

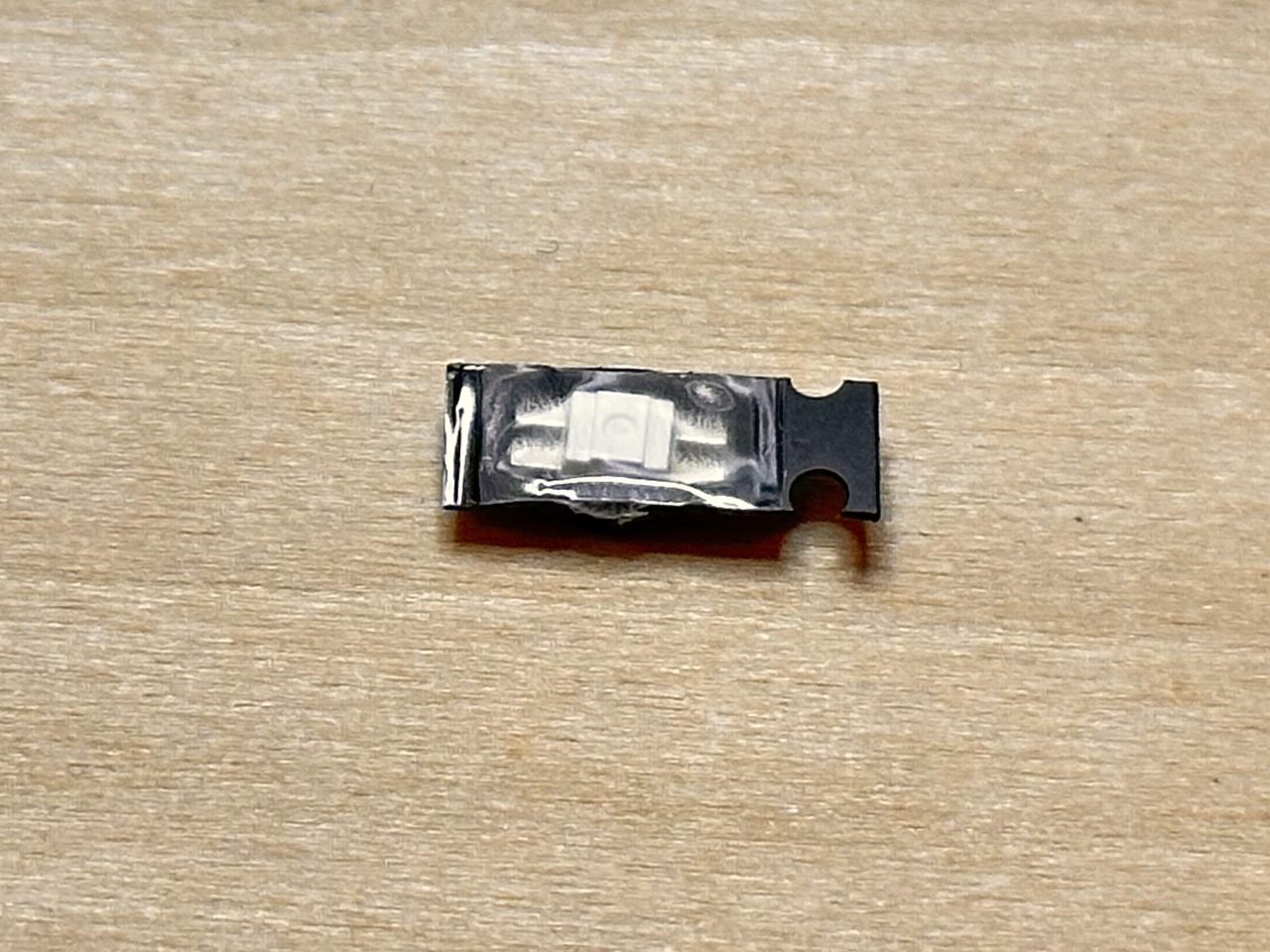

- LED×1（SK-6812MINI-E）
- 写真のパッケージから取り出して使います。

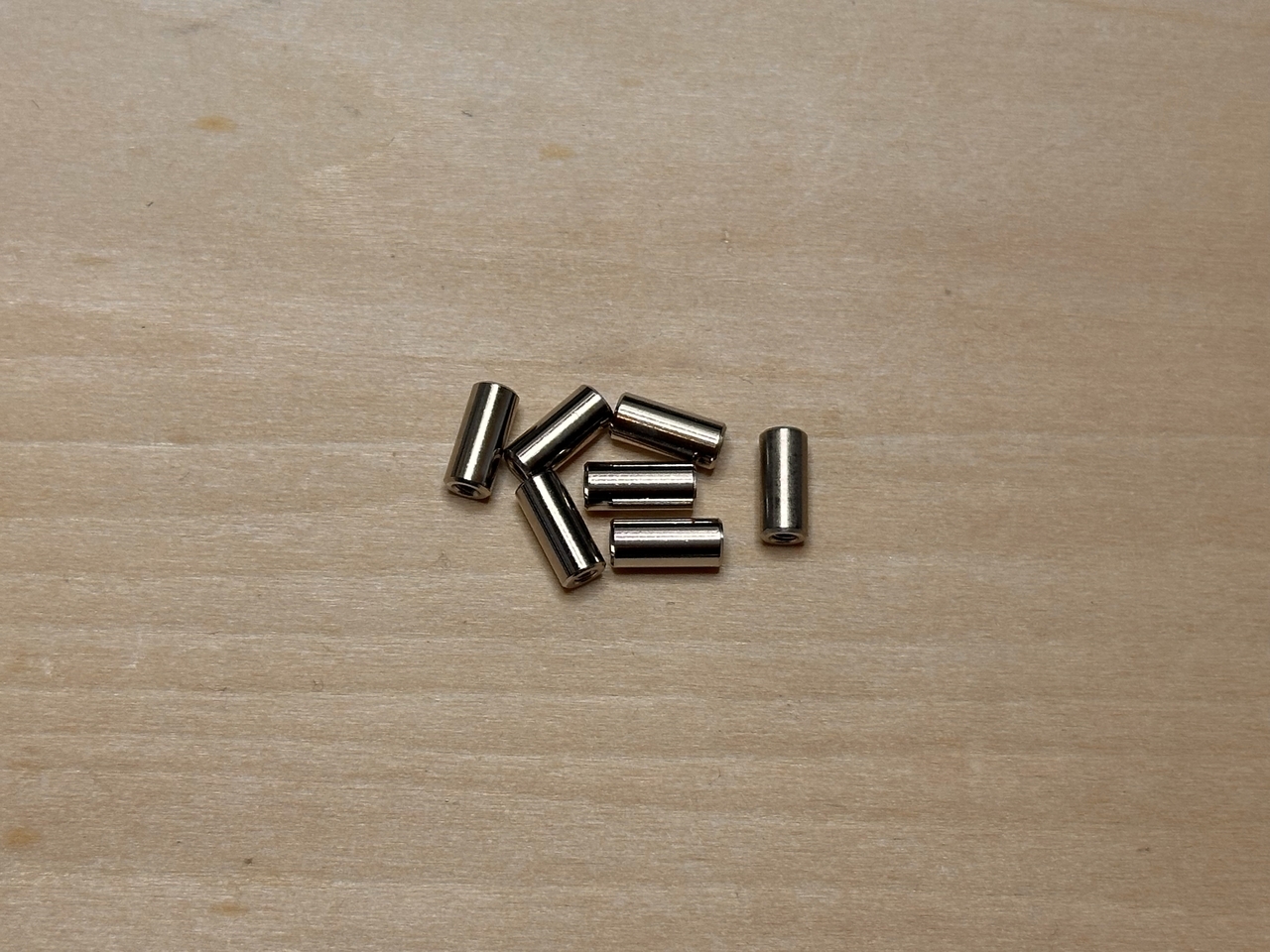

- スペーサ×7（黄銅スペーサー（丸）M2/9mm）
- キーボードの組み立てに使います。キットには、Kailh Choc v2タイプのキースイッチを使う想定で9ミリのスペーサを同梱しています。CherryMX互換のキースイッチを使う場合は12ミリのスペーサ7個を調達してください。（例：
黄銅スペーサー（丸）M2 12mm- 遊舎工房）

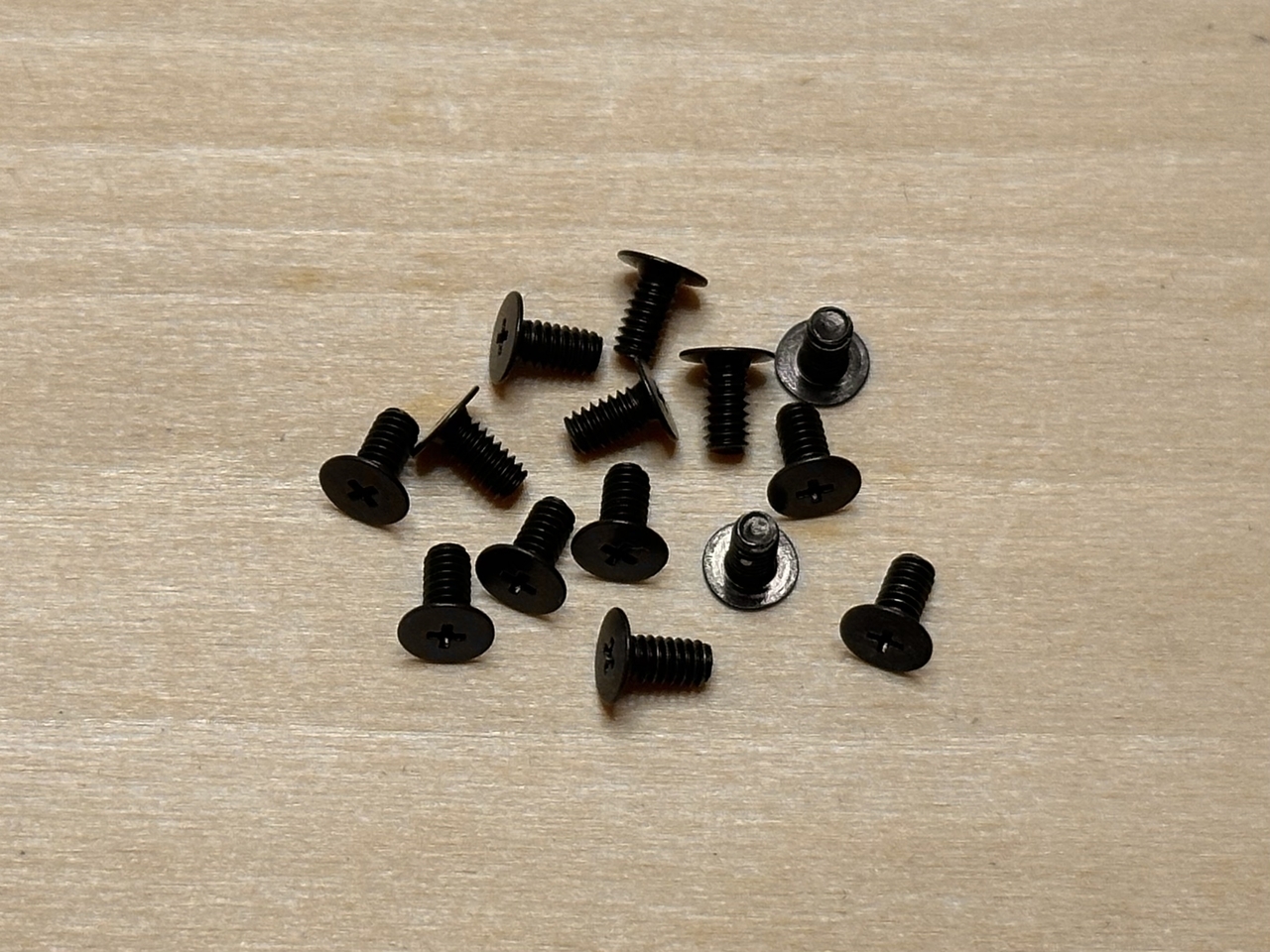

- ねじ×14（スリムヘッド小ねじM2 黒 4ミリ）
- キーボードの組み立てに使います。スイッチプレートの上にアクリルのデコレーションプレート（後述）を載せる場合、使う4ミリのねじは7本です。残る7本は10ミリのM2ねじを調達してください。

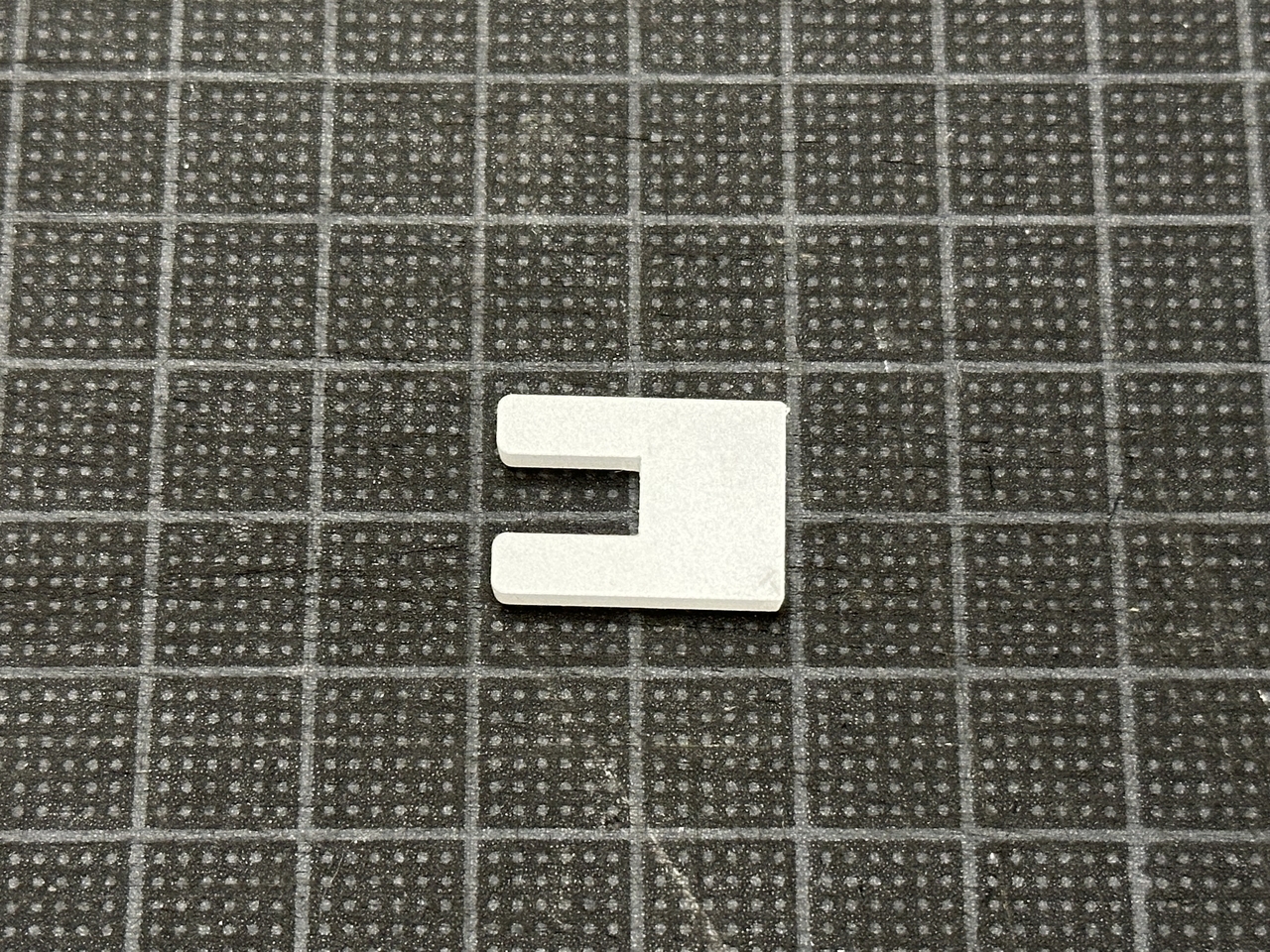

- RP2040-Zeroのスイッチを押すパーツ
- ボトムプレートにスイッチを押す穴が2つ開いているロットには、スイッチを押すためのパーツが付属しています。ボトムプレートの穴が長方形1つだった場合、このパーツは付属していません。
そのほかに必要な部品
キットを組み立てるのに別途調達する必要がある部品の一覧です。
キーボード関係のパーツは、国内では
- キースイッチ×59
- 本製品はChoc v2タイプのキースイッチとCherryMX互換のキースイッチの両方を取り付けることができます（※混在して取り付けることはできません）。Choc v1タイプのキースイッチにも対応はしていますが、Choc v1タイプには日本語キーキャップセット（特にISO Enterキー）が存在しないためおすすめしません（ISO Enterの代わりに、テンキーに使われている縦2UサイズのEnterキーを流用する方法もあります）。Gateron Low Profileキースイッチは3.0が対応していると思われますが未確認です。
- キーキャップ×59
- Choc v2タイプのキースイッチを使う場合、ロープロファイル対応のキーキャップをご用意ください。WomierやXVXといったブランドから、ロープロファイルのキーキャップセットが発売されています（※これらのブランドはロープロファイルでないキーキャップも販売しています。商品説明をよく読んでください）。下の2製品には本製品に必要な数とサイズのキーキャップが揃っています。 親指シフトキー部分（Bキー下の2キー）に使うとちょうどよい1.25Uの「かまぼこ型キーキャップ」は
FILCOの通販で買えます。これをロープロファイルのキースイッチで使う場合、一番下まで完全に押し込むとキーを押したとき底打ち（キーキャップがスイッチプレートに当たること）します。キーキャップが外れない程度に軽く押し込んでご利用ください。
CherryMX互換キースイッチに合わせるキーキャップとして
- スイッチソケット×59（CherryMX用もしくはKailh Choc用、あるいは両方）
- 使用するキースイッチの種類に合わせて調達してください。一方のスイッチソケットをはんだ付けして完成させたのち、もう一方のソケットをはんだ付けすることも可能です。Gateron Low Profile 3.0キースイッチを使う場合はCherryMX用が適合するようです（未確認です）。
- ダイオード×60（1N4148）
- ThumbShift2のキー数は59ですが、ダイオードはLED用の1つを含めて60個必要です。スルーホールタイプ（リードタイプ）、表面実装タイプ（SMTタイプ）のどちらでもかまいません。はんだ付けしやすいのはスルーホールタイプです。
- WaveShare RP2040-Zero×1
- ピンヘッダがはんだ付けされていないものを使います。純正品は
スイッチサイエンスの通販などで入手できます。より安価な互換品でも動作する可能性は高いですが、保証はできません。またどの互換品が動作するかなどの質問もお答えできません。ご了承ください。
- （オプション）AZ1UBALL×1
- キーボードの手前中央に設置できるミニトラックボールです。
作者さんのBOOTHで購入できます。
- （オプション）AZ1UBALL用ピンヘッダ×2（4ピン）
- AZ1UBALLを使う場合に必要です。
- （オプション）AZ1UBALL用シングルピンソケット×2（4ピン）
- AZ1UBALLを使う場合に必要な、背の低いピンソケットです。秋月電子などで販売されています。（例：
シングルピンソケット (低メス) 1×4 (4P): 秋月電子通商）
- USBケーブル（Type-A～Type-C）1本
- 充電専用ではなく、通信できるタイプをご用意ください。
- （オプション）ゴム足
- キーボードのすべり止めとして使います。百均でも入手できます。
組み立てに必要な工具や消耗品
最低限必要なものをまとめました。遊舎工房の「
- 温調はんだごて
- 温度を調整できるタイプのはんだごてを用意してください。ちょっとお高いですが一生ものと思って。

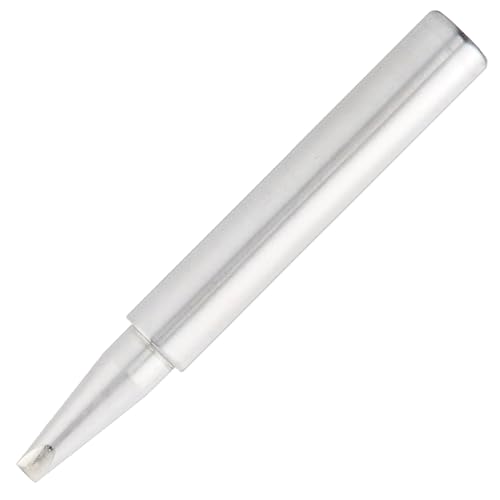

- はんだごてのこて先
- 市販のはんだごてに取り付けられているこて先は、多くが鉛筆型（B型）をしています。これは使いこなすのが難しいので、C型やD型のこて先を使うのがおすすめです。お使いのはんだごてに対応したこて先を調達してください。
- はんだごて台
- はんだごてを置く台です。はんだごてのメーカーに合わせるのが無難です。
- はんだ
- 鉛フリーはんだは扱いが少し難しいため、鉛入りの「有鉛はんだ／共晶はんだ」をおすすめします。
- ニッパー
- 電子工作用のニッパーを用意してください。切ったパーツが飛んでいかないタイプを推奨します。
- ピンセット
- 先端がとがっているタイプにしてください。
- マスキングテープ
- はんだ付けするパーツの固定に使います。幅は15ミリ程度が使いやすいでしょう。
- プラスドライバー
- M2サイズの小さなねじに使える、0番タイプを用意してください。
- キースイッチプラーとキーキャッププラー
- キースイッチやキーキャップをキーボードから取り外す時に使います。キーキャップとキースイッチの両方を取り外せるタイプがお得です。
- （オプション）ラジオペンチ
- AZ1UBALLの組み立てでピンヘッダの樹脂パーツを移動するのに使います。
- （オプション）リードベンダー
- ダイオードの足を折り曲げるのに使います。
- （オプション）はんだ吸い取り線
- はんだ付けに失敗したときにはんだを除去するのに使います。
- （オプション）はんだ吸い取り器
- はんだ付けに失敗したときにはんだを除去するのに使います。
- （オプション）フラックス
- 細かいピンのはんだ付けや、はんだ付けをやり直すときなどに使います。
- （オプション）フラックスクリーナー
- フラックスリムーバーとも。はんだ付けした場所のフラックスをきれいにするのに使います。
- （オプション）はんだ付けマット
- はんだ付け作業をするときに机に敷く耐熱マットです。
- （オプション）テスター（デジタルマルチメーター）
- 電圧や電流の測定のほか、きちんとはんだ付けできているかなどをチェックするのに使います。
- （オプション）はんだ吸煙器
- はんだ付けで出る有害な煙（ヒューム）を吸わせる装置です。 純正品は高価なので、14センチ（12センチも可）のUSBケースファンに吸煙器用のフィルターを取り付けて簡易吸煙器を作ってもよいかもしれません。
ファームウェアの書き込み（10分未満）
ここから組み立てを始めます。表記している時間は目安です。慣れない作業は意外と疲れるものです。休憩を取りながら進めてください。
まず、マイコンボードのRP2040-Zeroにファームウェアを書き込みましょう。ファームウェアとは、RP2040-Zeroをキーボードの頭脳として動作させるためのソフトウェアのことです。
ファームウェアは以下からダウンロードしてください。
USBケーブルでRP2040-Zeroをパソコンに接続します。ケーブルはパソコンとRP2040-Zeroのどちらを先につないでもかまいません。次にRP2040-Zero上の「BOOT」ボタンを押しながら「RESET」ボタンを押します。すると「RPI-RP2」という名前のストレージがパソコンにマウントされます。エクスプローラーで確認しましょう。
（画像内の「K:」というドライブレターは使用環境によって変わります）

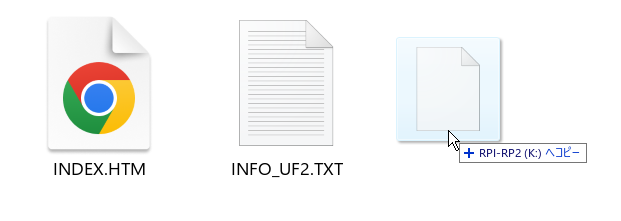

この中に、ダウンロードしたファームウェア「thumbshift2_20250716.uf2」をコピーします。
コピーすると「RPI-RP2」のマウントが解除されます。これでファームウェアは書き込まれました。RP2040-ZeroをUSBケーブルから外します。RP2040-Zeroはキーボードにはんだ付けする手順までしまっておきましょう。
ファームウェアをアップデートする場合も同じように、「BOOT」ボタンを押しながら「RESET」ボタンを押します。「RPI-RP2」がマウントされますので、新しいファームウェアをコピーすればアップデートは完了です。
ダイオードのはんだ付け（70分程度）
ここから、さまざまな部品をメイン基板にはんだ付けしていきます。はんだ付けの基本については以下のページを参考にしてください。
はんだ付けするときはよく換気をし、はんだごての温度は350度程度にします。またはんだ付けを終えたら手をしっかり洗いましょう。
まずダイオードをはんだ付けします。以下の手順で行います。
これ以降もかかる時間は目安です。慣れている人は早いでしょうし、そうでもない方はもっとかかるかもしれません。また、手順ごとに写真を撮っておくと、あとで問題が起きたとき検証しやすくなります。
ダイオードにはスルーホール（リードタイプ）と表面実装（SMT）の2種類があり、本製品はどちらを使ってもかまいません。手作業ではんだ付け（手はんだ）する場合はスルーホールのダイオードが向いていて、ここではスルーホールのダイオードをはんだ付けする手順を解説します。表面実装のダイオードをはんだ付けする手順は「
スルーホールのダイオードの足を折り曲げます。リードベンダーがあると手早く足を折り曲げられます。また薄い本などを使ってまとめて足を折り曲げる方法もあります。

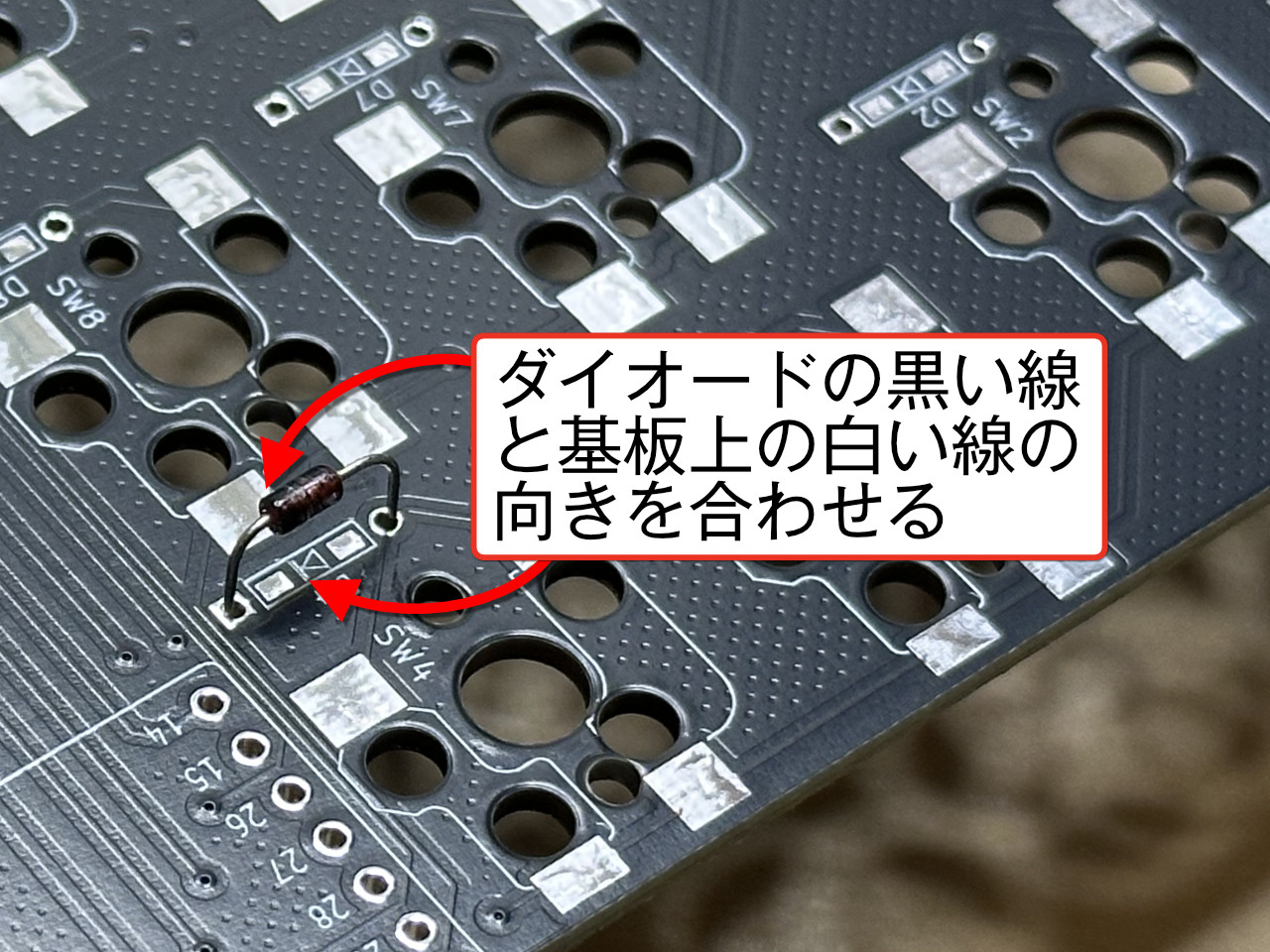

ダイオードを穴に差し込んでいきます。このときダイオードの向きに注意してください。ダイオード上の黒い線と、メイン基板上にある「▷|」という記号の縦線が同じ向きになるようにします。ThumbShift2のメイン基板では、すべてのダイオードを同じ向きに差し込みます。

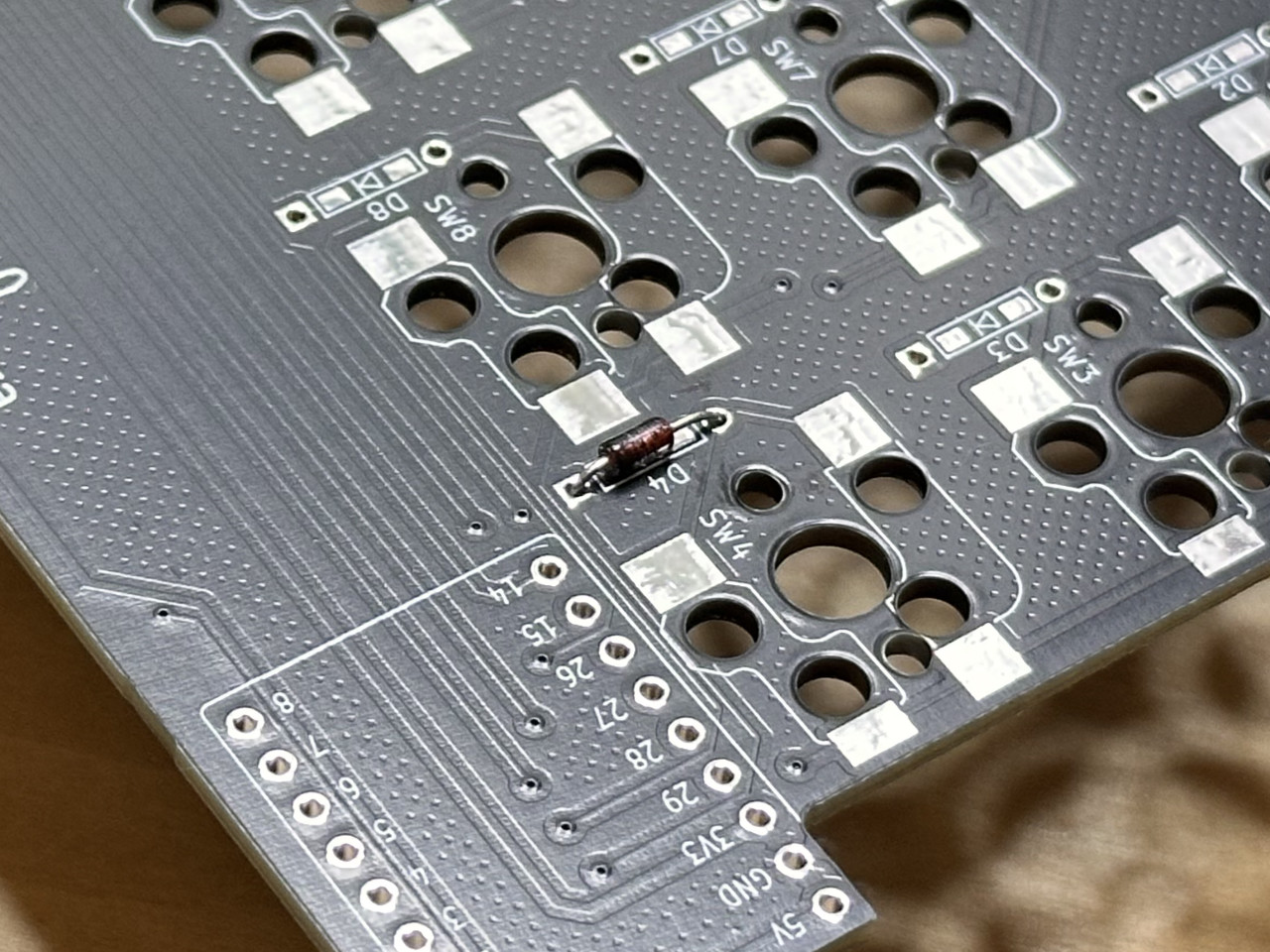

ダイオードはここまで差し込みます。
ダイオードを差し込んだら基板を裏返し、足を少し広げます。これで、差し込んだダイオードが落ちにくくなります。

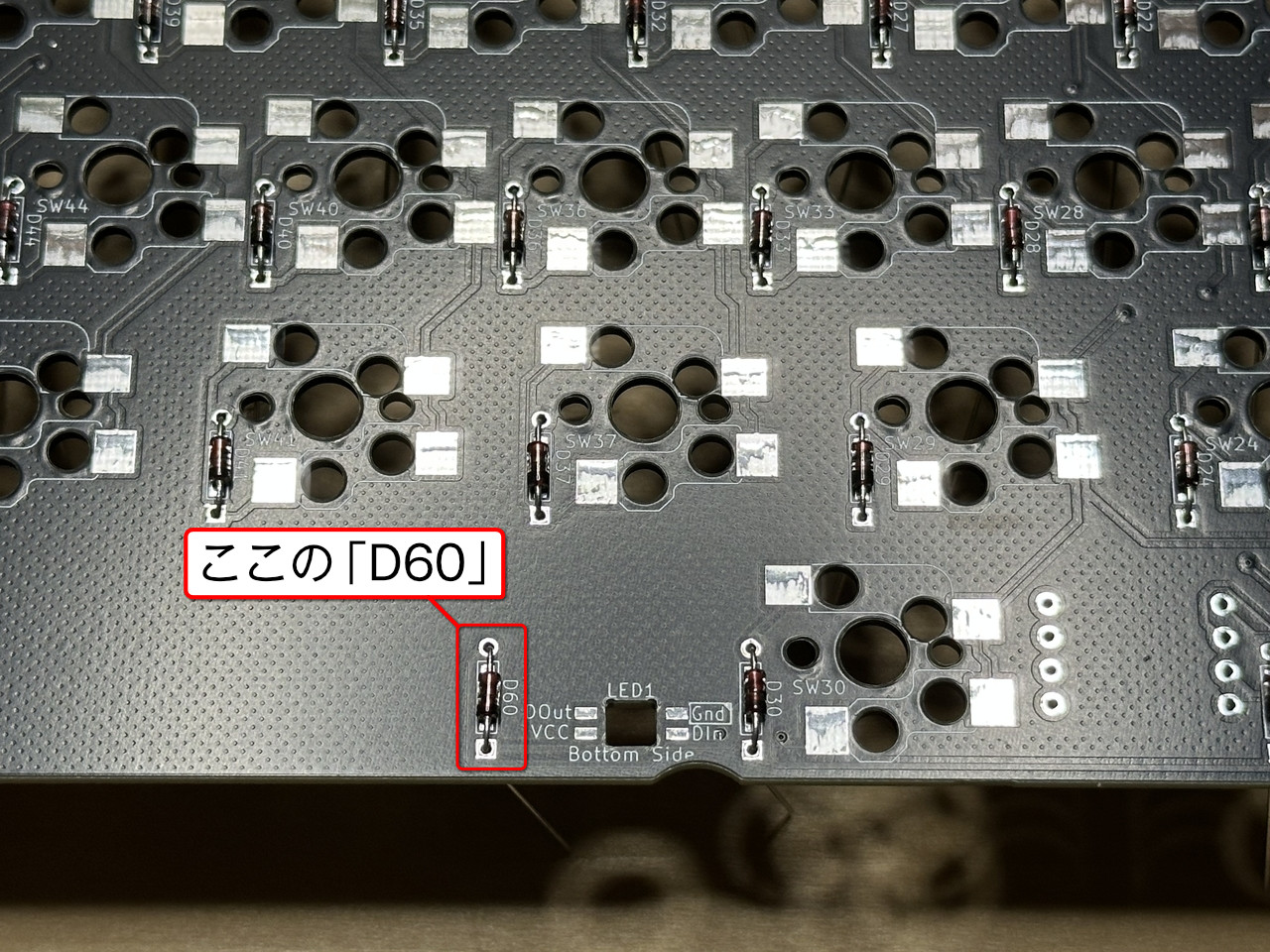

同じようにして計60本のダイオードを差し込みます。各キーの近くだけでなく、LEDの穴の横にもダイオードを差し込む場所がありますので忘れないようにしてください。

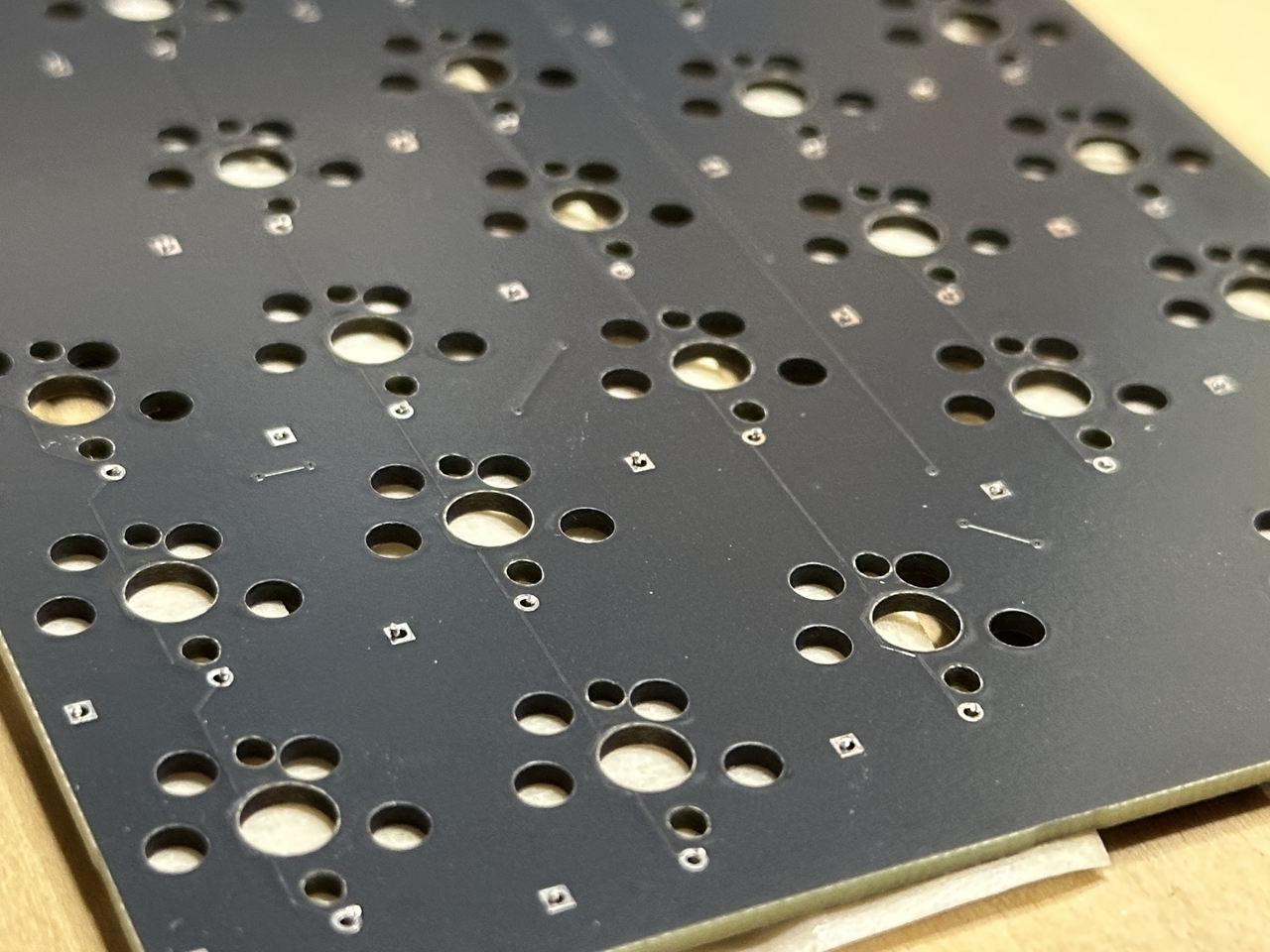

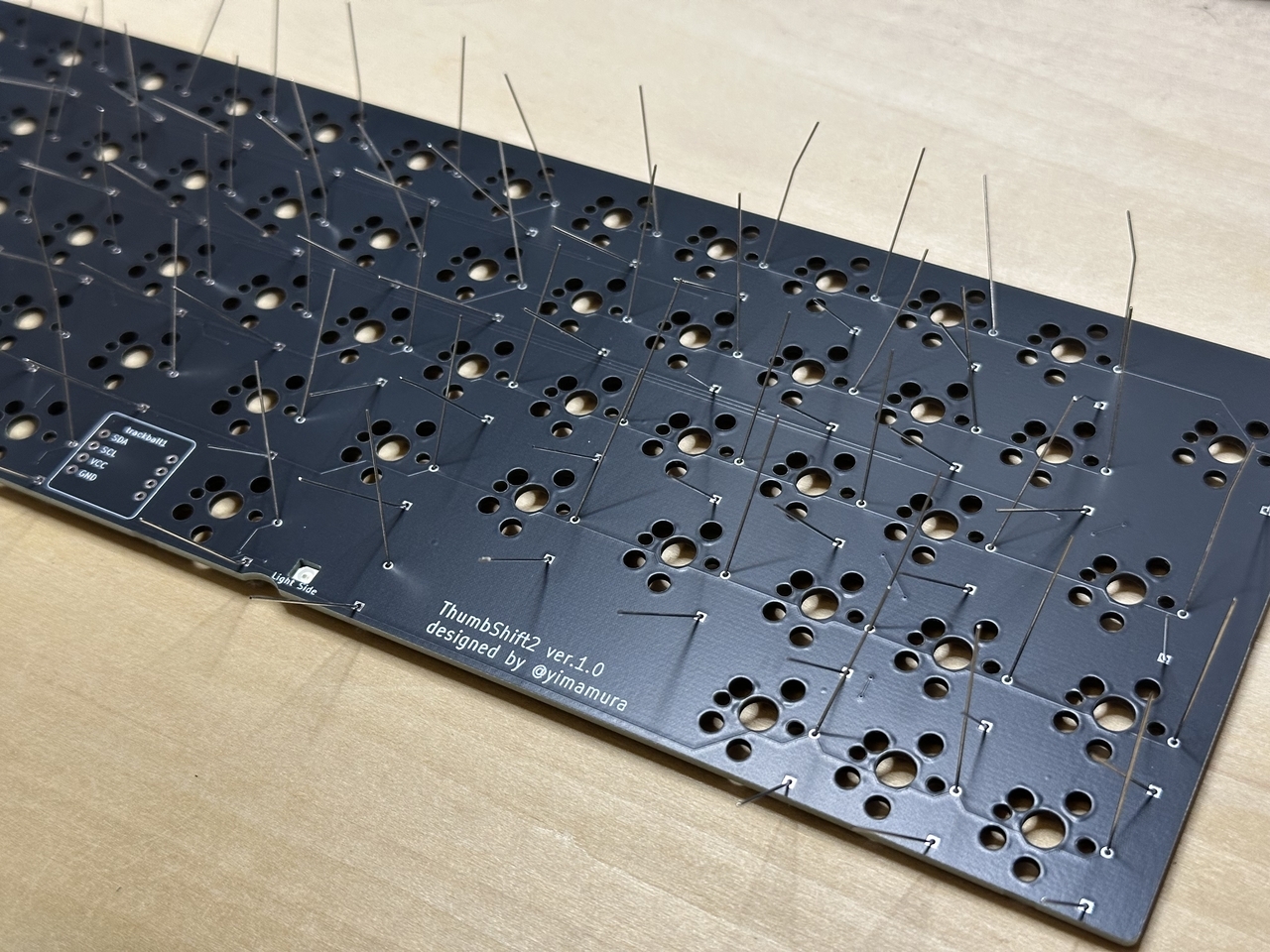

ダイオードをすべて差し込んでメイン基板を裏返すと、このようになっています。

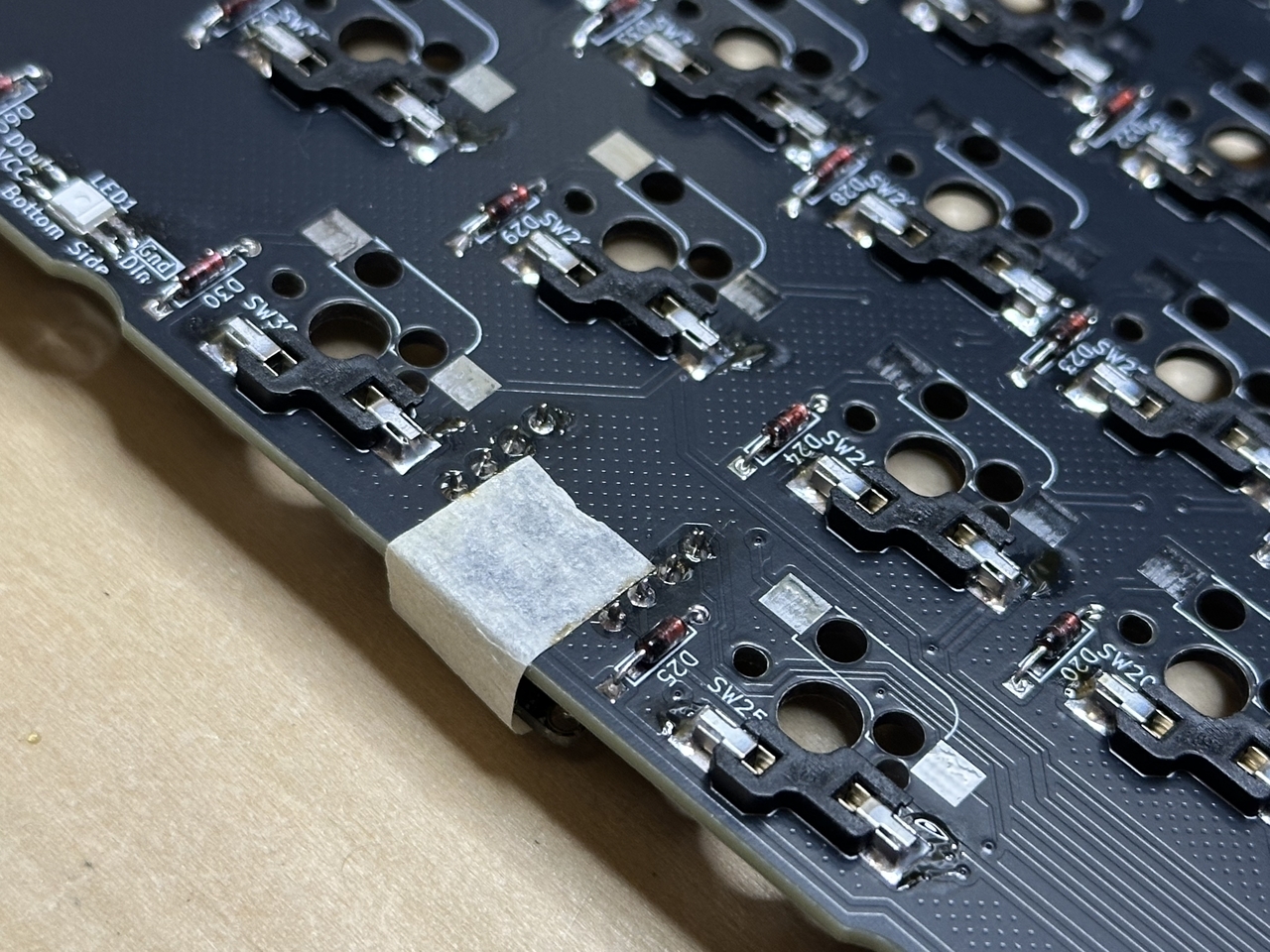

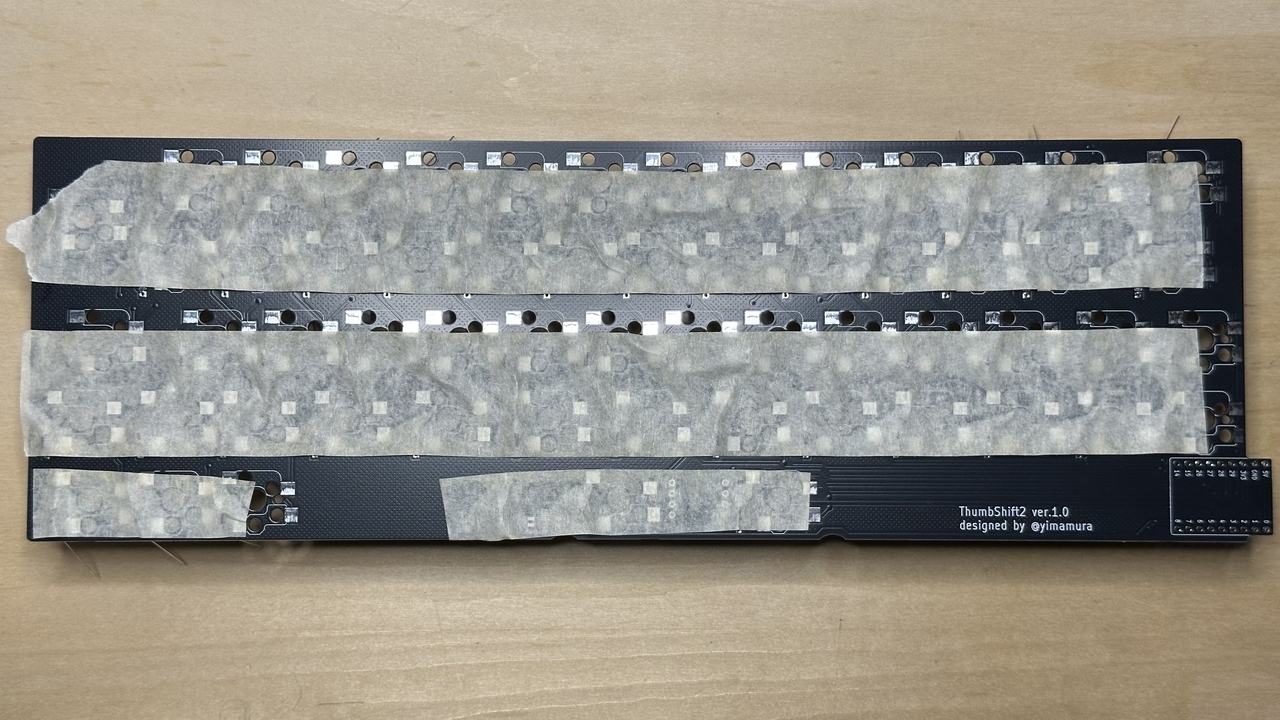

もう一度メイン基板を裏返し、ダイオードが動かないようマスキングテープで固定します。

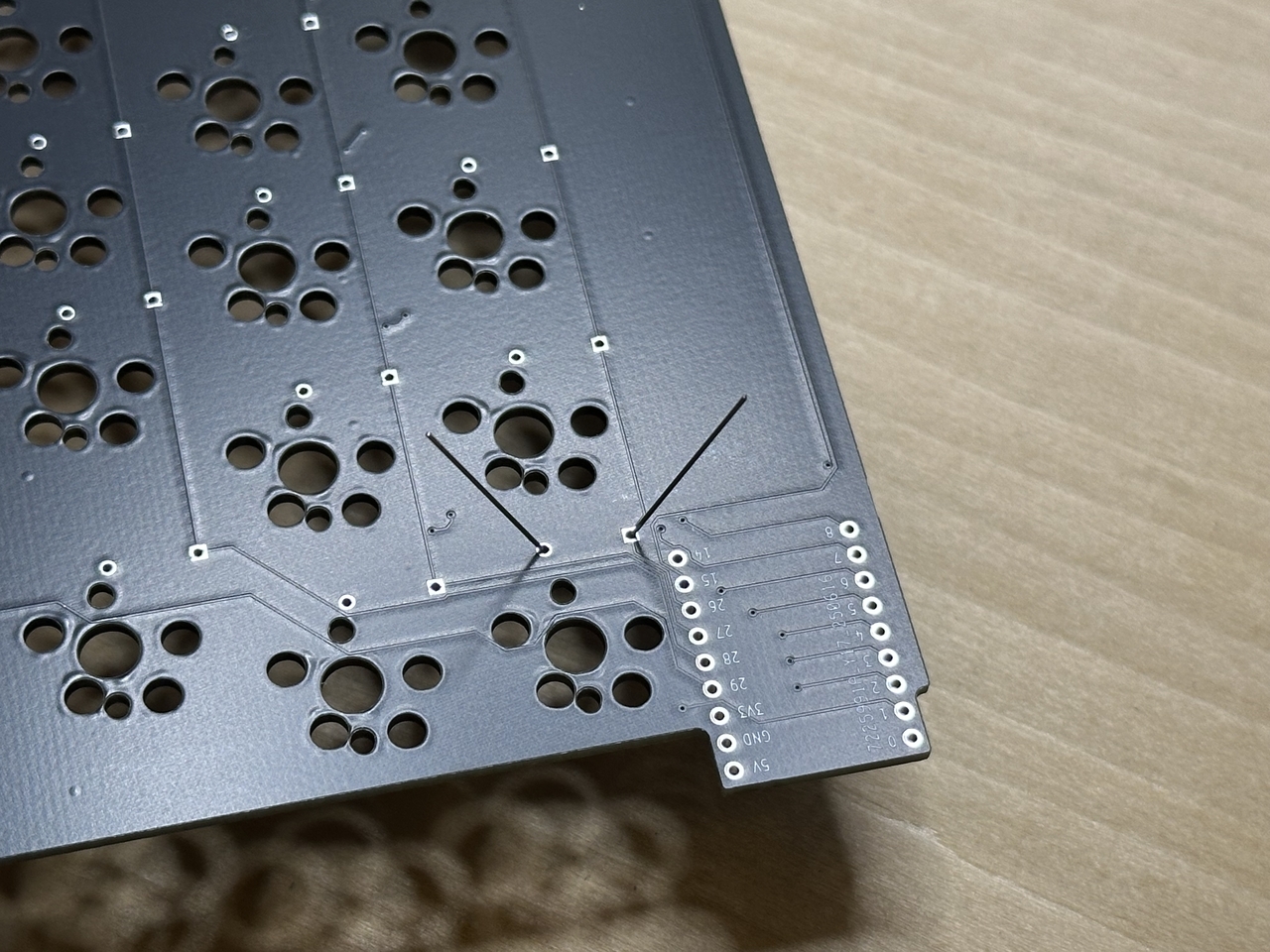

ダイオードの足をニッパーで切り取ります。切った足はどこかで使い道があるかもしれませんので取っておくとよいでしょう。（ThumbShift2の組み立てでは利用しません）
ダイオードの足を切ると、このようになります。
ここからいよいよはんだ付けです。すべてのダイオードをはんだ付けします。はんだ付けもれがないよう、行ごとに一方向にはんだ付けするなどルールを作るといいでしょう。
はんだ付けが終わったら、裏面のマスキングテープをはがします。マスキングテープにダイオードがくっついていったらはんだ付けもれです。改めてスルーホールにダイオードを差し込み、裏からマスキングテープで固定してはんだ付けします。
これでダイオードのはんだ付けは終了です。
スイッチソケットのはんだ付け（45分～90分程度）
次にスイッチソケットをはんだ付けしていきます。以下の順序で行います。
- スイッチソケットの片方を固定するはんだ付け（30～60分程度）
- もう一方のはんだ付け（15分～30分程度）
使用するソケットに合わせてはんだ付けを行っていきます。写真はChocタイプのスイッチソケットを例にしていますが、CherryMX互換のスイッチソケットでもはんだ付けする位置が変わるだけで手順は同じです。

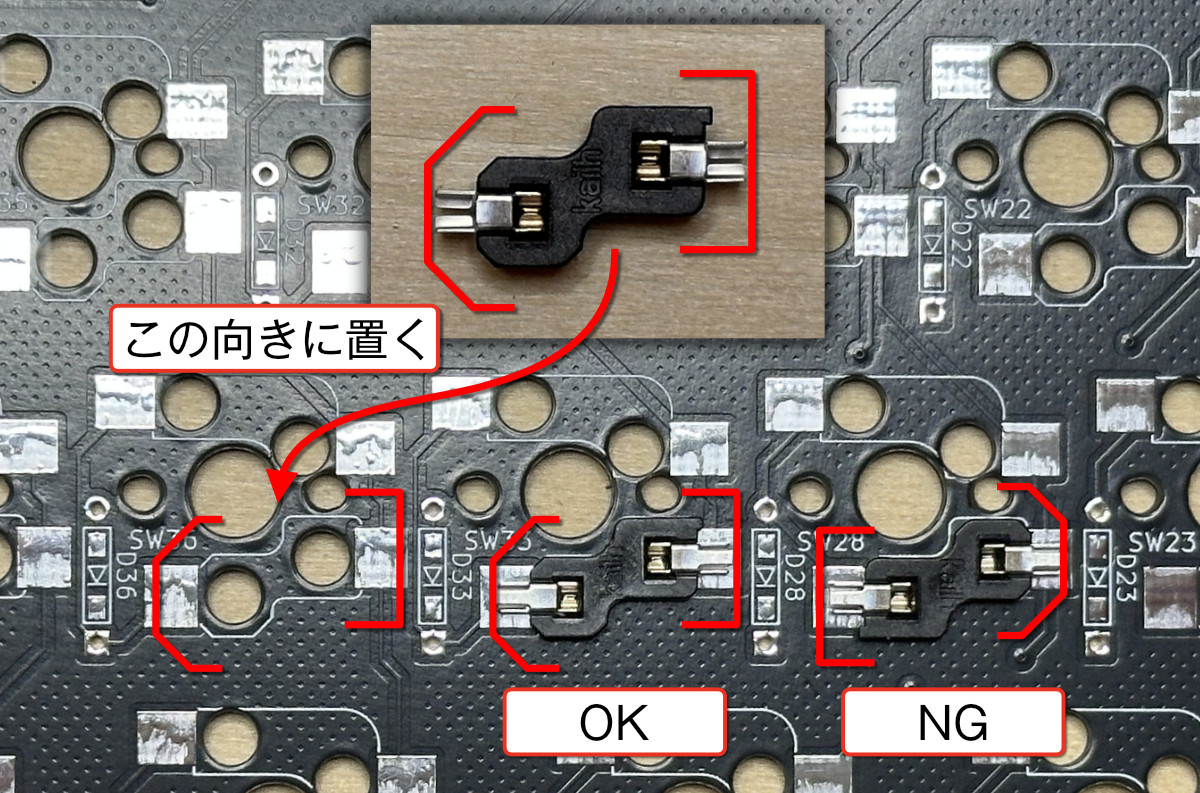

まずスイッチソケットを置きます。ChocタイプとCherryMX互換のいずれも、スイッチソケットを置く向きが決まっています。特にChocタイプのスイッチソケットは向きがまぎらわしいため、十分注意してください。ThumbShift2のメイン基板では、スイッチソケットはすべて同じ向きにはんだ付けします。
一度に大量のスイッチソケットを置くと、なにかの拍子に基板が大きく動いたときなどにスイッチソケットがまとめて外れてしまうことがあります。はんだ付けを進めながら、1列ずつや10個ずつソケットを置いていくのがおすすめです。また、多くのスイッチソケットをセットし、続けてはんだ付けしていくとはんだ付けもれが出ることがあります。ダイオードと同様、行を一方向にはんだ付けしていくか、スイッチの番号順にはんだ付けするなど、ルールを決めて進めていきましょう。
1つのソケットにつき、はんだ付けするパッド（基板側の銀色の部分）は2つあります。うち一つをまずはんだ付けします。利き手にはんだごて、反対側の手にはんだを持ち、右利きなら向かって右、左利きなら向かって左のパッドを最初にはんだ付けします。スイッチソケットはキースイッチが差し込まれるときに強めの力がかかるパーツです。しっかり固定するために、はんだが少なくなりすぎないようにしてください。（はんだが多ければいいというわけでもありません）

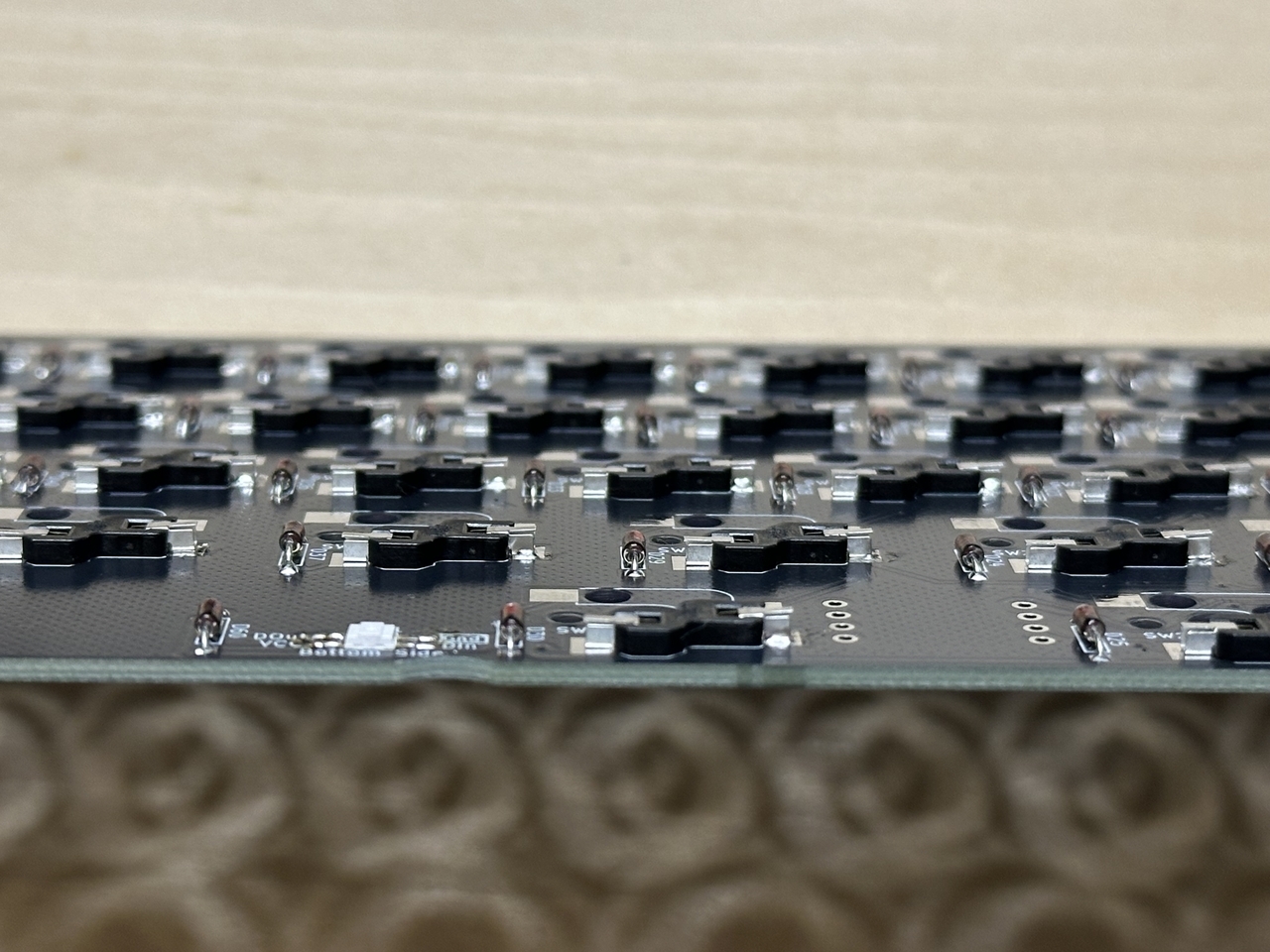

はんだ付けがすんだらソケットが浮いていないか、基板を斜めから見て確認してください。浮いているソケットがあったら、ピンセットでソケットを軽く押さえながら、パッドやそこに接しているソケットの金属部分にはんだごてを当てます。はんだが溶けたらソケットの浮きが解消しますので、はんだごてを離します。ソケットが浮かなくなったか、基板を斜めから見て確認しましょう。

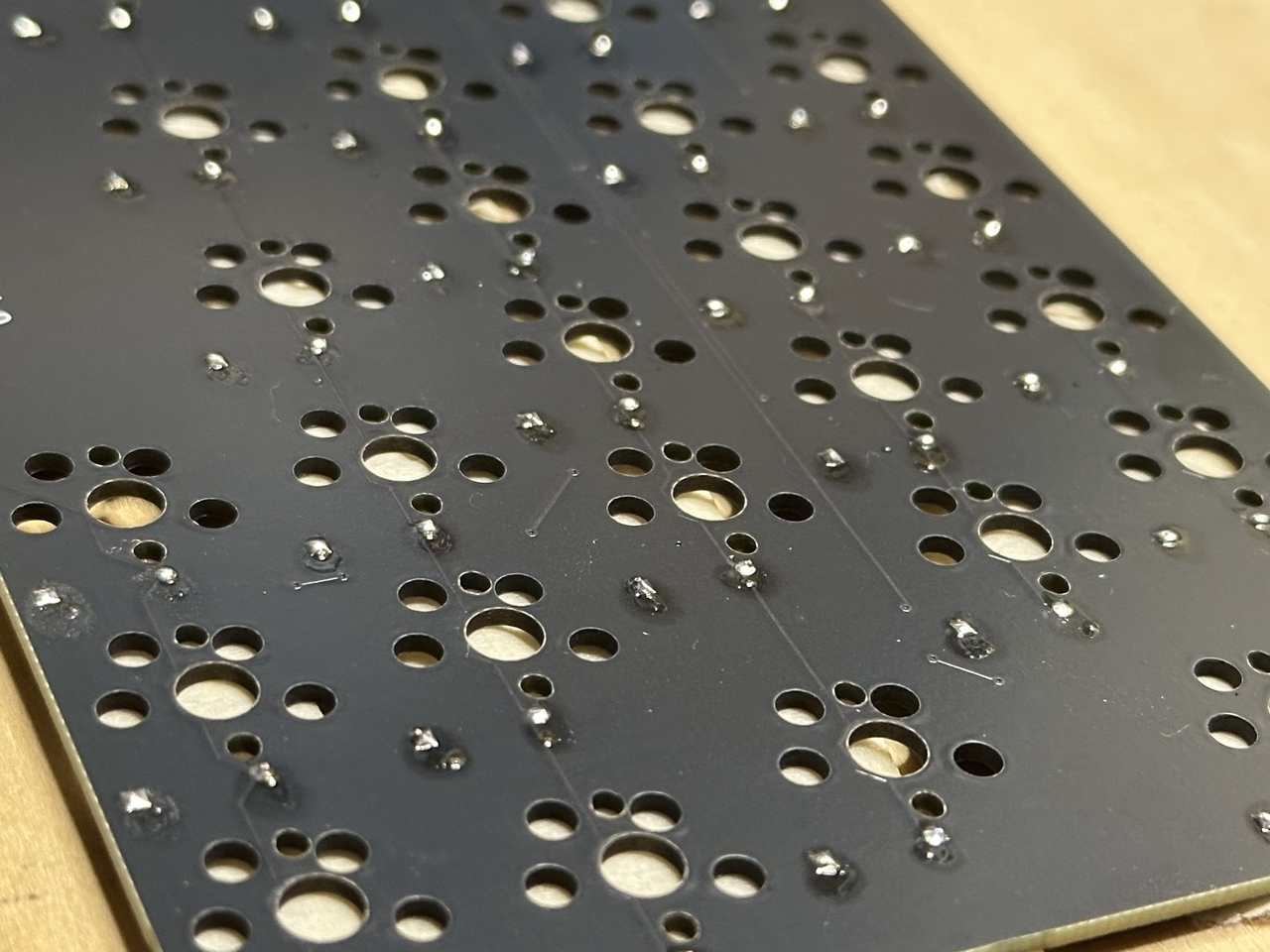

すべてのスイッチソケットについて片方のパッドをはんだ付けできたら、メイン基板を裏返します。スイッチソケットが落ちたらそこははんだ付けもれです。改めてスイッチソケットをセットし、はんだ付けします。

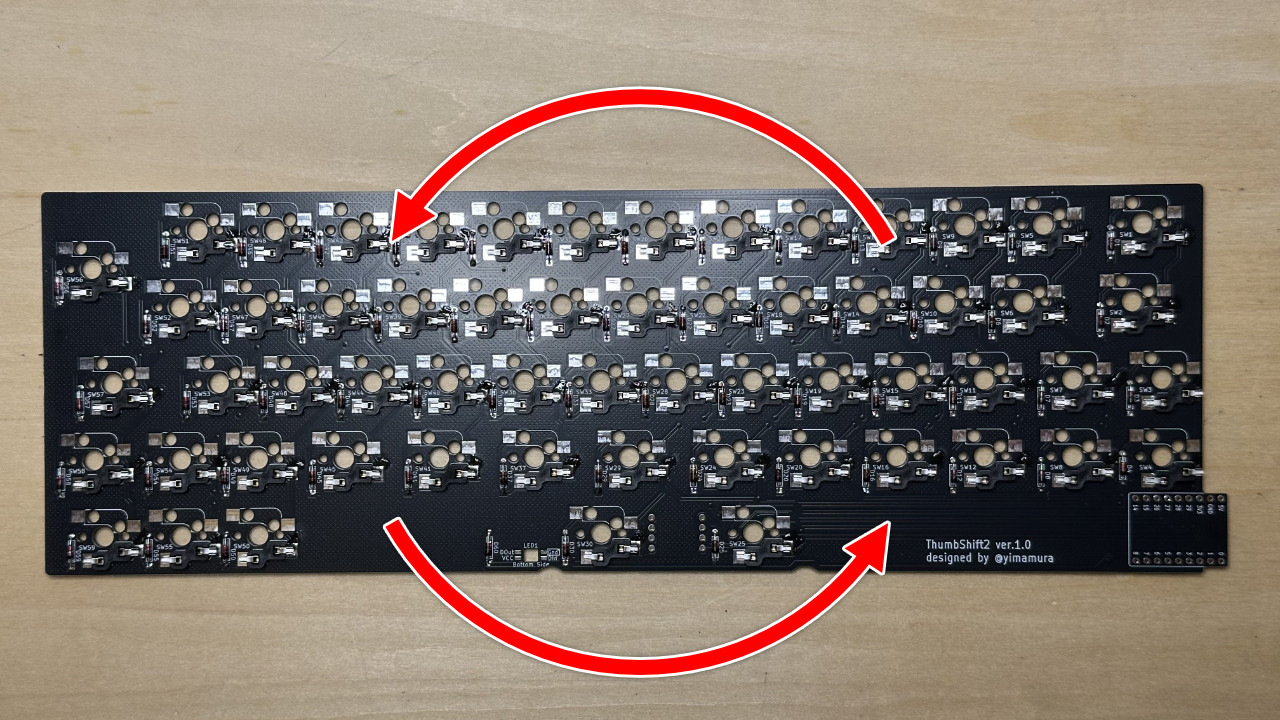

次はスイッチソケットの反対側のパッドをはんだ付けしていきます。今まではんだ付けしていた基板の右端と左端を入れ替えるように、基板を180度回転させます。これで、今までと同じ体勢で反対側のパッドをはんだ付けできます。
- これを
- こうする

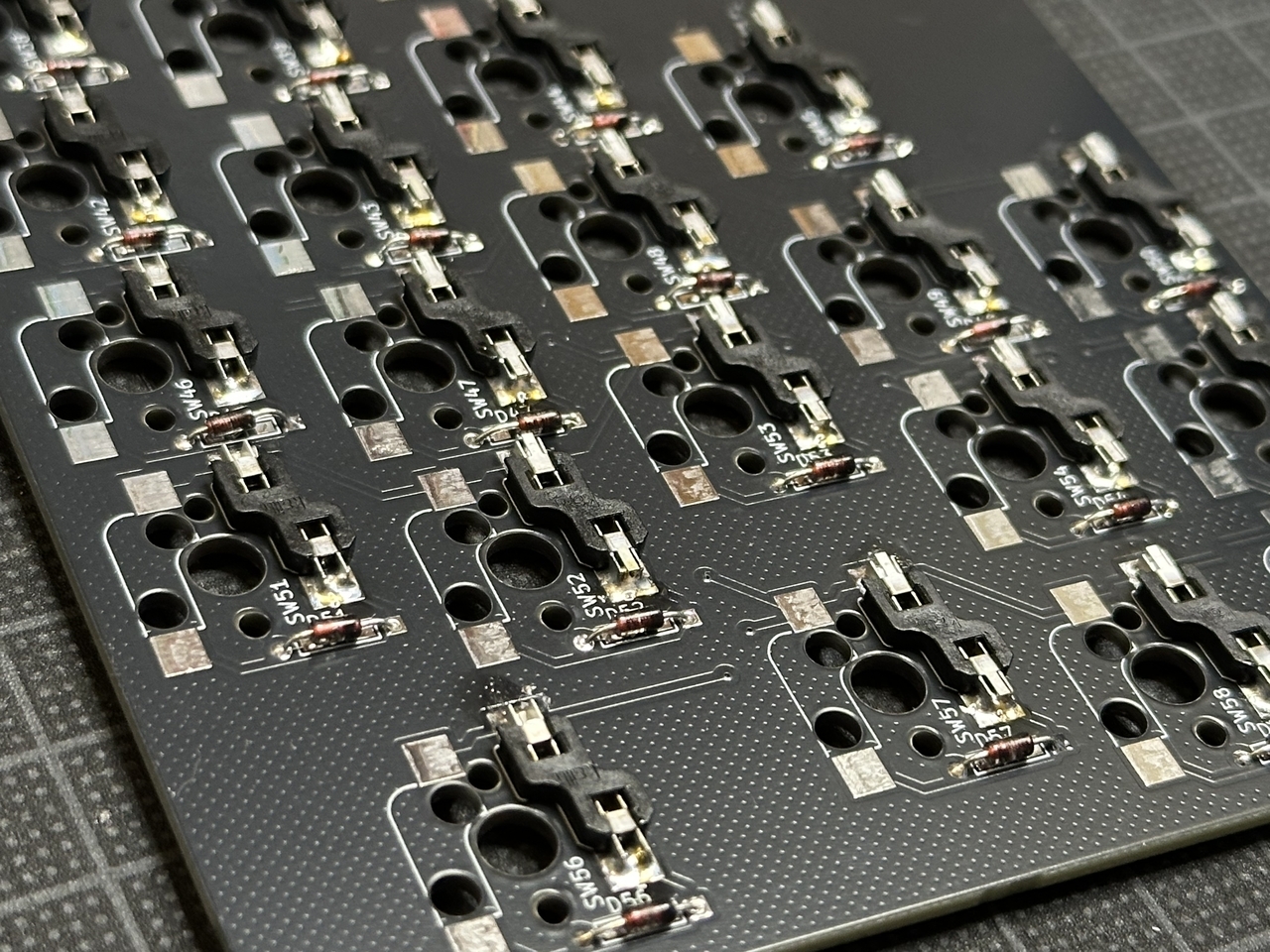

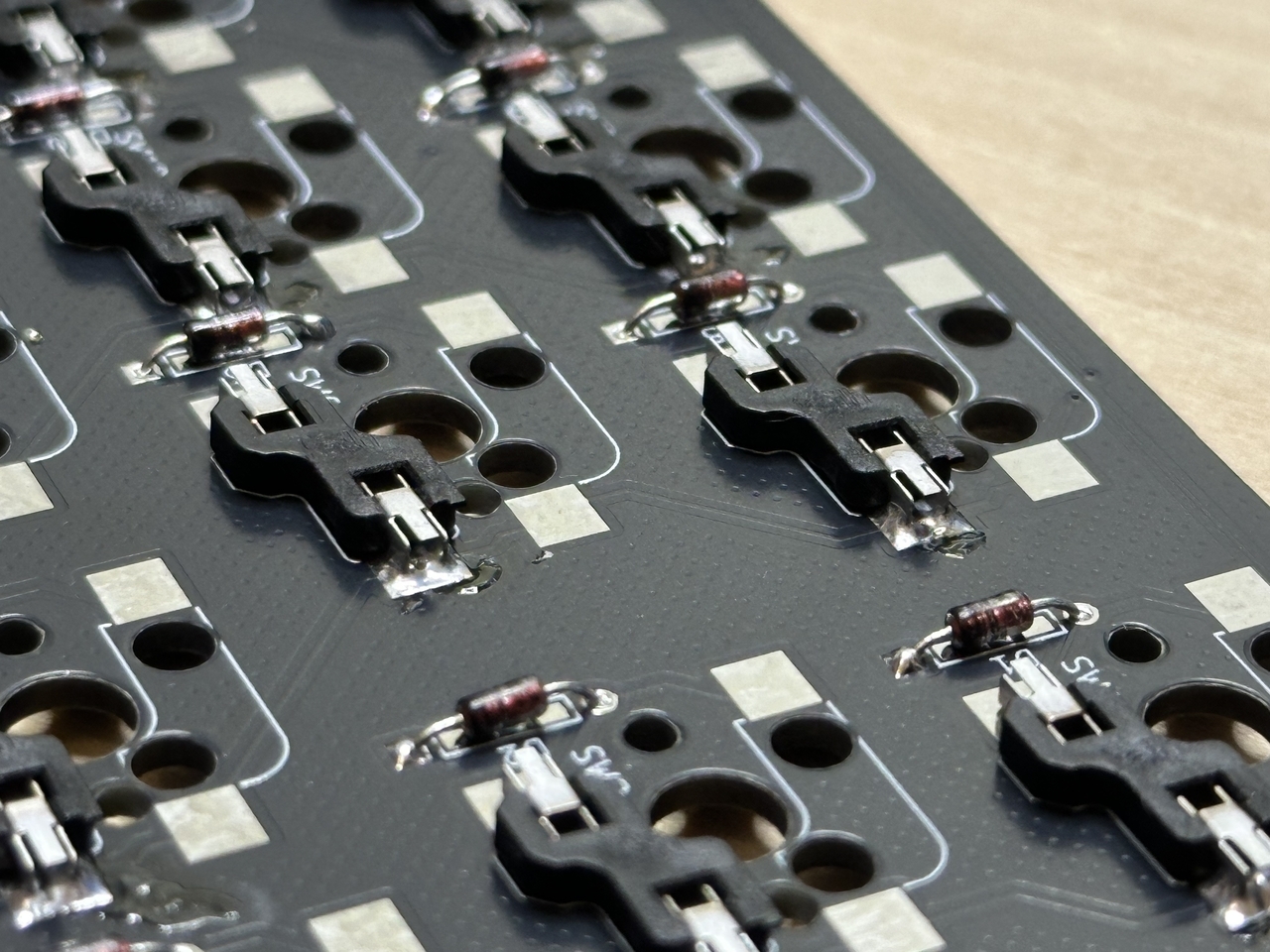

先ほどと同じように、すべてのスイッチソケットをはんだ付けしていきます。スイッチソケットはすでに固定されていますので、ソケットが斜めになっていないか確認する必要はありません。はんだ付けもれが出ないよう気をつけながらはんだ付けしていきます。

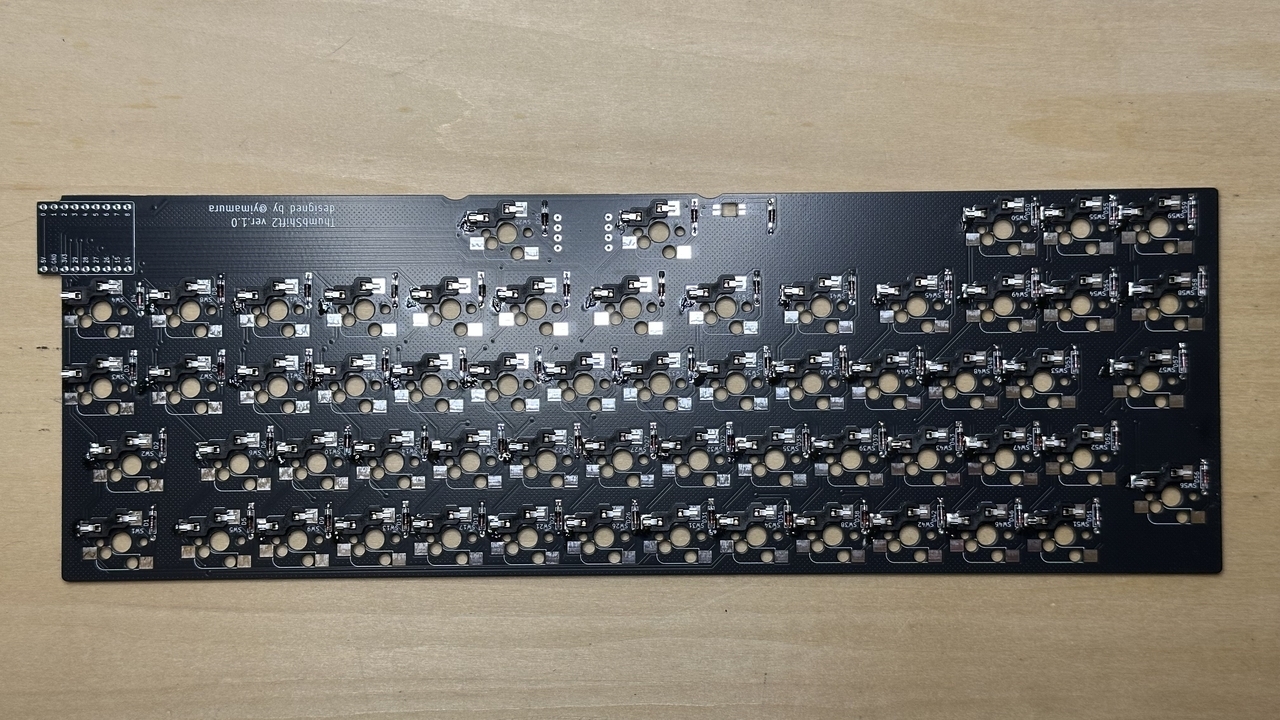

これでスイッチソケットのはんだ付けは完了です。
LEDのはんだ付け（10分～15分程度）

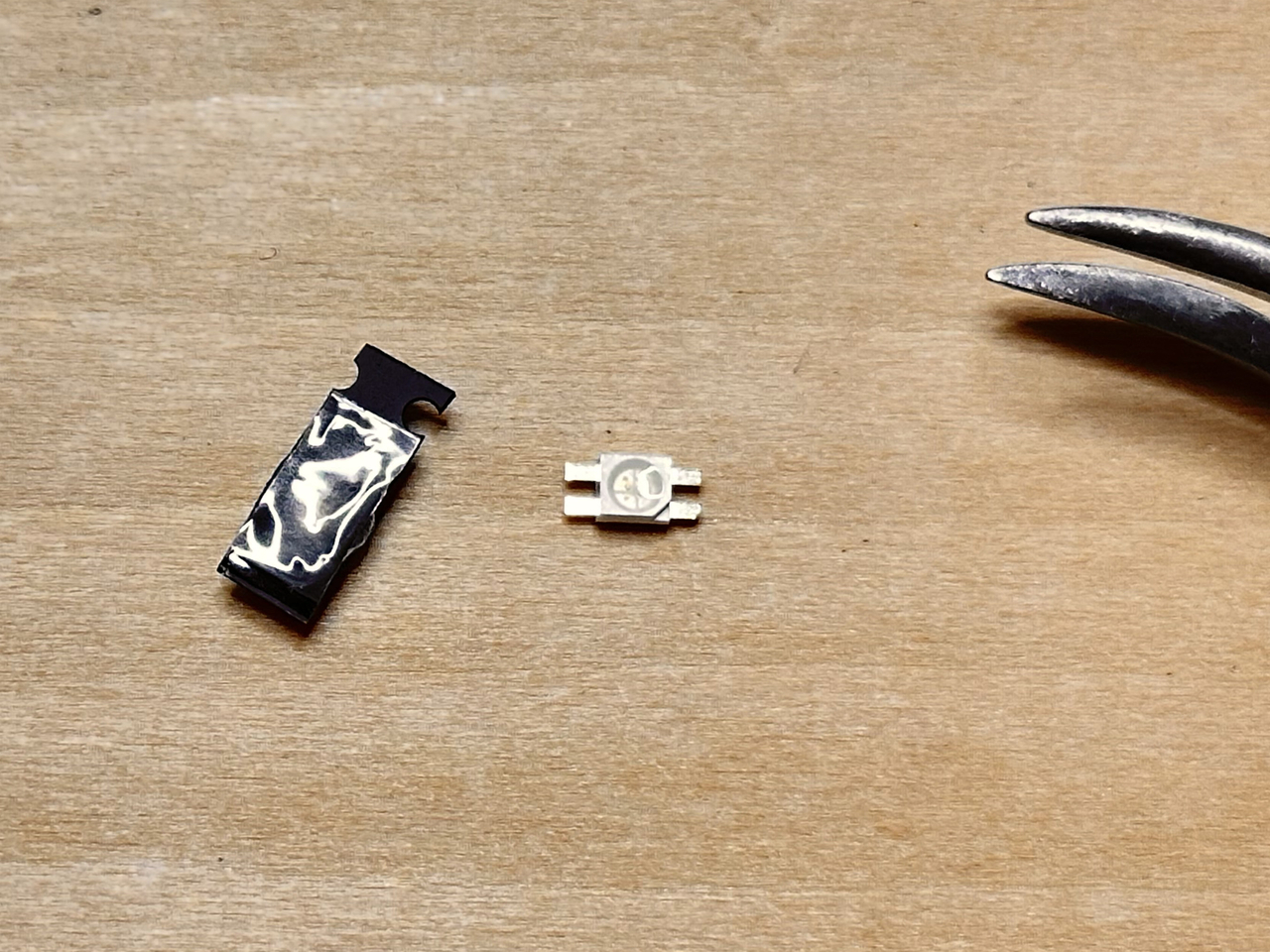

パッケージの透明ビニールをピンセットで剥がし、中からLEDを取り出します。下の写真は点灯する面が上になっています。はんだ付けする際はこれを裏返します。またLEDには4つの金属部分（足）があります。足は一つだけ、端が斜めに欠けています。これは、欠けた足を「Gnd」の端子にはんだ付けすることを表しています。
メイン基板上に4つあるパッドの1つに予備はんだを行います。
予備はんだは、はんだ付けの前にパッドに少量のはんだを盛り付けることをいいます。こうしてから部品を置き、部品をピンセットで押さえながら、予備はんだしたパッドのはんだをはんだごてで溶かします。そしてはんだごてを離すと部品が固定される寸法です。これは表面実装タイプの部品をはんだ付けするときのテクニックです。

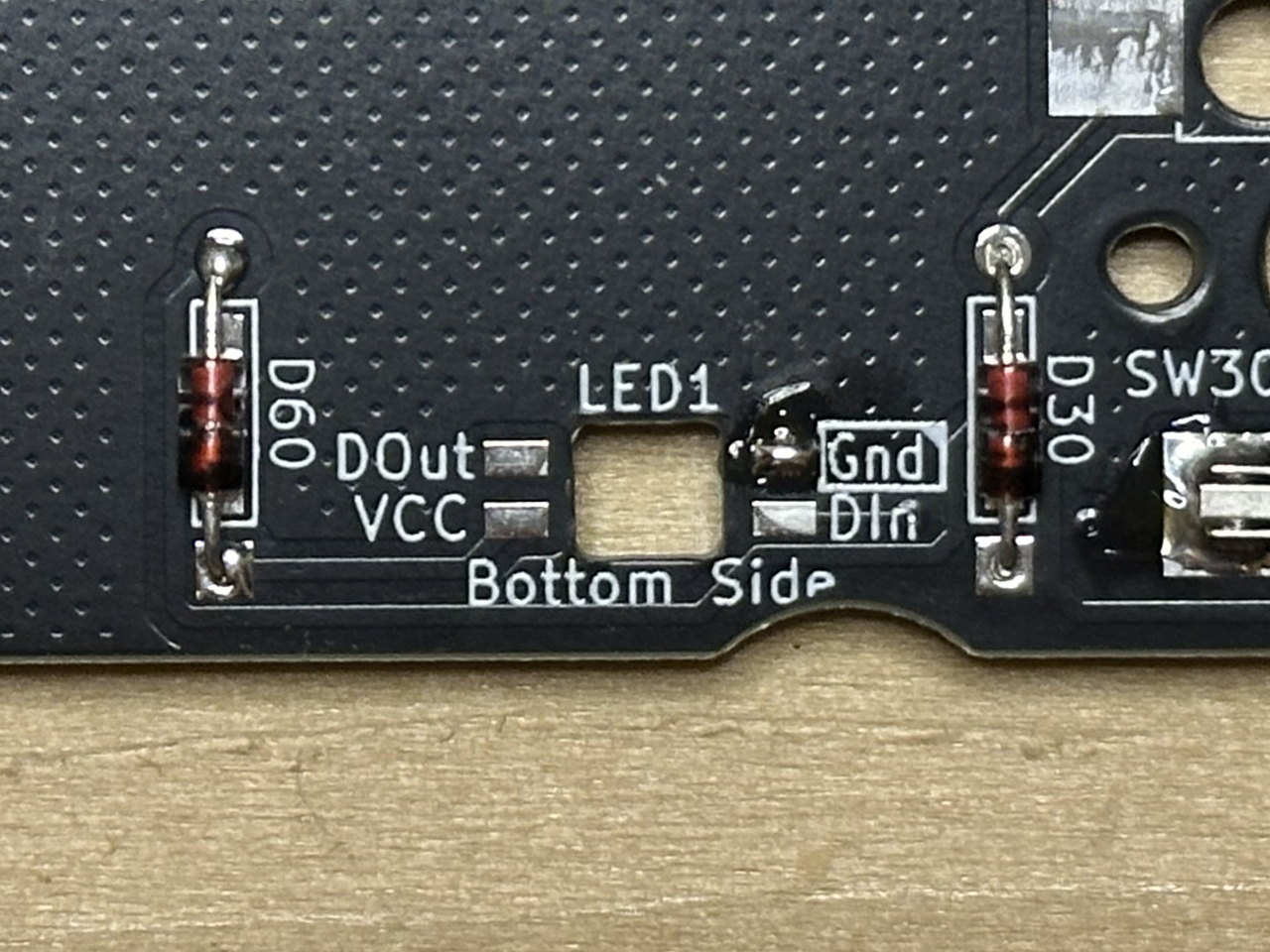

ここでは「Gnd」にほんの少しはんだを盛り付けました。これで予備はんだができています。

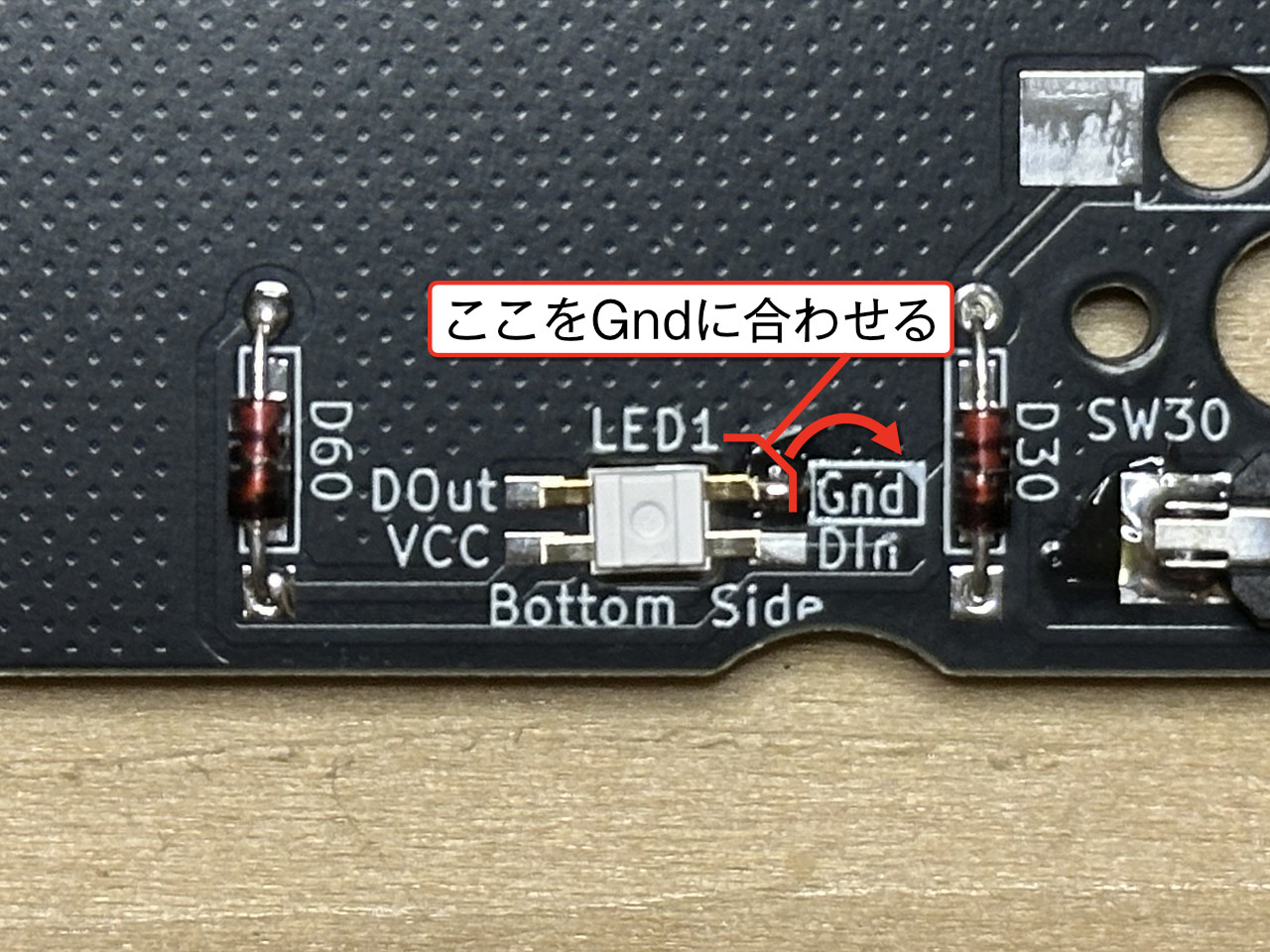

LEDは、メイン基板の「LED1」と書かれている側から見て、点灯する面を下にして置きます。「Gnd」のパッドに、斜めの欠けがある足が来ていることを確認してください。
ピンセットでLEDを押さえながらパッド上の予備はんだをはんだごてで溶かし、LEDを固定します。LEDは熱に弱いので、はんだ付けは手早く行ってください。

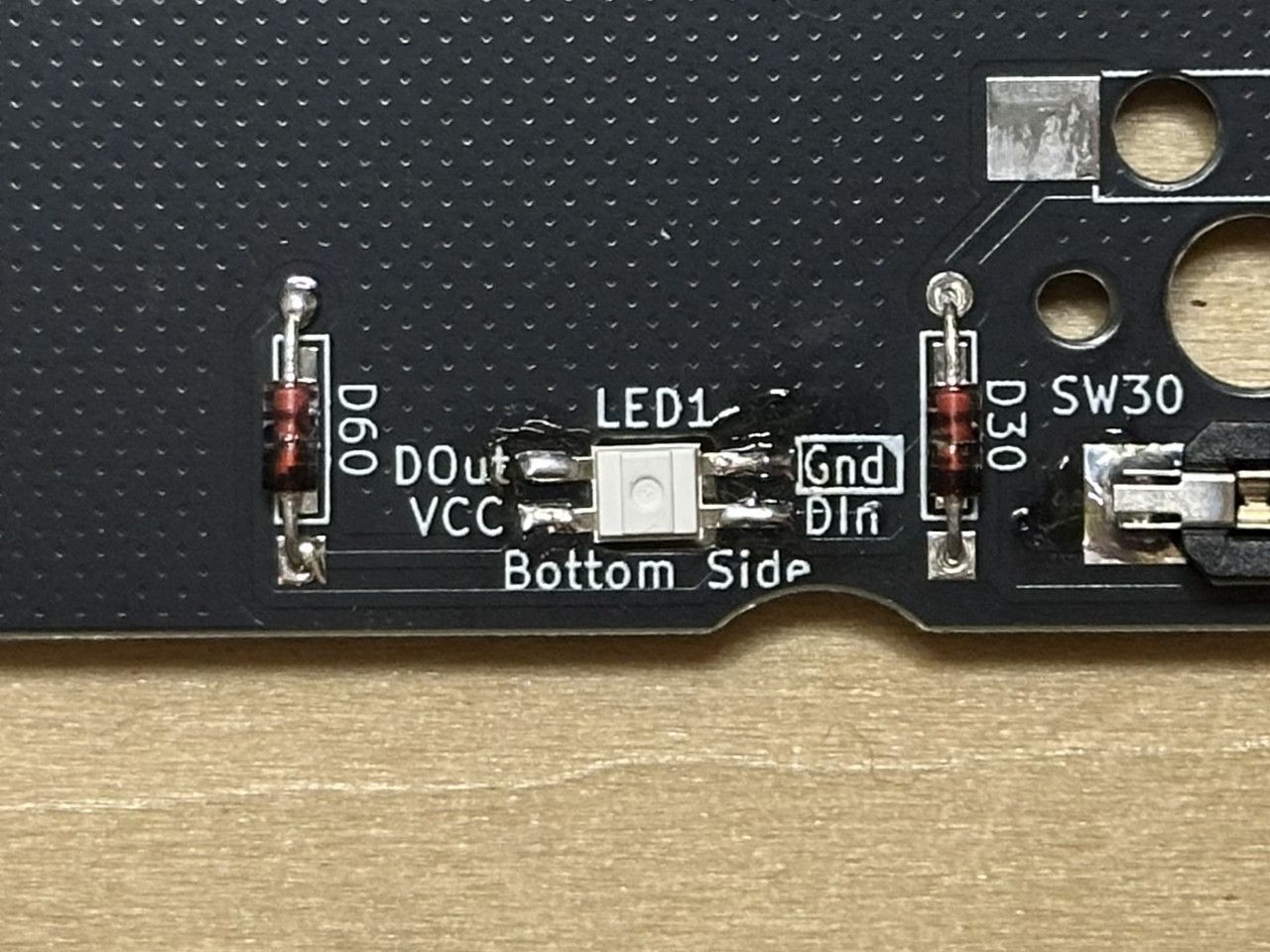

続いて3つの足をはんだ付けしましょう。1か所はんだ付けするたびに少し待ち、LEDが冷めてから次のはんだ付けを行います。2か所はんだ付けしたら先ほどと同じように基板を180度回転させて、残る2か所をはんだ付けします。Gndの足にも少しはんだを盛り付けます。
RP2040-Zeroのはんだ付け（25分程度）
- ピンヘッダにRP2040-Zeroをはんだ付け（15分程度）
- メイン基板にピンヘッダをはんだ付け（20分程度）
RP2040-Zeroをメイン基板に取り付けます。この手順が完了するとRP2040-Zeroはメイン基板から取り外せなくなります。RP2040-Zeroの向きやピンのずれなどに十分注意してください。ミスをした場合のために、BOOTHでメイン基板のみの購入も可能にする予定です。

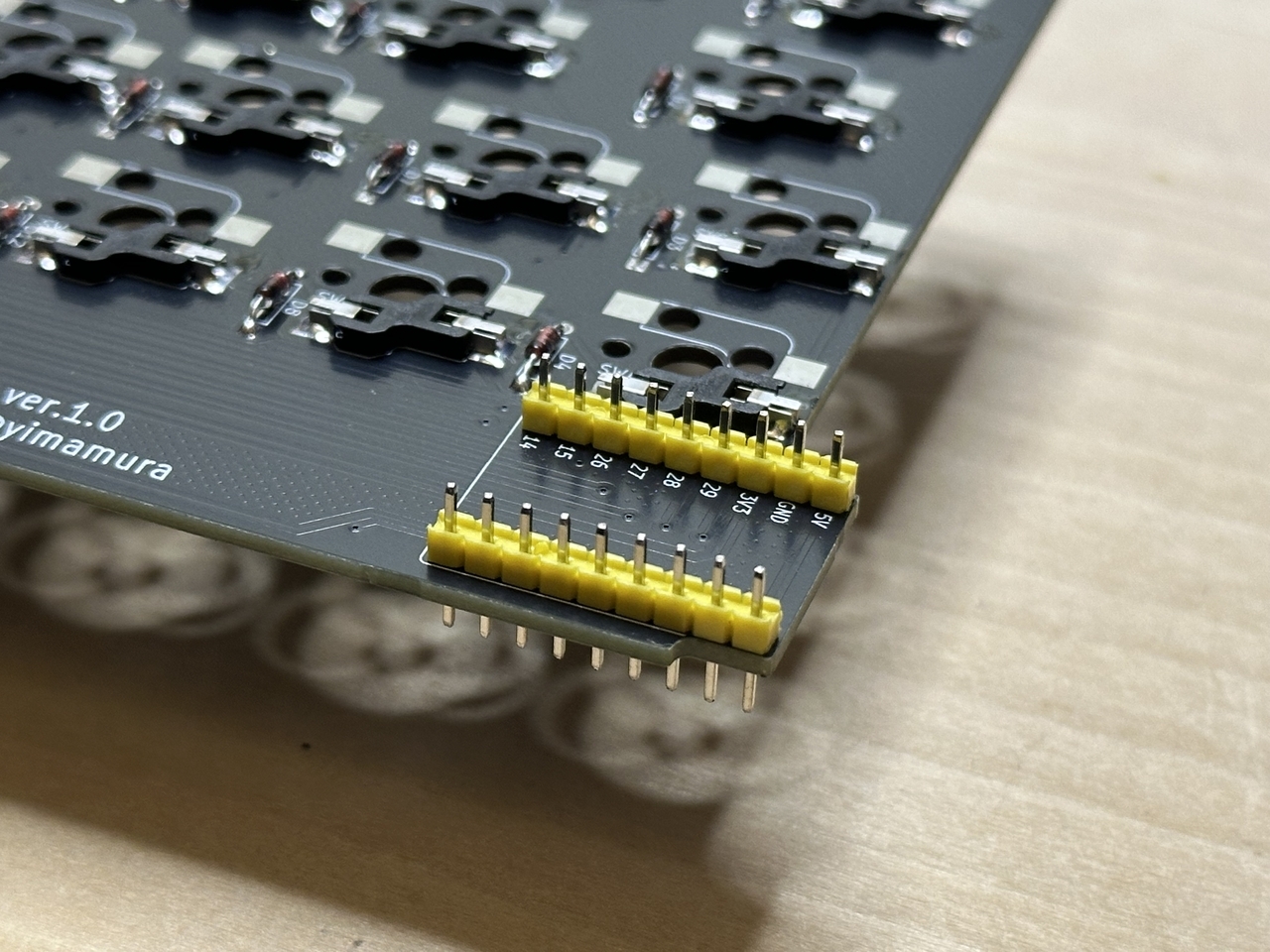

まずRP2040-Zeroに付属のピンヘッダのうち、9ピンのものを2つ、メイン基板に差し込みます。このとき、ピンの長い方を基板に差し込んでください。
次にRP2040-Zeroをピンに差し込みます。このとき、RP2040-Zeroは基板上のUSBコネクタや2つのスイッチが外側になる（差し込んだあとも指で触ることができる）向きにします。

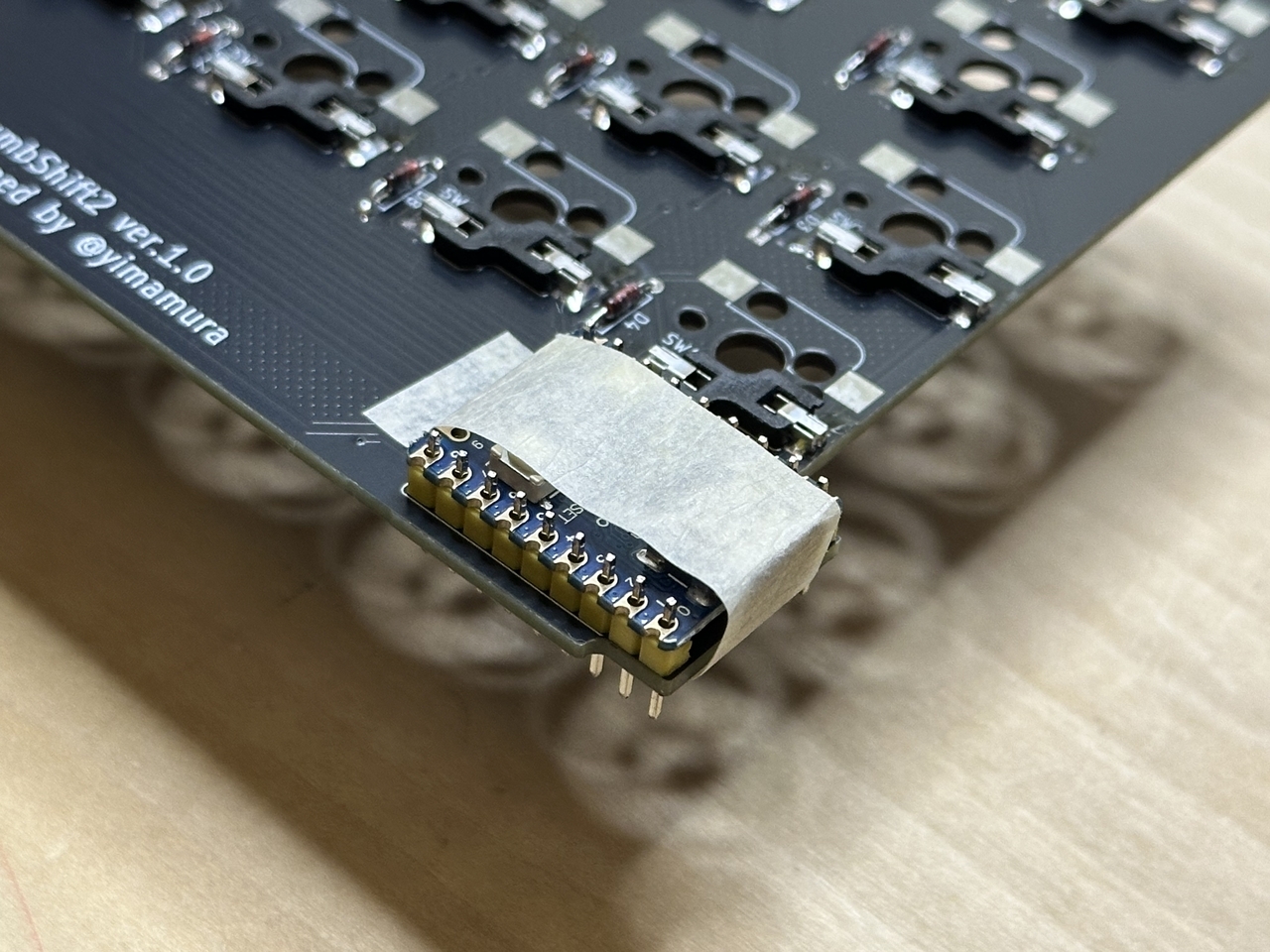

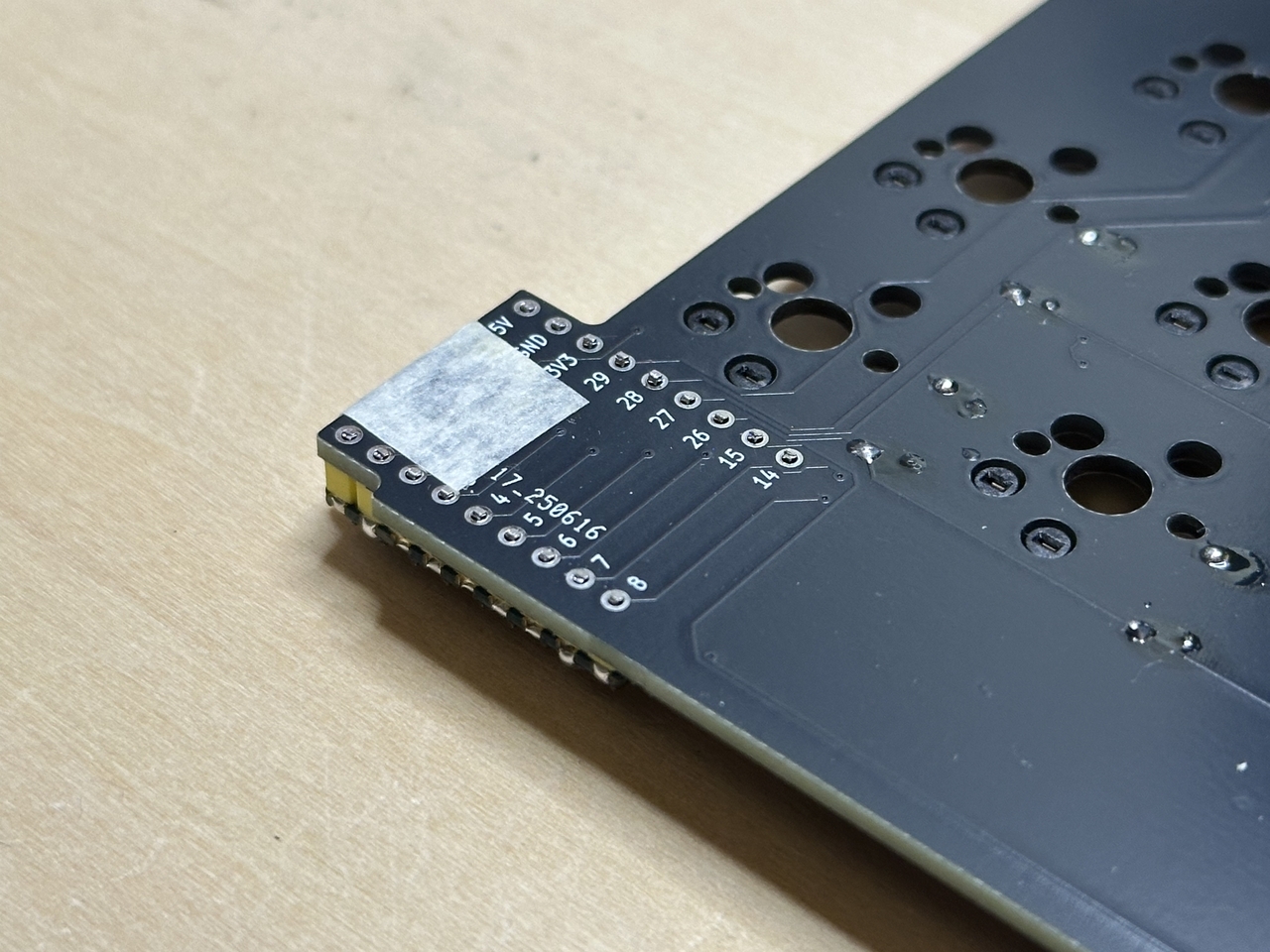

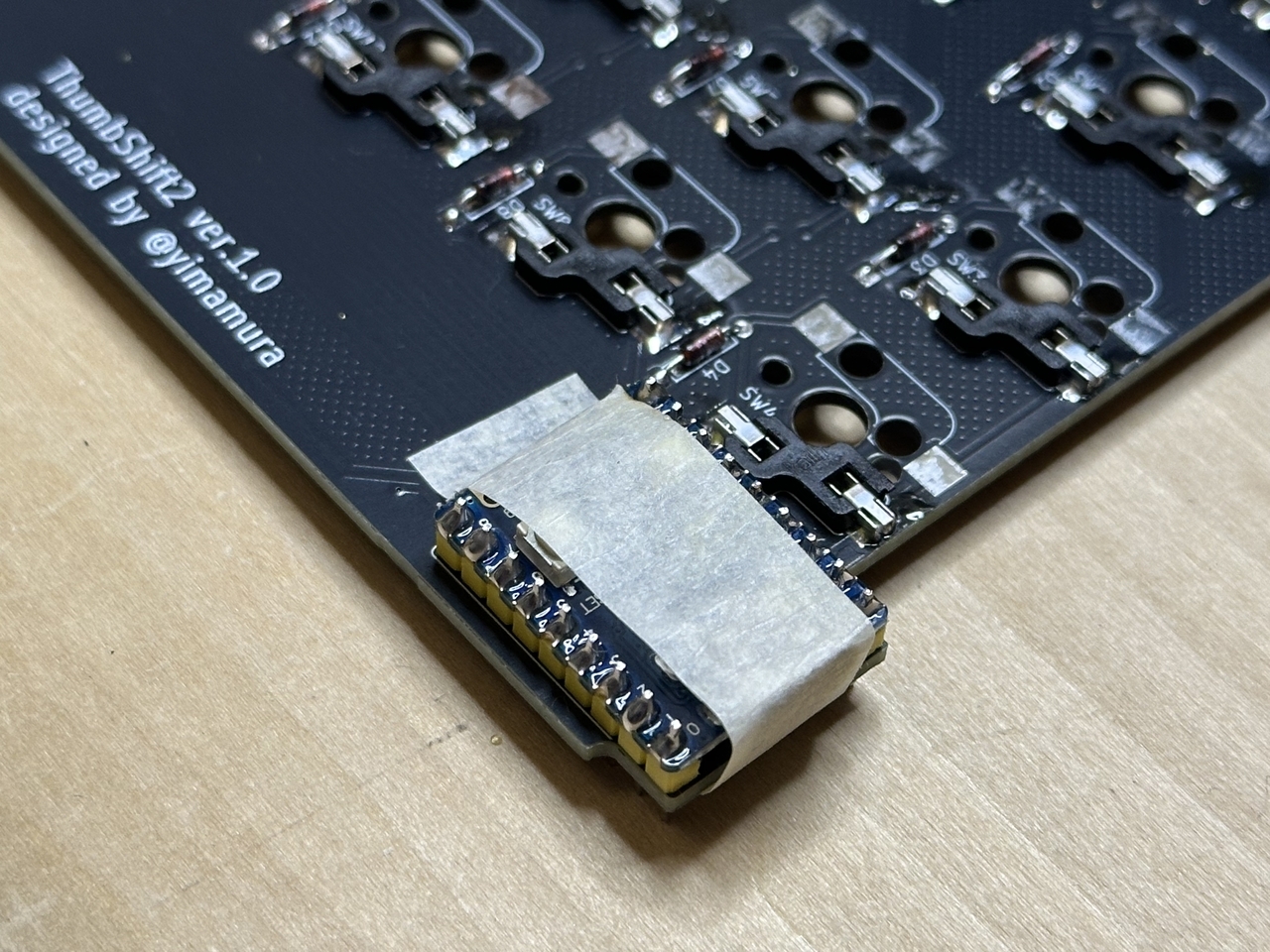

マスキングテープでRP2040-Zeroをメイン基板に固定します。メイン基板とピンヘッダ、ピンヘッダとRP2040-Zeroにすき間ができないようにしてください。
RP2040-Zero側のピンヘッダをはんだ付けします。まず四隅のピンをはんだ付けし、RP2040-Zeroとピンヘッダの樹脂パーツの間にすき間ができていないことを確認してください。すき間ができていたら、ピンセットでRP2040-Zeroを押さえつつ、すき間のあるピンヘッダのピンにはんだごてを当ててください。はんだが溶けてすき間がふさがります。

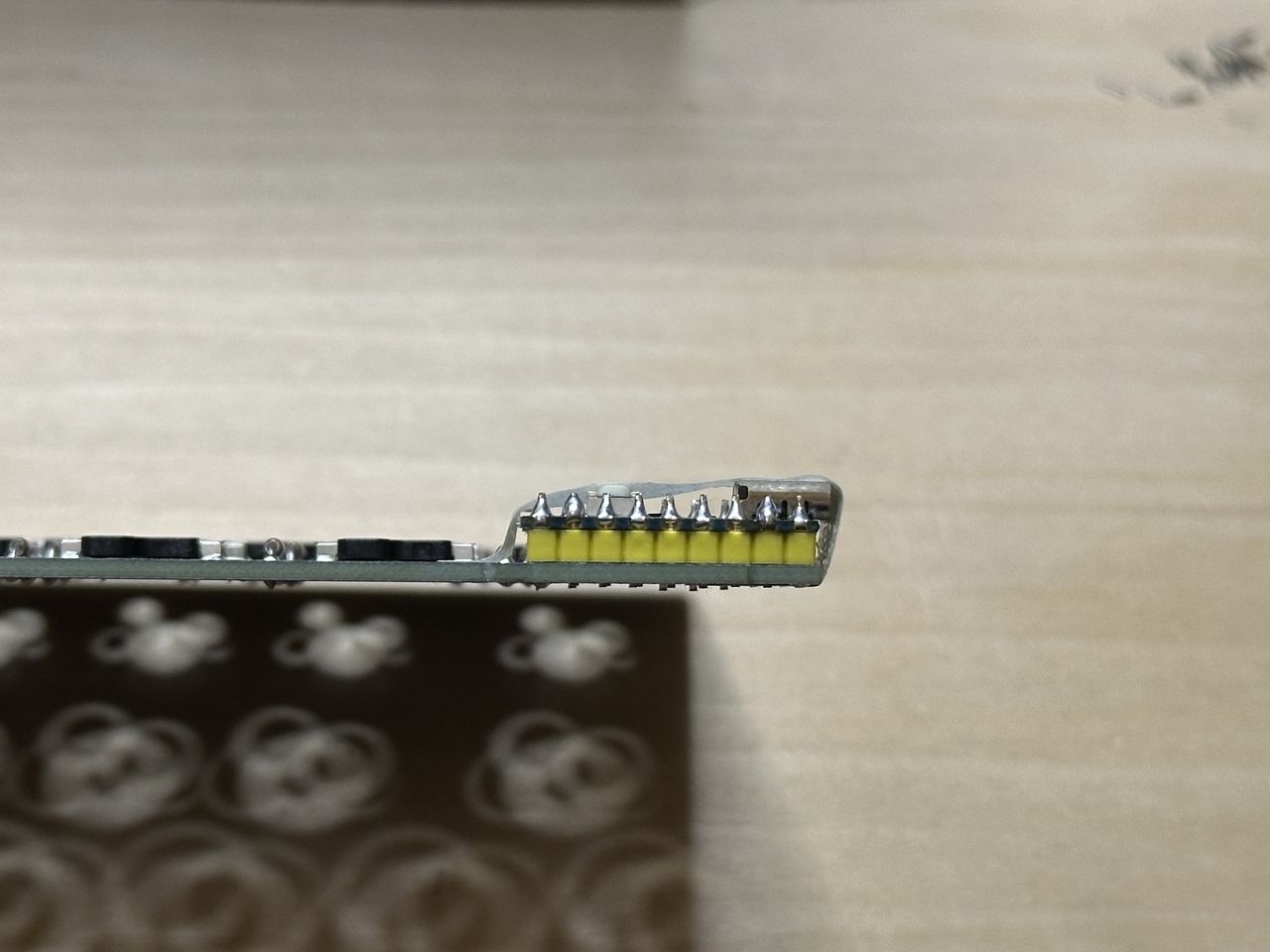

ピンヘッダの樹脂パーツとRP2040-Zeroの間にすき間がなければ、RP2040-Zero側のピンをすべてはんだ付けします。

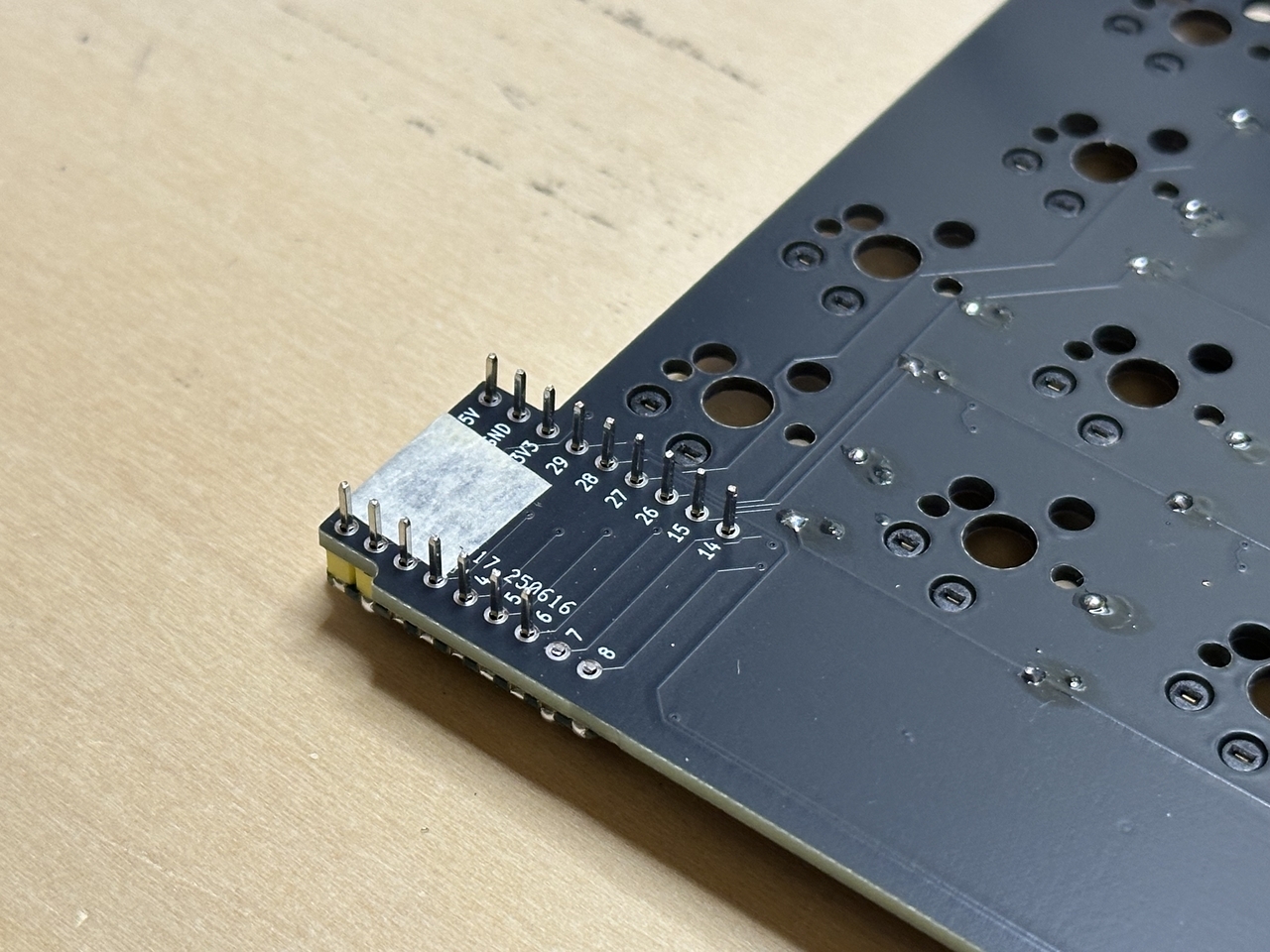

基板を裏返します。メイン基板のスルーホールから出ているピンをすべて、ニッパーで切り落としていきます。
- ピンを切り落として
- こうする

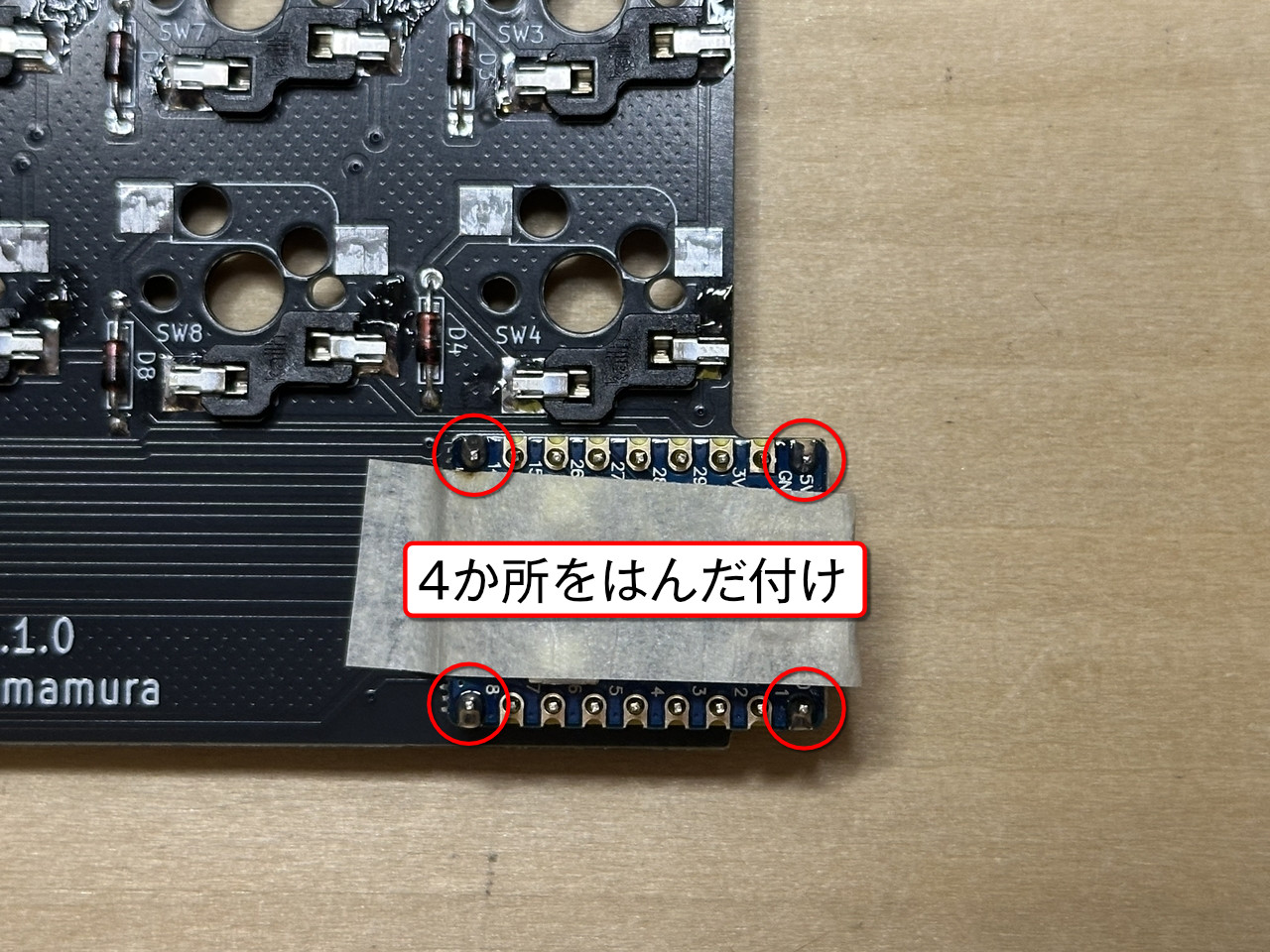

ピンヘッダのピンをメイン基板にはんだ付けしていきます。先ほどと同じように、まず四隅のピンをはんだ付けしましょう。メイン基板とピンヘッダの樹脂パーツとの間にすき間ができていないか確認します。すき間ができていたら、RP2040-Zeroを押さえつつ反対面のピンにはんだごてを当ててください。
ピンヘッダの樹脂パーツとメイン基板の間にすき間がなければ、メイン基板裏側の残るピンをすべてはんだ付けします。
これで、RP2040-Zeroのはんだ付けは完了です。マスキングテープをはがしましょう。

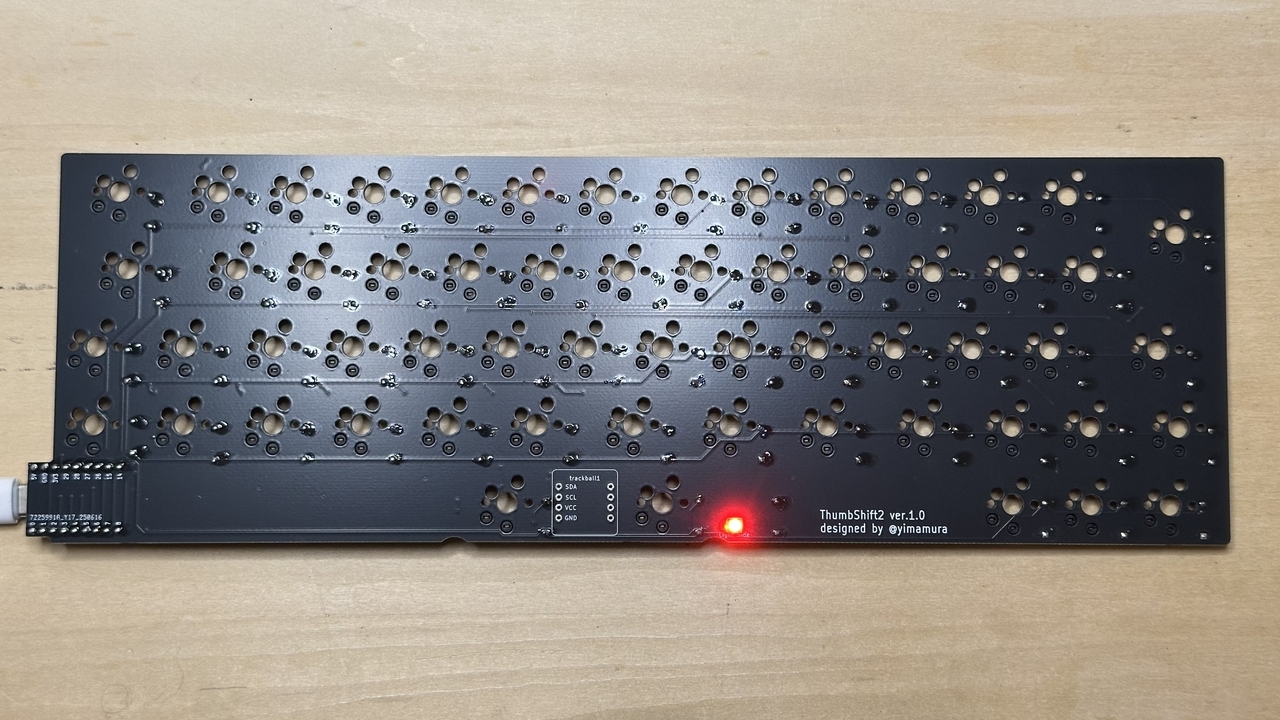

ここでメイン基板をパソコンに接続してみましょう。USBケーブルでつなぎます。接続すると先ほどはんだ付けしたLEDが赤く点灯するはずです。無事点灯したらケーブルを抜き、次の手順へ進んでください。
もしLEDが点灯しなかったら、まずLEDのはんだ付けか所を見直してください。LEDがきちんとはんだ付けされていなかったり、LEDの向きや表裏が違っている可能性や、LEDが熱で焼損した可能性があります。向きや表裏が違うだけならはんだ吸い取り線を使ってLEDを取り外し、はんだ付けし直します。LEDのはんだ付け向きに間違いがないなら新しくLED（SK-6812MINI-E）を調達し、やはりはんだ吸い取り線を使ってLEDを外し、新しいLEDに交換します。それでもLEDが点灯しなかった場合はX（@yimamura）のDMなどへご連絡ください。
（オプション）AZ1UBALLの組み立て（20～30分程度）
トラックボールユニットのAZ1UBALLをThumbShift2に取り付ける場合の手順です。
- AZ1UBALLにピンヘッダをはんだ付け（10分程度）
- ピンソケットをメイン基板にはんだ付け（5～10分程度）
- AZ1UBALL本体の組み立て（5～10分程度）

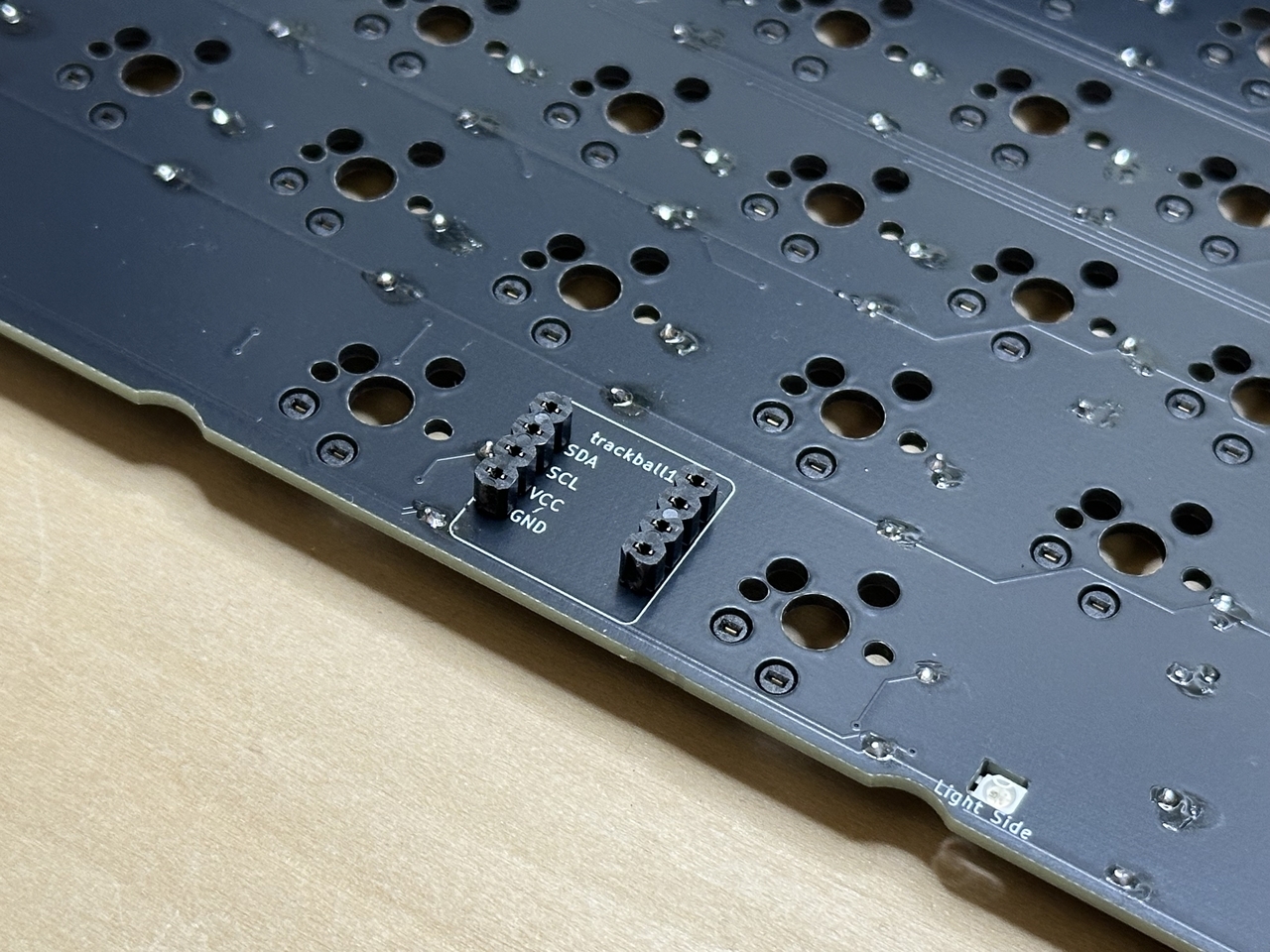

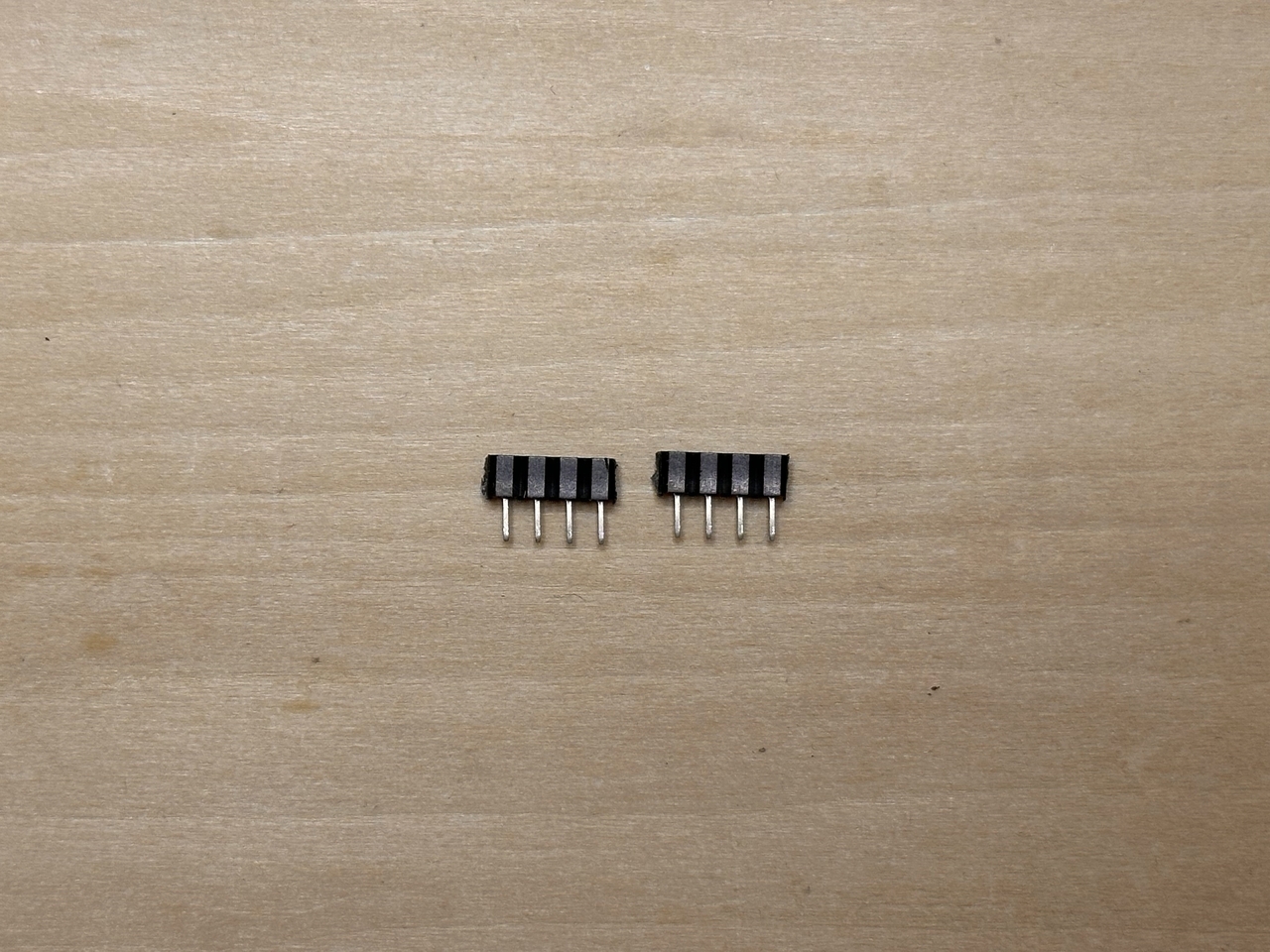

まずAZ1UBALL用のシングルピンソケット（4ピン）を、ダイオードをはんだ付けした面からメイン基板に差し込みます（※ピンソケットはまだはんだ付けしません）。

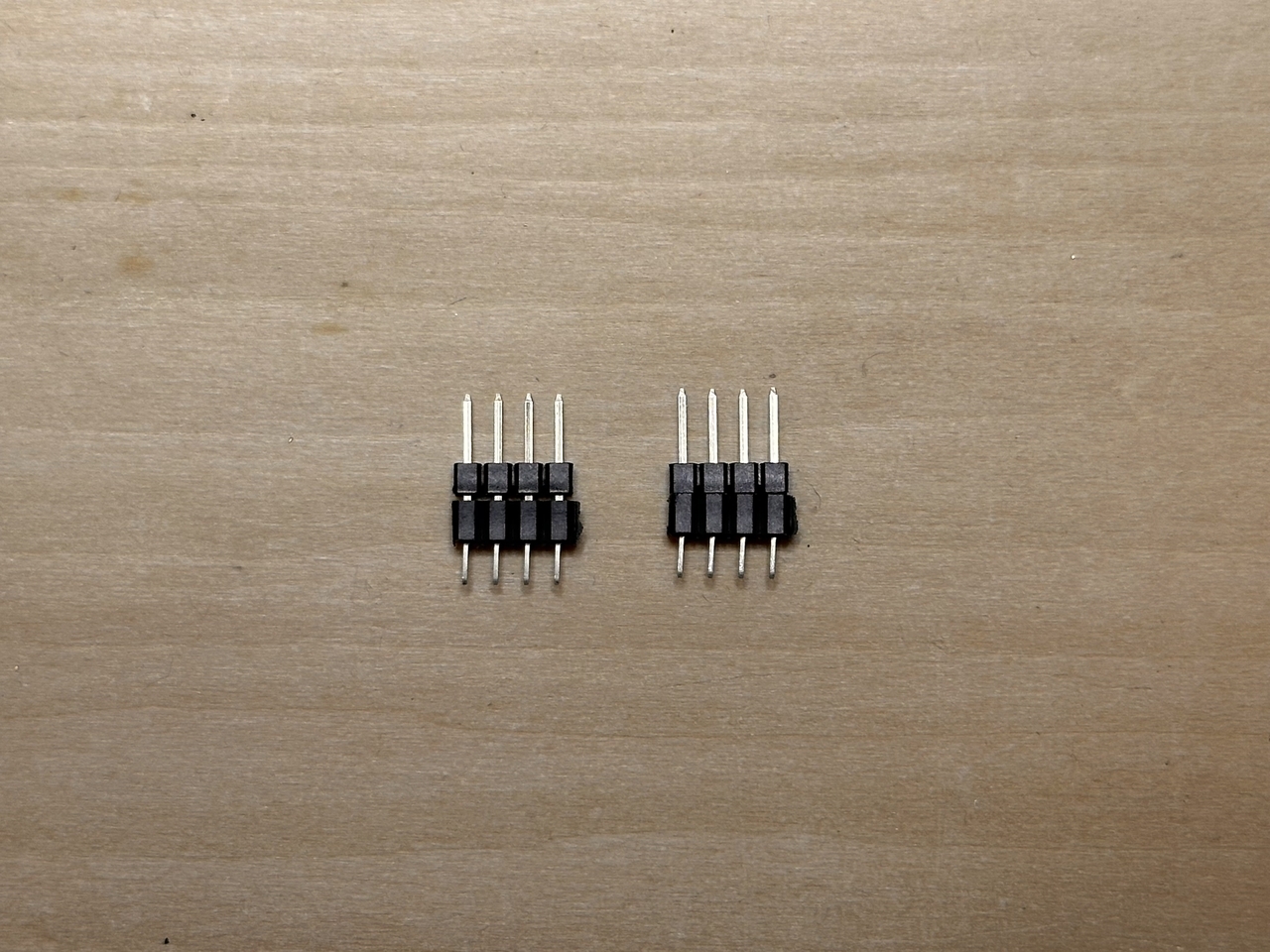

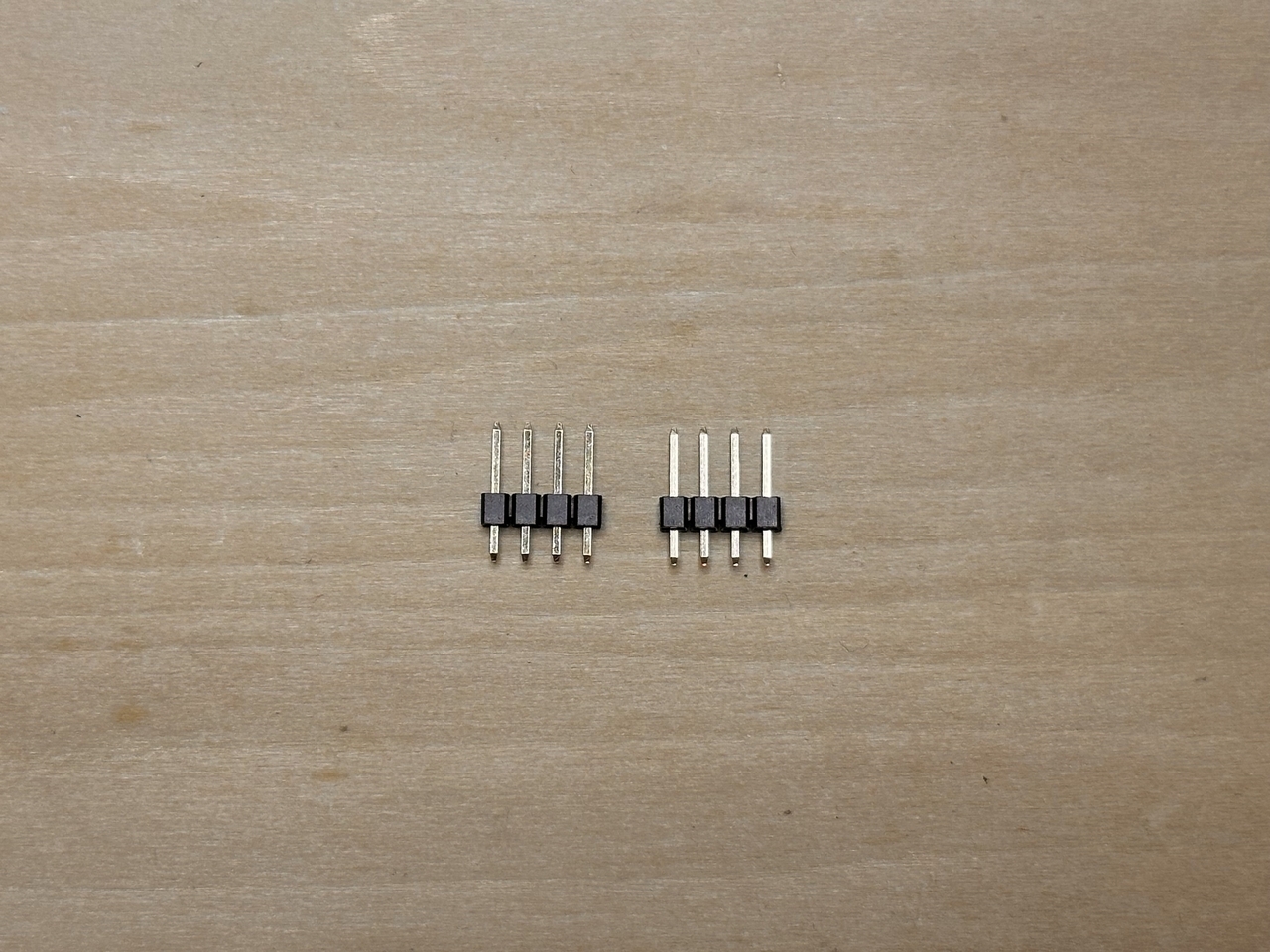

ピンヘッダのピンのうち、短い方をさらに0.5～1ミリ程度短くします。ピンヘッダの短い側が2～2.5ミリ程度となる状態が理想です。下の写真は、左がシングルピンソケットにそのままピンヘッダを差し込んだところです。ピンソケットとピンヘッダの樹脂パーツに少しすき間ができています。右はすき間がなくなるよう、ラジオペンチで調整したものです。

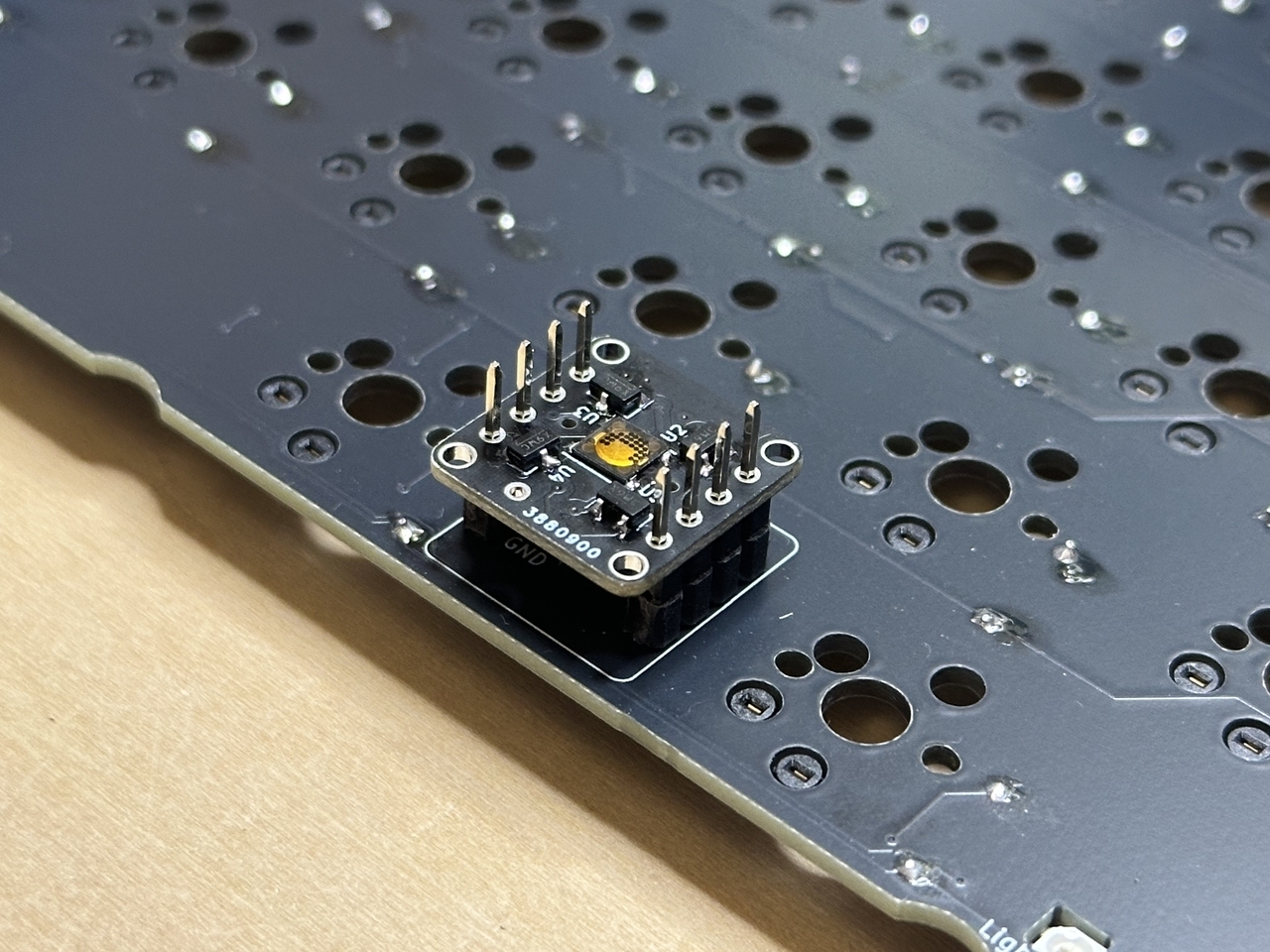

メイン基板から順に、シングルピンソケット－ピンヘッダ－AZ1UBALLの下の基板（左右に計12個の穴が空いているほう）の順に重ねます。ピンヘッダは短くした側のピンをピンソケットに差し込みます。
参考のため、AZ1UBALLをこの高さにして完成したときの状態を示します。

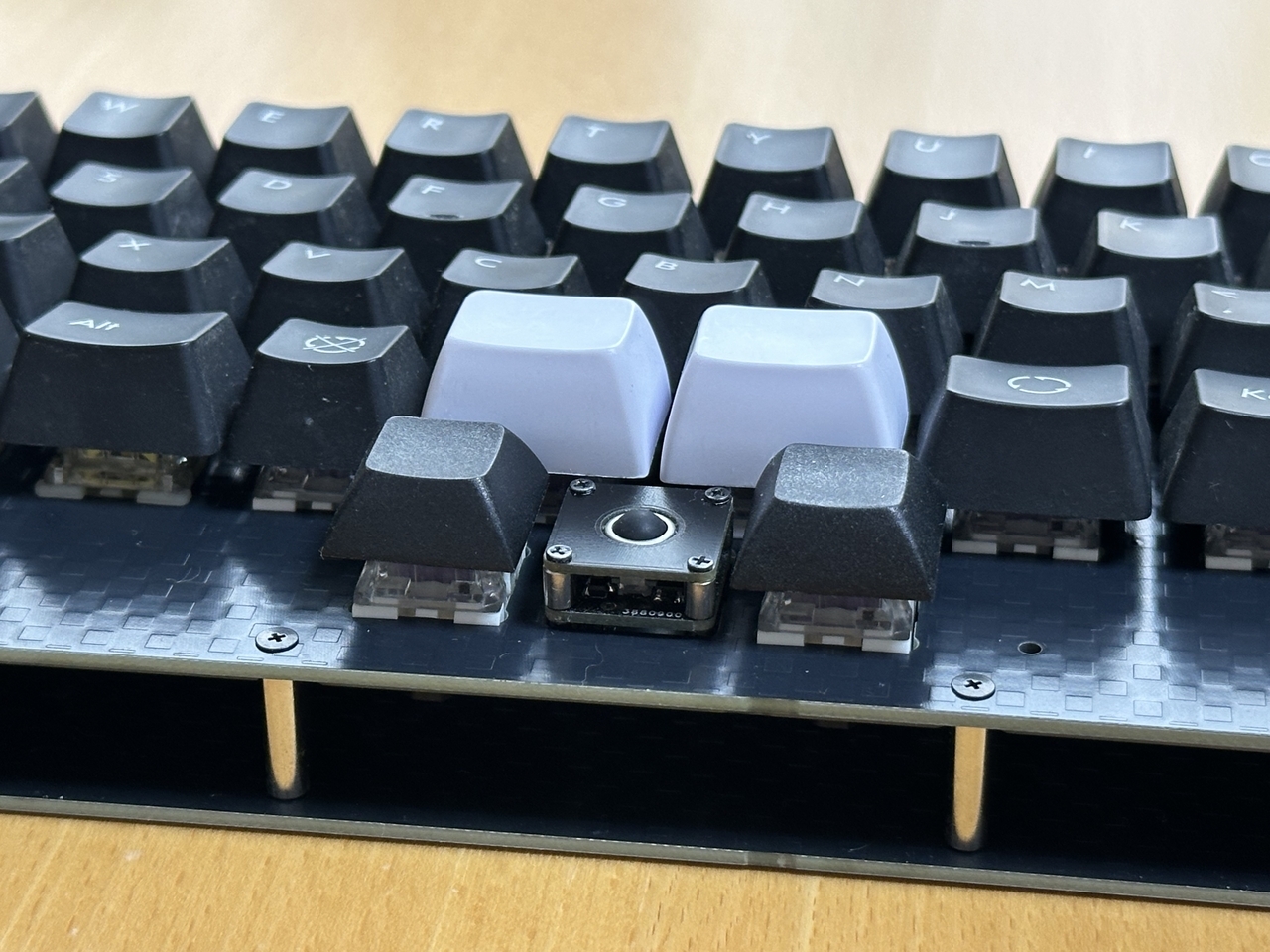

- Choc v2キースイッチを使う場合

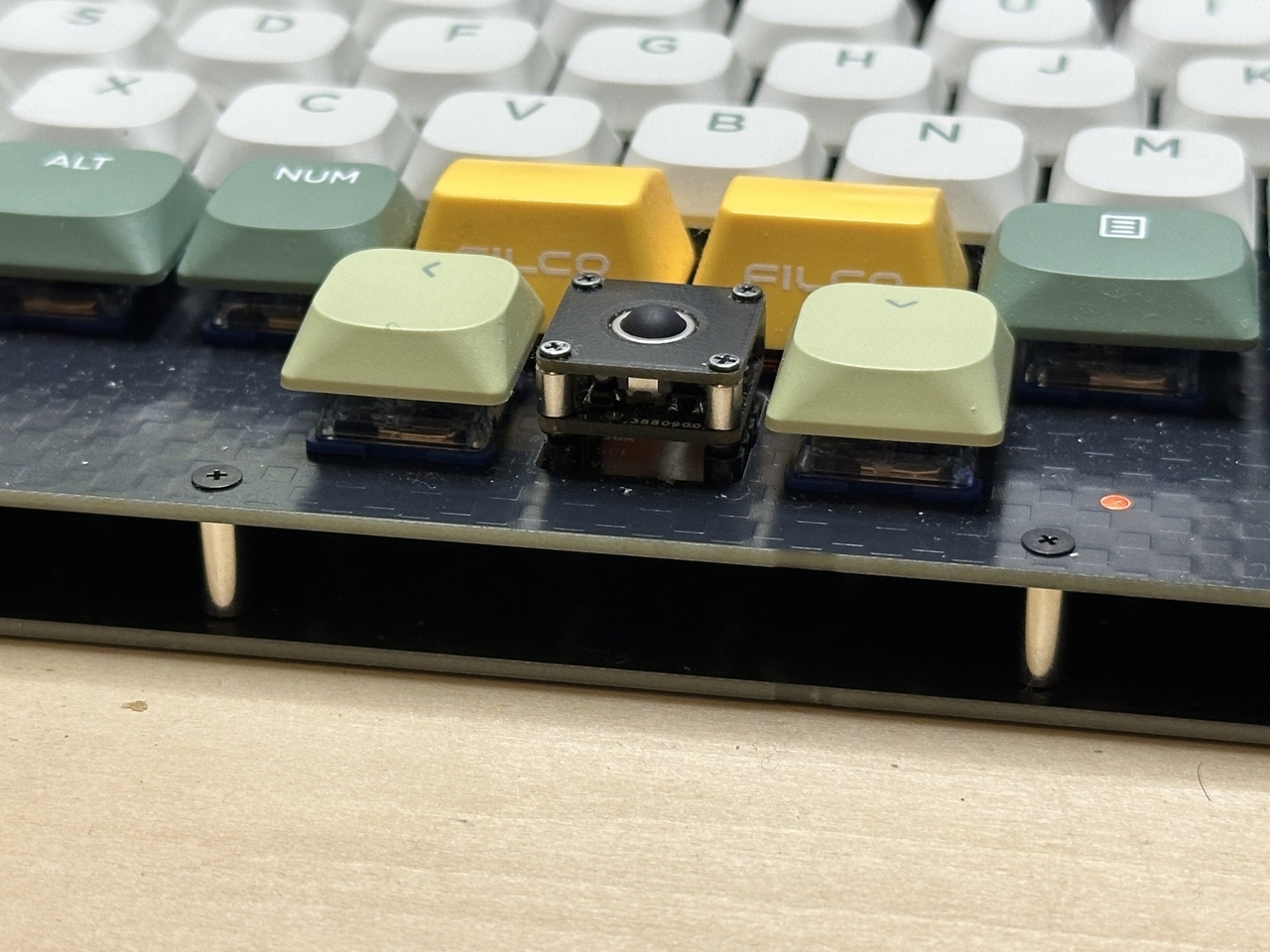

- CherryMX互換キースイッチを使う場合
AZ1UBALLをもっと低くし、かつ取り外せるようにしたい場合は、ピンヘッダからピンを引き抜いてピンのみはんだ付けする方法があります。詳しくは「
さて、ピンヘッダのピンはAZ1UBALLの下基板から出ている状態ですので、これをニッパーで切断しはんだ付けします。

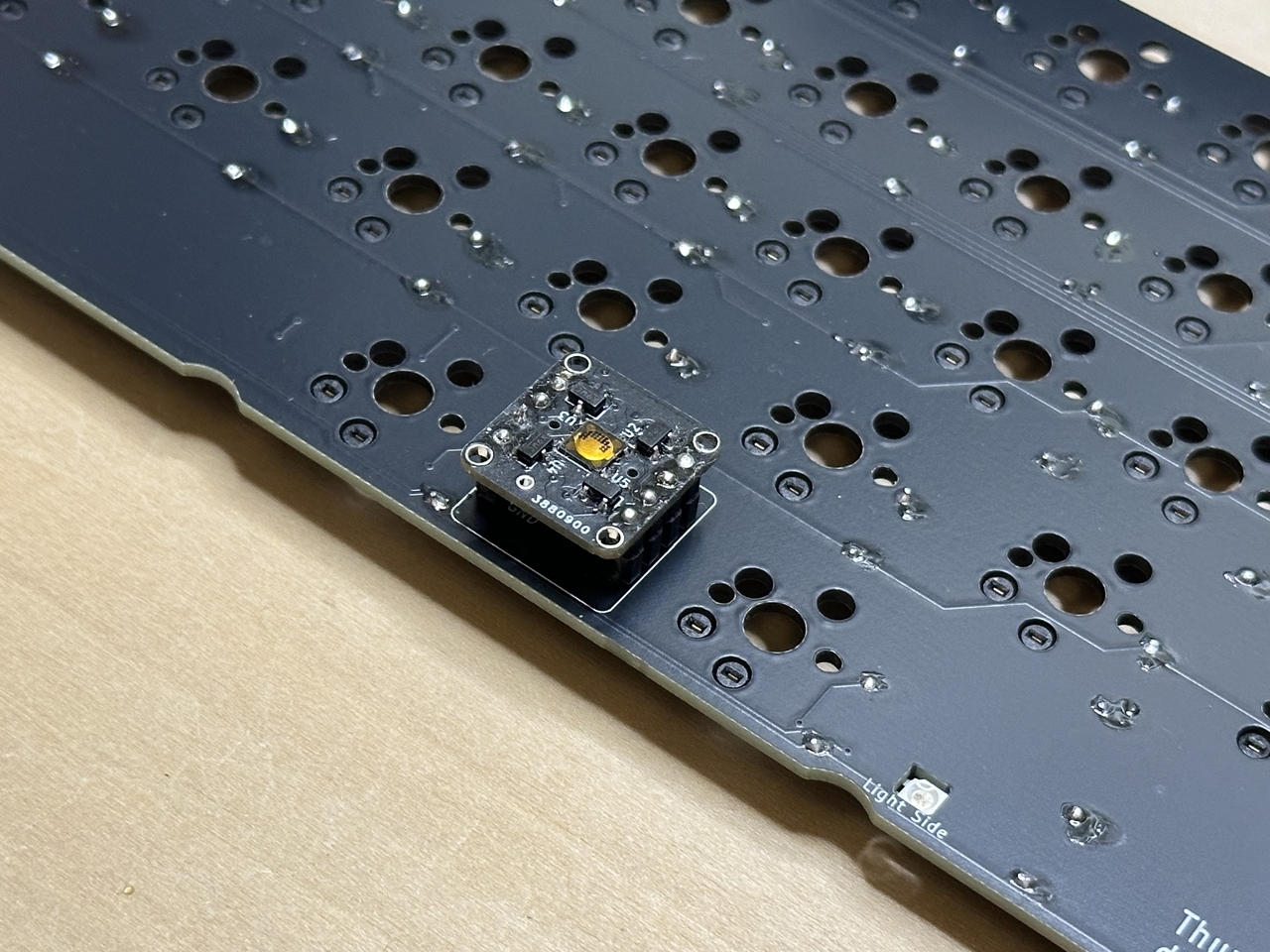

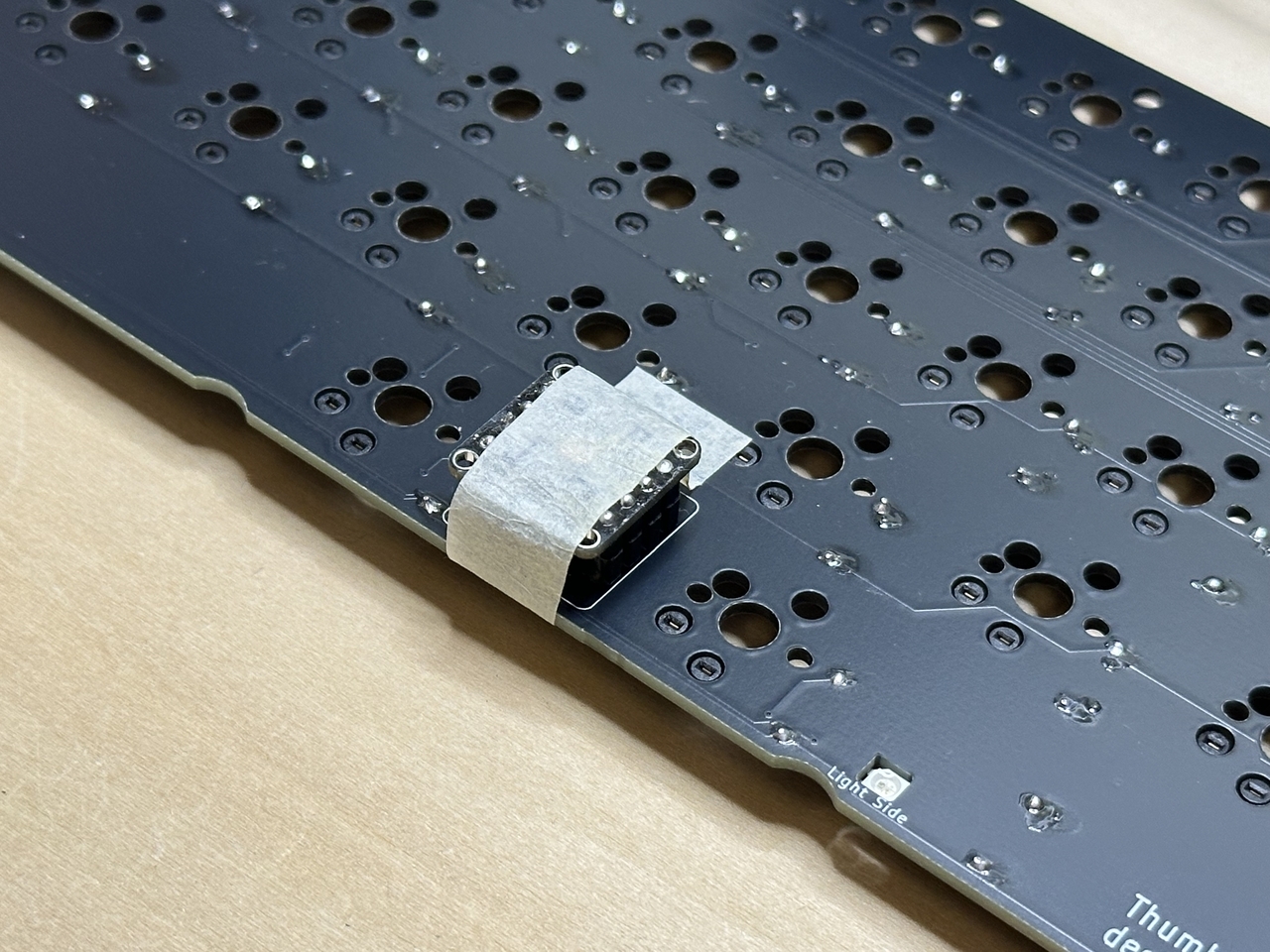

次にAZ1UBALLをマスキングテープで固定します。
メイン基板を裏返し、ピンソケットをはんだ付けします。
これで全組み立て工程のうち、はんだごてを使う作業は終了です。お疲れさまでした。
マスキングテープをはがし、AZ1UBALLをメイン基板から取り外して組み立てます。AZ1UBALLの組み立て方は「組み立て方 - AZ1UBALL」を参照してください。

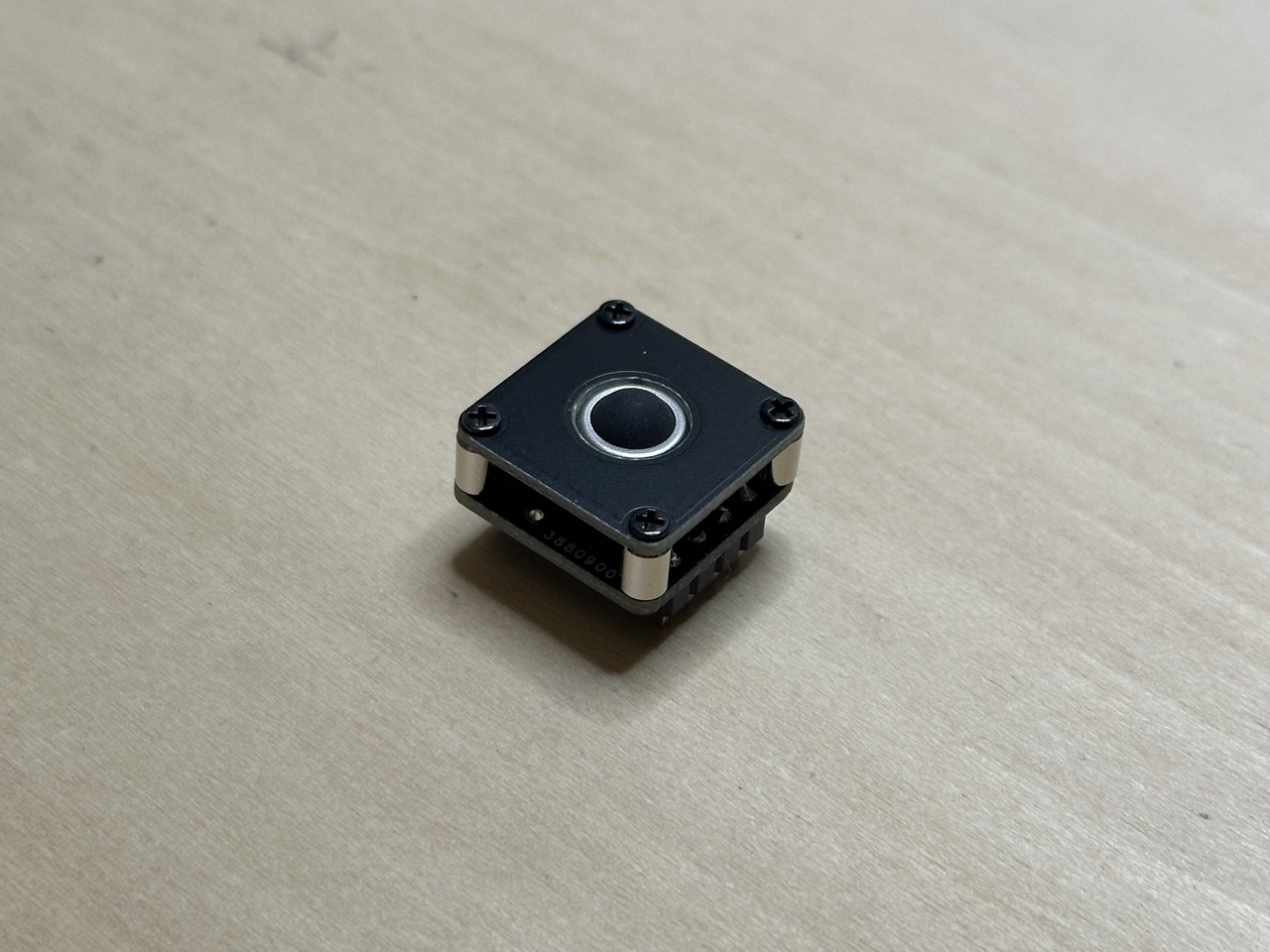

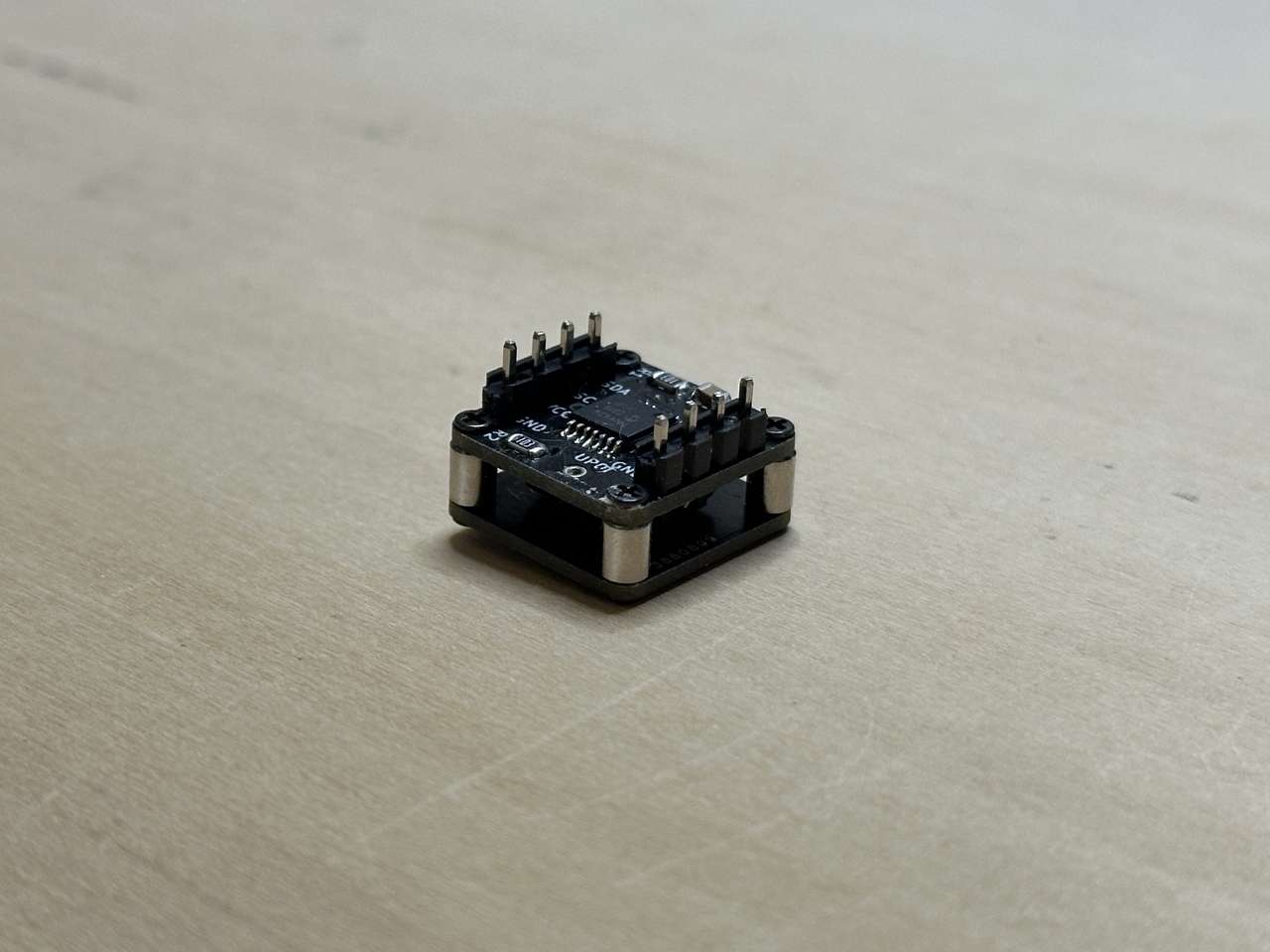

組み立てたAZ1UBALLを裏返すとこのようになっています。
キーボード全体の組み立て（25分程度）
最後に、キーボード全体を組み立てます。
- メイン基板とスイッチプレートを重ねてキースイッチを装着（10分程度）
- ボトムプレートにスペーサをねじ止め（5分未満）
- ボトムプレートにスイッチプレートを重ねてねじ止め（5分未満）
- キーキャップとAZ1UBALLを装着（10分程度）
スイッチプレートの1か所、四隅のどれかにキースイッチを装着します。キースイッチの向きに十分注意してください。Choc v2キースイッチはキースイッチのピンが手前に、CherryMX互換キースイッチはキースイッチのピンが奥に来るように装着します。Gateron Low Profile 3.0キースイッチの場合はCherryMX互換キーと同様、キースイッチのピンが奥に来るように装着します。
スイッチプレートの下にメイン基板を持ってきます。スイッチプレートとメイン基板を重ねたとき、スイッチプレートのすべてのキー穴にメイン基板のスイッチソケットが見えていることを確認し、スイッチプレートごしにキースイッチをメイン基板に装着します。
一つに重なったスイッチプレートとメイン基板を裏返してみましょう。キースイッチがスイッチソケットにきちんと装着されていると、ソケットの金具にキースイッチのピンが刺さっているのが見えます。

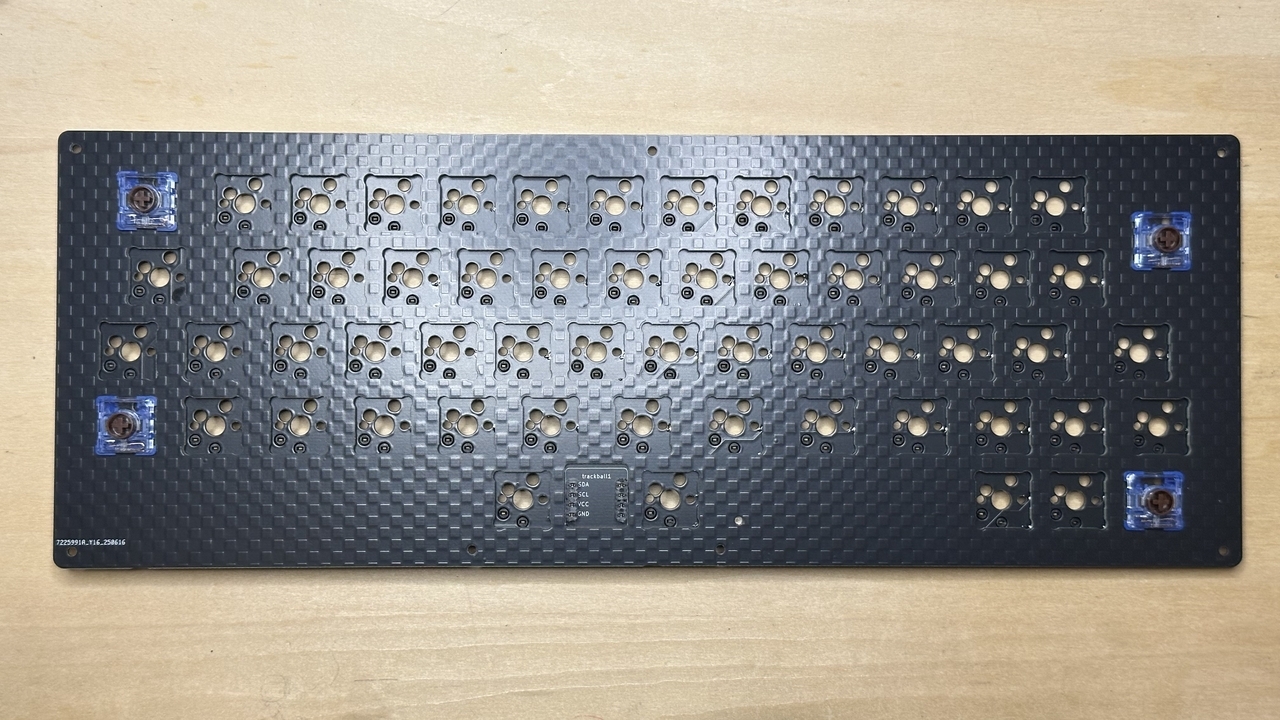

スイッチプレートの四隅の残る3つにキースイッチを装着します。これでスイッチプレートとメイン基板がずれなくなります。

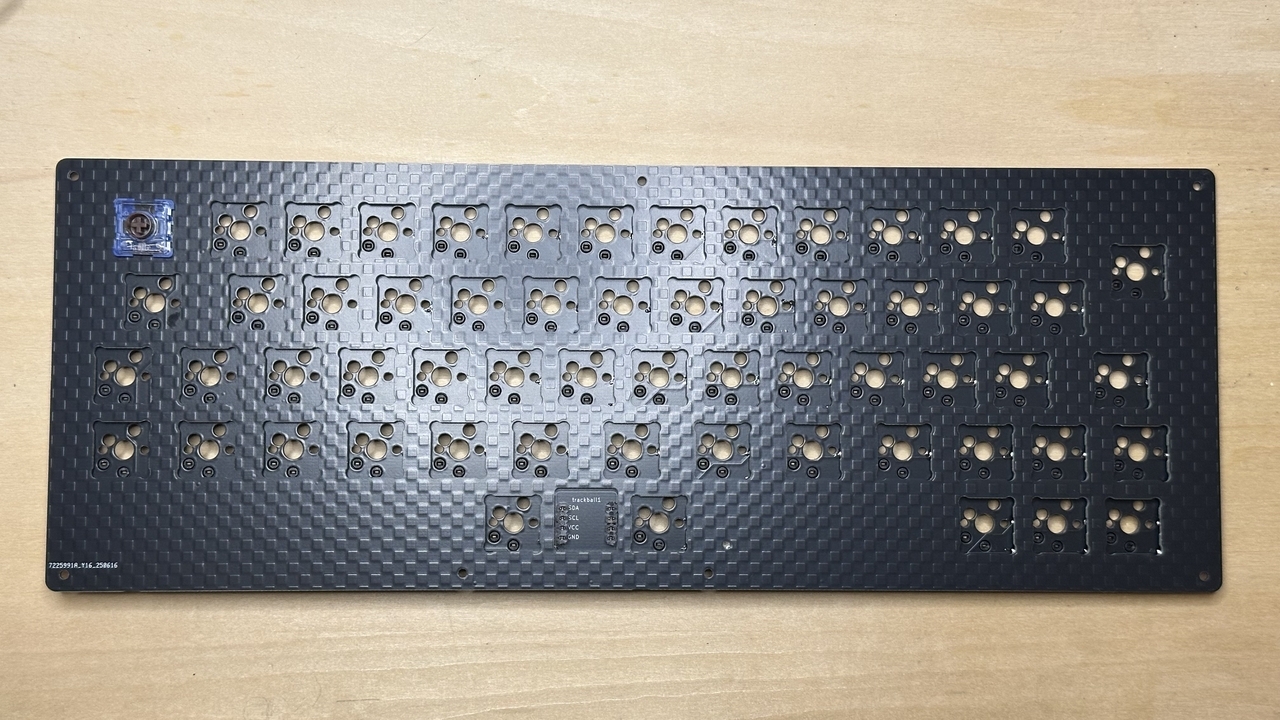

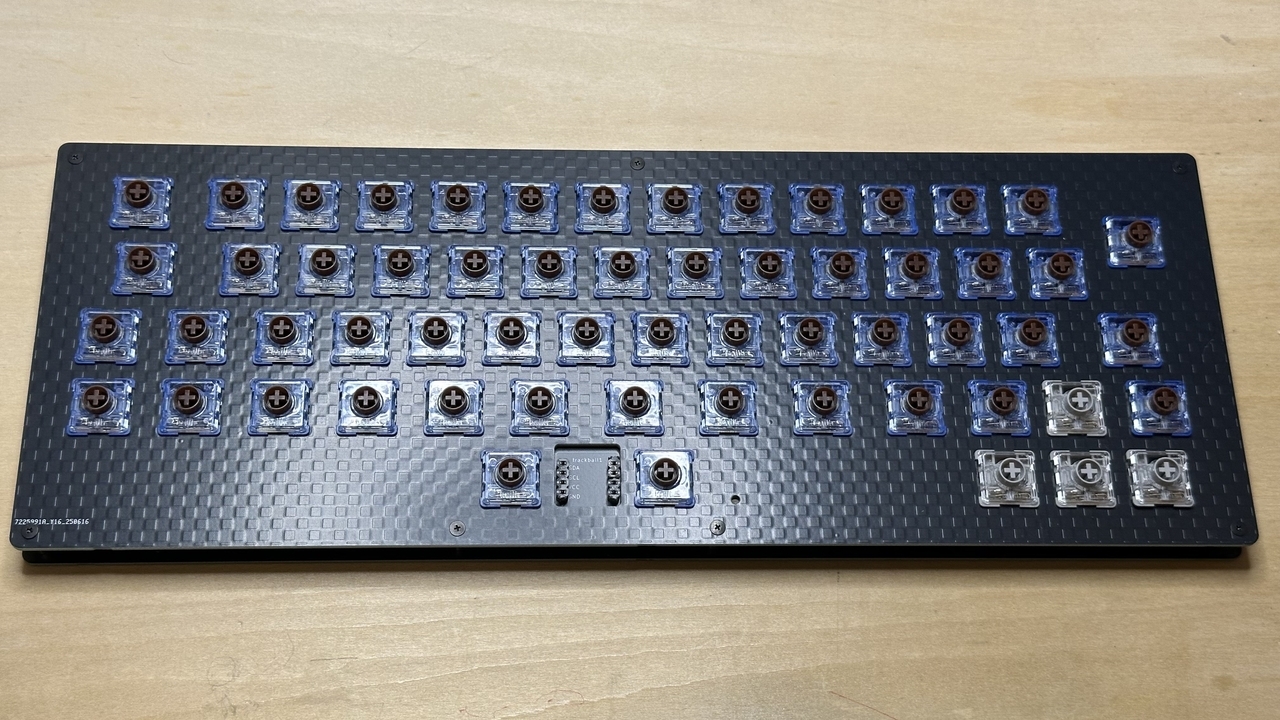

キースイッチをすべて装着してください。

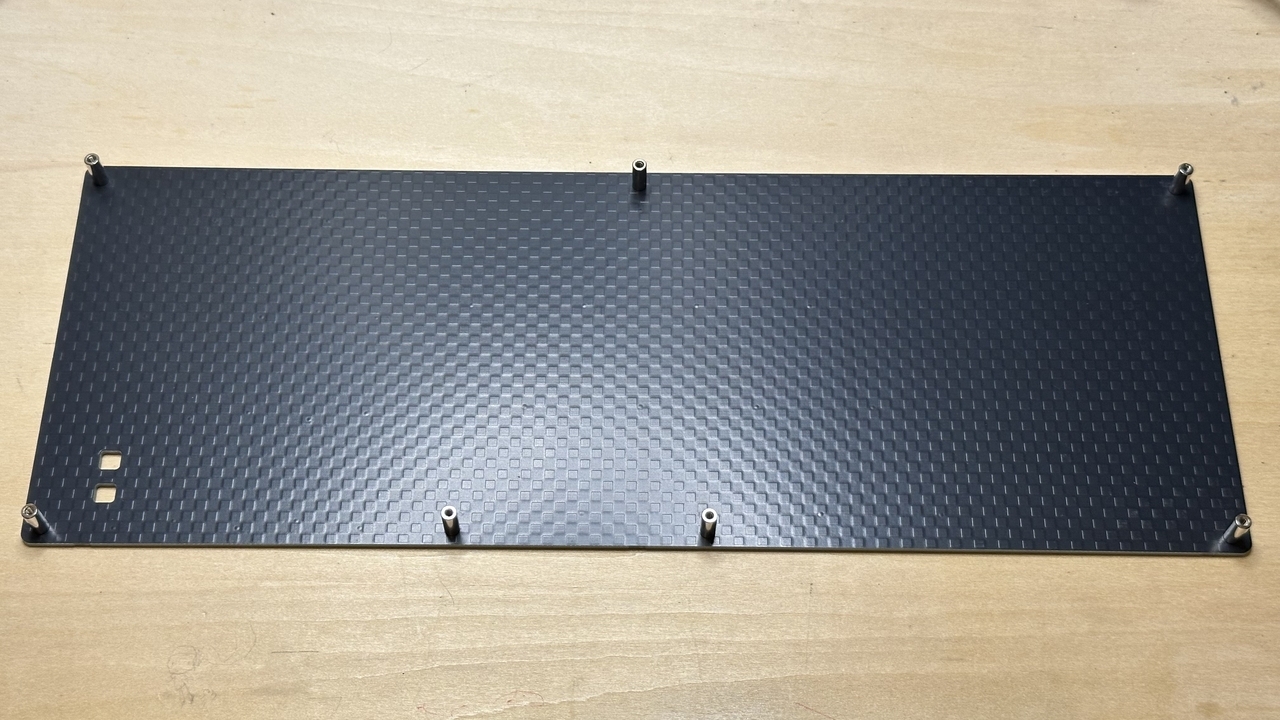

ボトムプレートにスペーサを7か所ねじ止めします。
ボトムプレート上にスイッチプレートを置き、7か所をねじ止めします。
AZ1UBALLを装着します。AZ1UBALLの裏を見て、「SDA」「SCL」「VCC」「GND」の刻印が合う向きでピンソケットに装着してください。
キーキャップを装着します。
最後に必要に応じて、オプションに示したすべり止めのゴム足をボトムプレートに取り付けます。

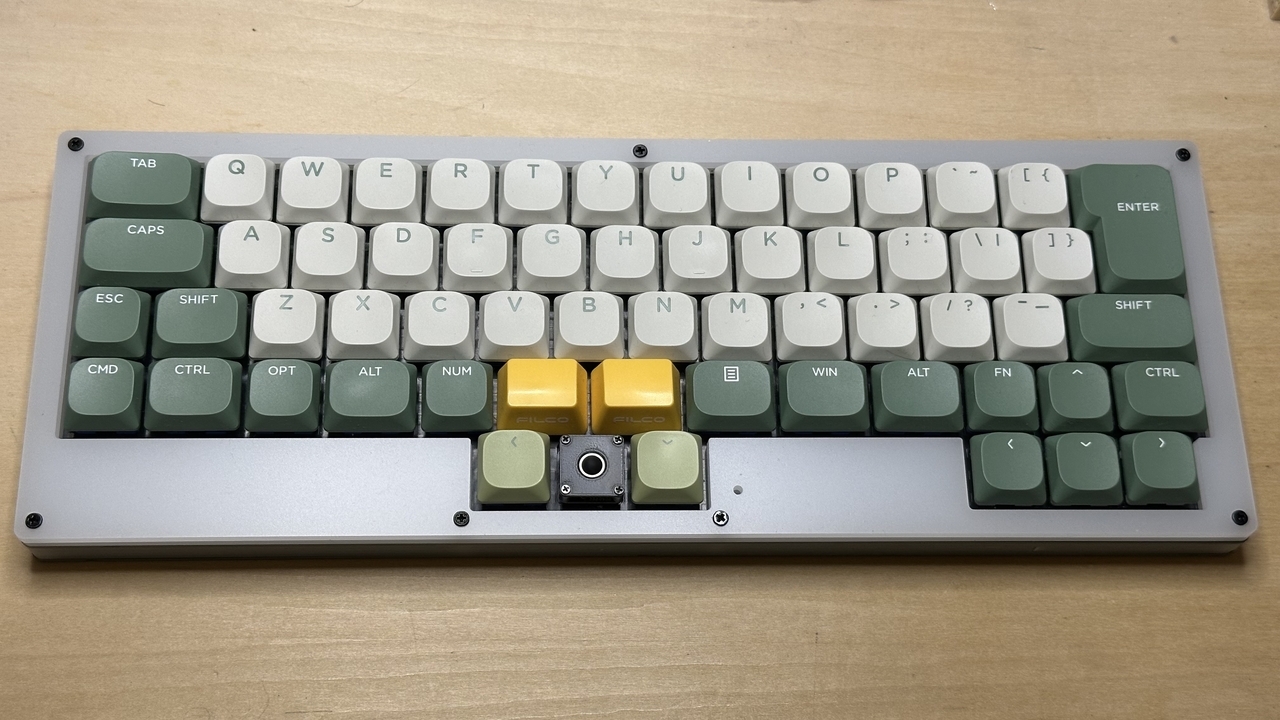

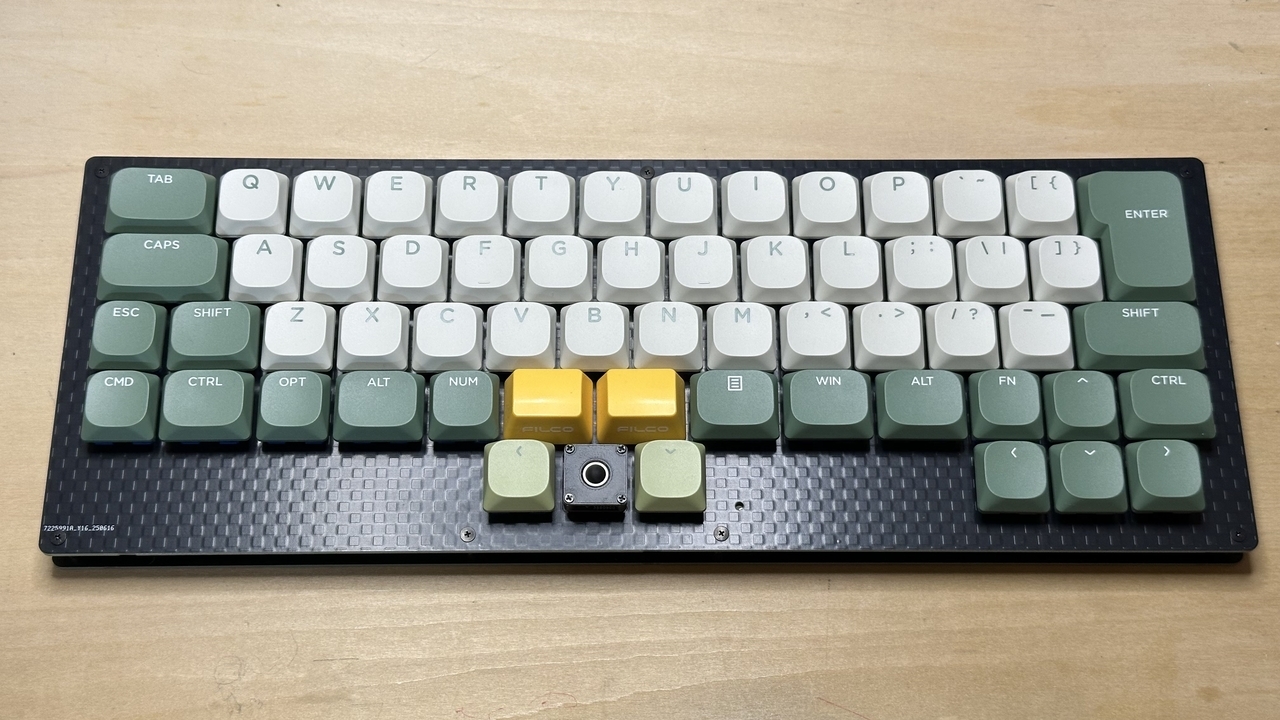

これでThumbShift2は完成です。お疲れさまでした。
（オプション）アクリルのデコレーションプレートと枠を取り付ける（5～10分程度）

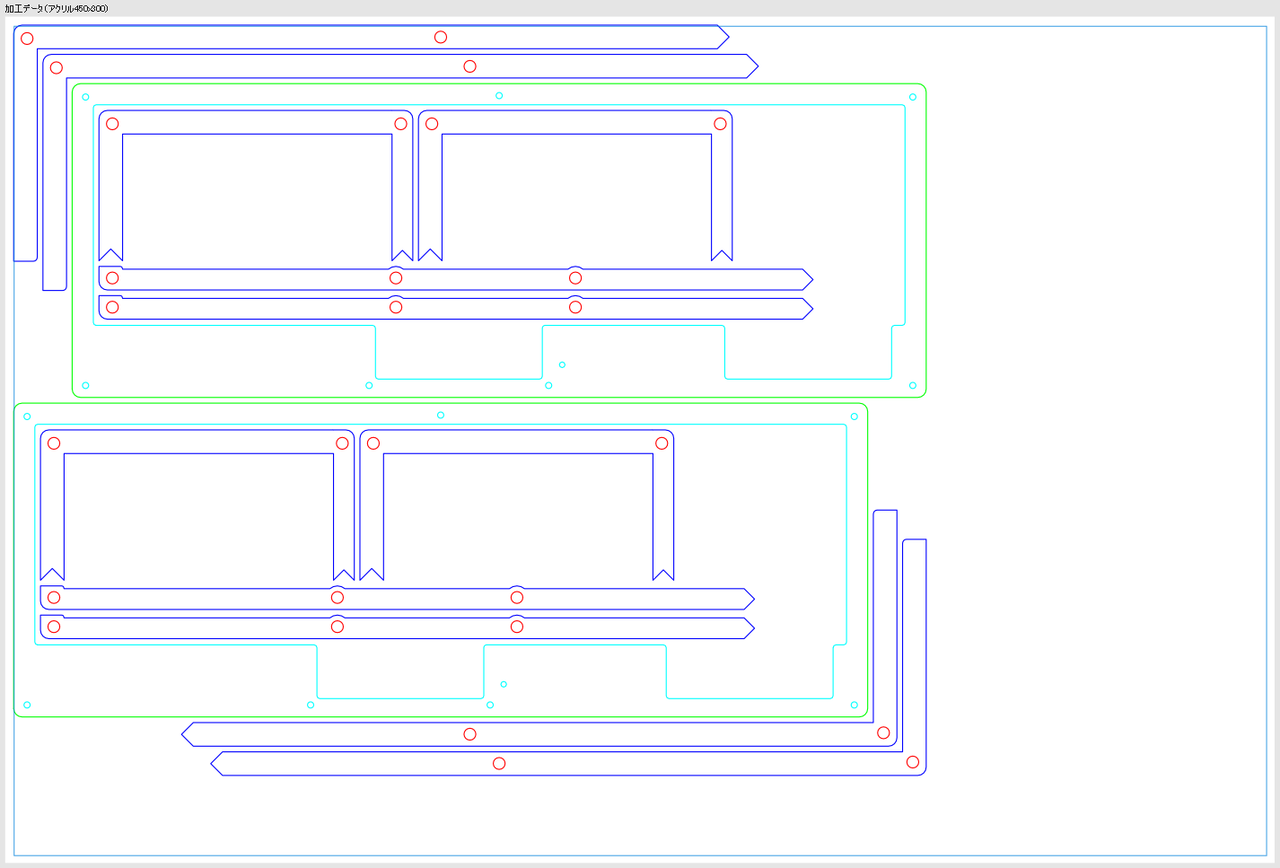

ThumbShift2にはオプションとして、アクリル製のデコレーションプレートと枠を追加できます。設計図は以下です。サイズは450ミリ×300ミリ、厚さは3ミリを想定しています。
アクリルカットのデータは以下からダウンロードできます。これを遊舎工房などにカット依頼します。
- 「
ThumbShift2_LaserCut.afdesign」（968KB、Affinity Designer 2形式）
- 遊舎工房のレーザーカットサービス：
レーザー加工サービス (その1) - 遊舎工房
（2025/09/05追記）遊舎工房の「キーボードアクリルプレート」にThumbShift2のカットデータが登録されました。下のリンクから、ThumbShift2のアクリルカットを直接発注できます。

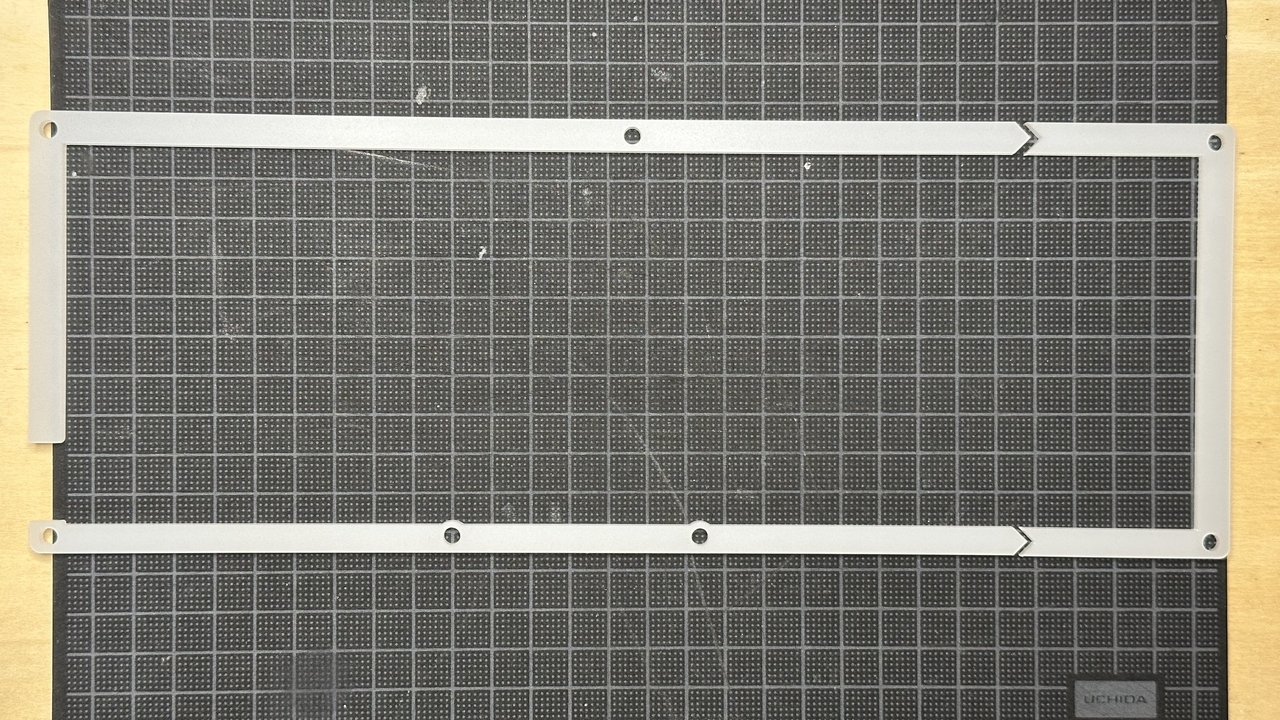

枠はL字の上パーツ、棒状の下パーツ、「コ」の字の右パーツの3つの組み合わせで1層を作るようになっています。
- パーツの組み合わせ方
右パーツには表と裏があります。「コ」の字に見えるように置いたとき、手前が細く、奥側が太くなるようにします。

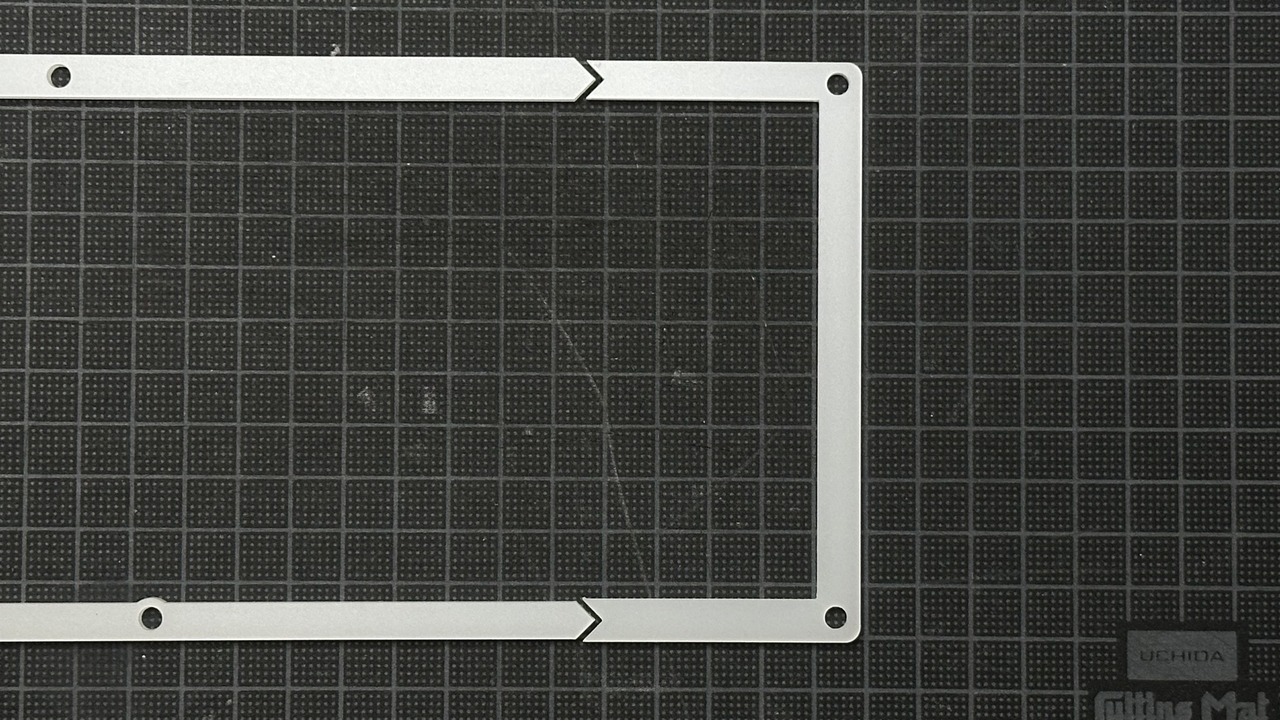

- 右パーツの表と裏が逆になっている状態で上パーツ、下パーツと並べてみると、枠の太さが合わないことがわかる
Choc v2キースイッチを使っている場合は枠を3層、CherryMX互換キースイッチを使っている場合は4層使います。
スイッチプレートのねじを7か所外して取り外し、枠を3層、または4層分取り付けます。（CherryMX互換キースイッチの場合、7か所のスペーサは添付の9ミリではなく12ミリに交換します）
スイッチプレートを置き、その上にデコレーションプレートを載せ、10ミリのM2ねじで7か所をねじ止めします。これで完成です。
上の写真のアクリルは「マット乳半」という色です。アクリルカットの色は、遊舎工房ではガラス風や不透明でカラフルなものなどさまざまに選べます。ぜひ個性を演出してみてください。黒いアクリルにする場合は、スイッチプレートとボトムプレートの側面をマジックで黒く塗ると一体感が出るでしょう。
うまく動作しないときは
ThumbShift2が思ったように動作しないときは、X（@yimamura）のDMなどでご相談ください。下の記事をご覧になって、問題点を絞り込んでおいていただくと解決が早くなると思います。
)
ThumbShift2のキーアサインと使い始め

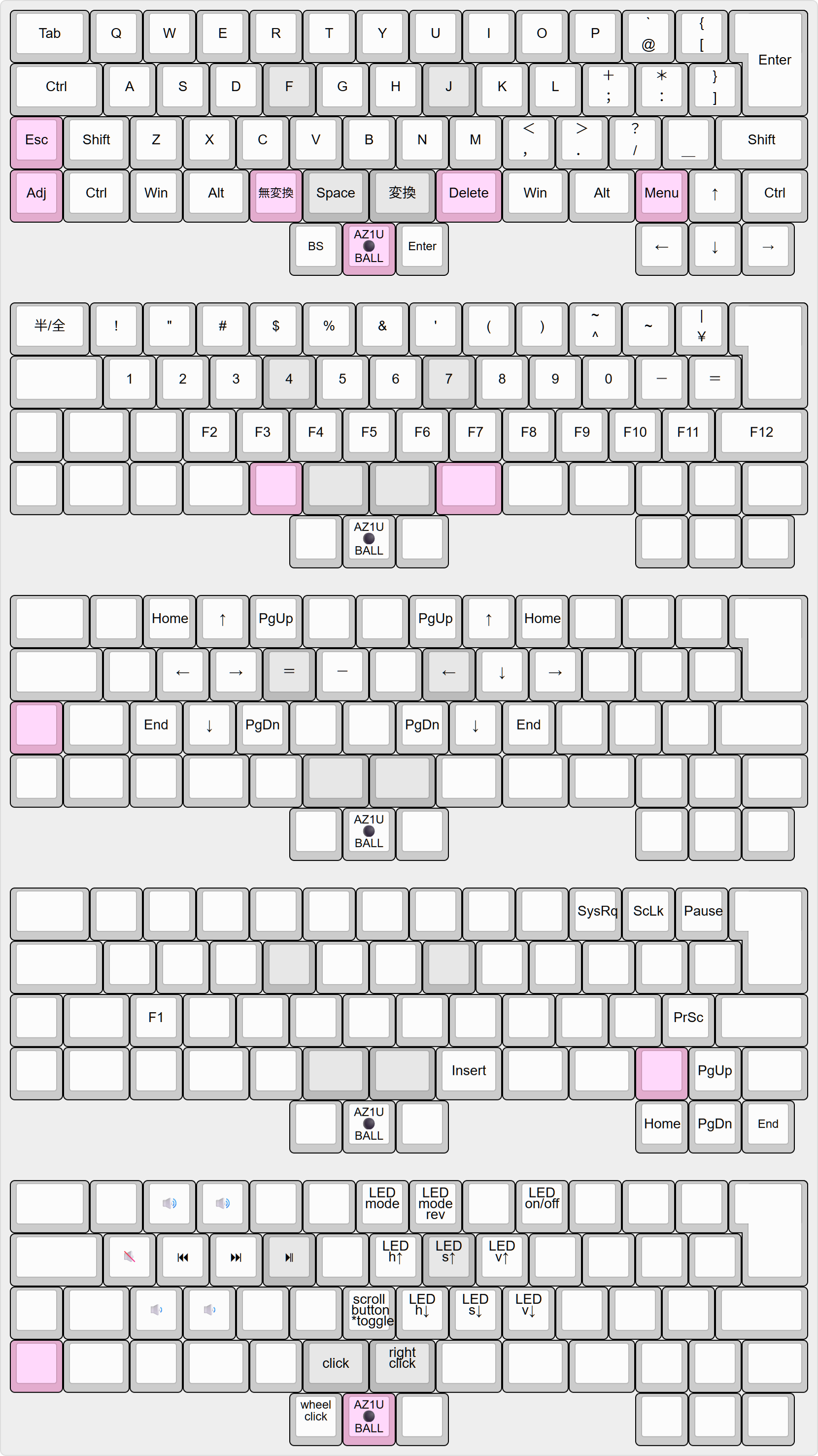

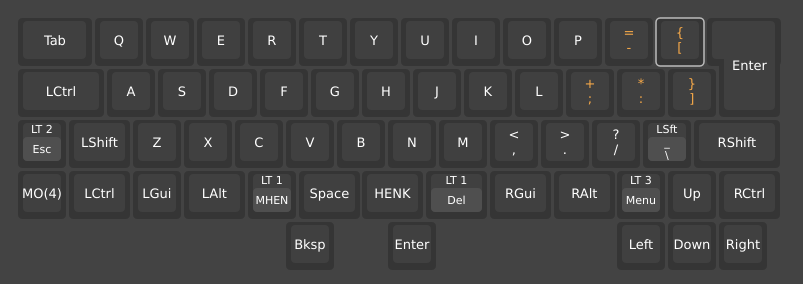

ThumbShift2のデフォルトのファームウェアは、以下のようなキーアサインになっています。
おそらくLEDが明るすぎると思うので、まずはこれを暗くしてみましょう。左下の「Adj」キーを押しながら「,（カンマ）」のキーを押すごとにLEDが暗くなっていきます。暗くなりすぎたら「Adj」＋「K」で明るくできます。色合いを変えるときは「Adj」＋「H」/「N」、色の鮮やかさを変えるときは「Adj」＋「J」/「M」を押してください。
画像の一番下は左下の「Adj」キーを押すか、AZ1UBALLの使用で切り替わるレイヤーです。トラックボールを動かしている間と動かし終えて1秒間、このレイヤーにとどまります。
Bキーの「scroll button *toggle」について説明します。これはAZ1UBALLの動作モードをマウスポインタの移動からスクロールに切り替えるキーです。動作モードの切り換えはトグルなので、Bキーを離してもトラックボールのモードは維持されます。スクロールモードからマウスポインタの移動モードに戻したい場合は、トラックボールに触りながらBキーを押すか、「Adj」キーを押しつつBキーを押します。
ThumbShift2の使い始めはBackSpaceキーが右上にないことに戸惑うでしょう。左手の親指で入力します。Enterキーも慣れれば右手の小指ではなく親指を使うようになっていきます。そのうちにカーソル移動も、手をホームポジションに置いたままできるようになるでしょう。少しずつ試して慣れていってください。
ThumbShift2のキーアサイン変更
ThumbShift2はVialに対応しており、GUIでリアルタイムにキーアサインを変えることができます。
Vialは「
操作例を挙げます。ローマ字入力向けに、Pキーの右のキーを「@」から「－」（ハイフン）に変更してみましょう。
Vialを起動したら、まず左上のメニューから「File」－「Save Current Layout」を選択し、現在のキーアサインを保存しておきましょう。何かが起きたときにこれを読み込めばデフォルトのキーアサインに戻せます。

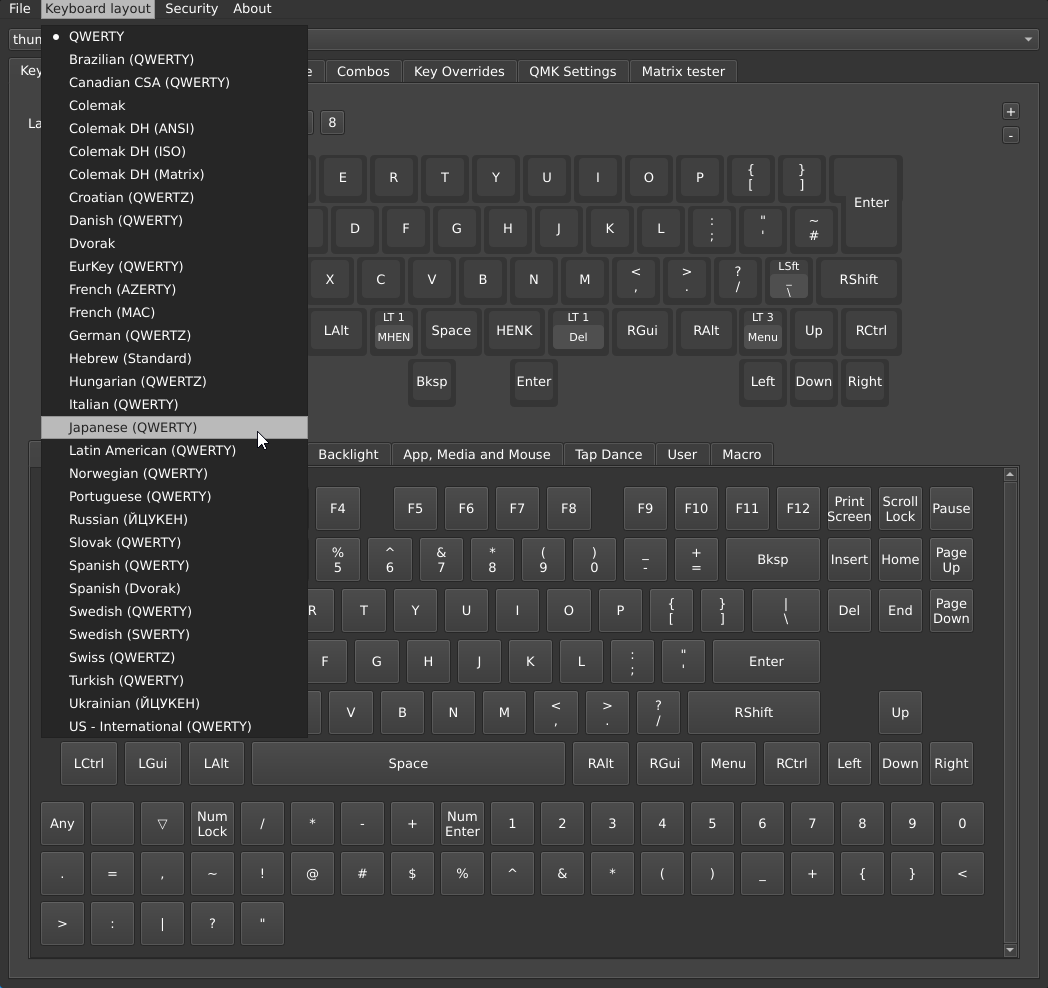

「Keyboard Layout」を「QWERTY」から「Japanese（QWERTY）」に変更します。

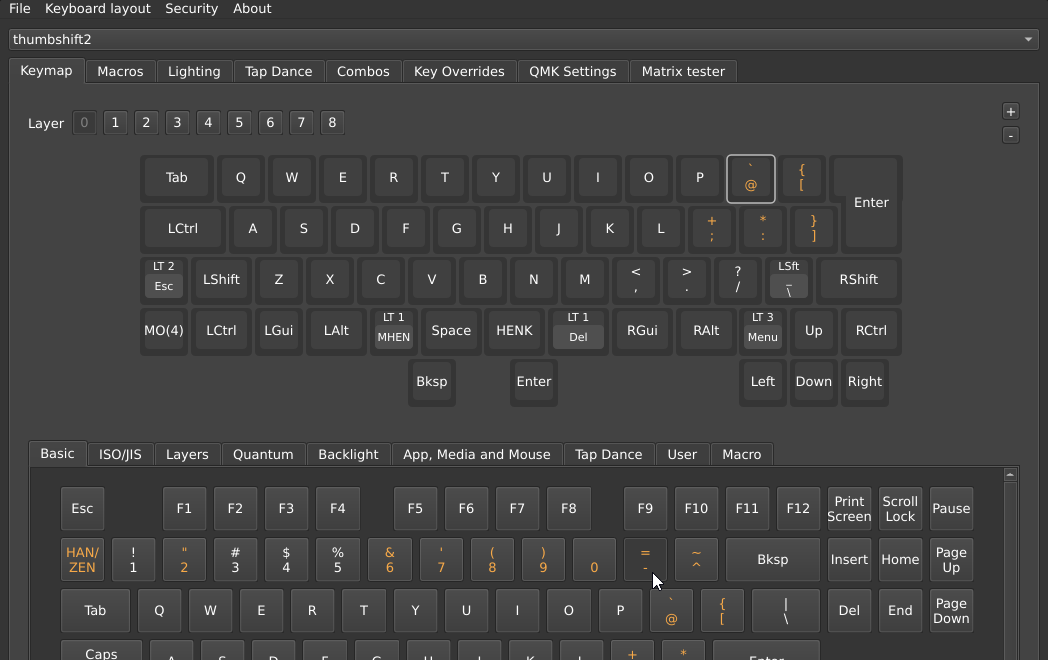

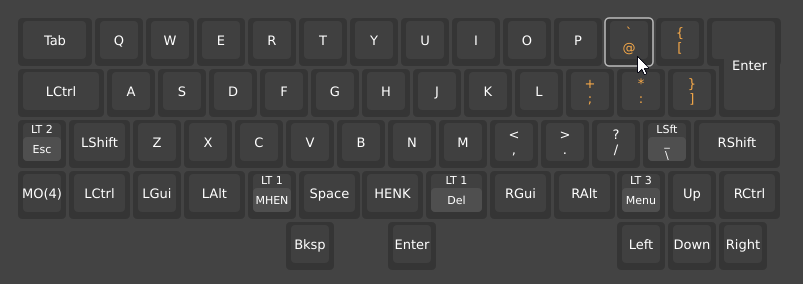

「@」のキーをクリックします。
画面下部のキー一覧から「－」をクリックします。
「@」のキーが「－」になりました。これでもうキーアサインは変更されています。「メモ帳」などで実際にキー入力してみてください。

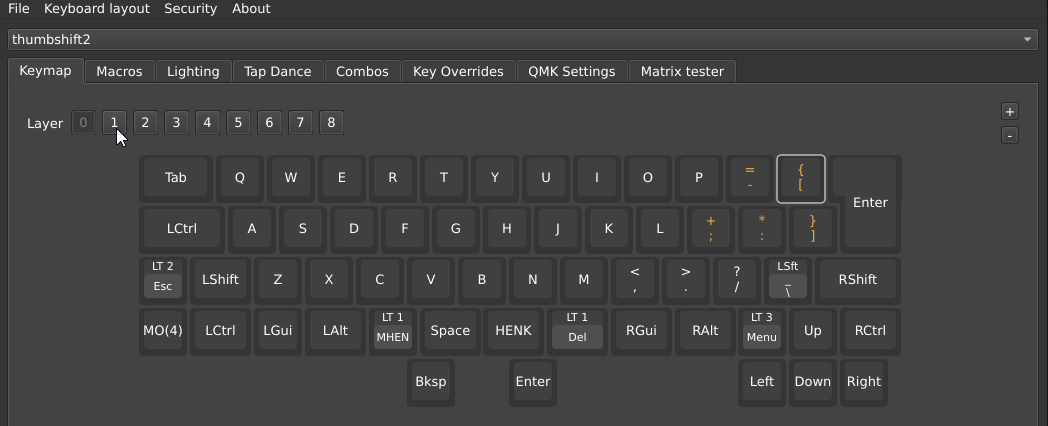

これだけだと「@」を入力できないので、レイヤー1の同じキーを「@」に変更しましょう。「Layer」の「1」をクリックします。

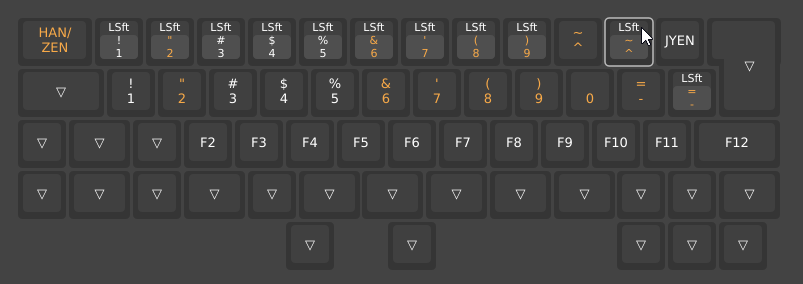

「Lsft＋^」のキーの「Lsft」部分をクリックして、キー全体が選択されるようにします。（「^」部分をクリックすると「^」だけが選択されます）

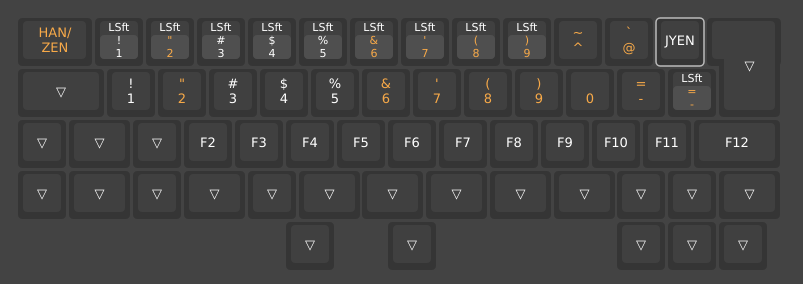

下のキー一覧の「@」をクリックすると、レイヤー1の当該のキーで「@」を入力できるようになりました。
レイヤー1の「@」キーを「Lsft＋^」に戻すには、キーをダブルクリックして「LSFT(KC_EQUAL)」と入力します。
Vialの詳しい使い方は以下の記事を参考にしてください。
（オプション）写真を撮ってSNSに上げたりする
ThumbShift2が完成したら、写真やビルドログをぜひネットに上げてください。Xではハッシュタグに「#ThumbShift2」を使っていただけるとこちらから見つけやすくなります。よろしくお願いします。
またXでは毎週日曜に「KEEB_PD」というキーボードの写真を見せ合う企画が開催されています。どうぞご利用ください。
