小惑星探査機「はやぶさ2」の記者説明会(SCI運用の結果とクレーター探索運用〔事後〕)

(編集中)

小惑星探査機「はやぶさ2」は、現在、小惑星リュウグウの中心から約20km上空のホームポジションの位置に向けて航行中です。

今回の説明会では4月4日から6日にかけて実施した衝突装置(SCI)分離運用について説明を行う予定です。

小惑星探査機「はやぶさ2」の記者説明会(19/4/11)ライブ中継(配信) | ファン!ファン!JAXA!

日時

  • 2019年4月11日(木)15:30~16:30

登壇者

はやぶさ2」プロジェクトチーム

中継録画

関連リンク

配付資料

f:id:Imamura:20190411153615p:plain

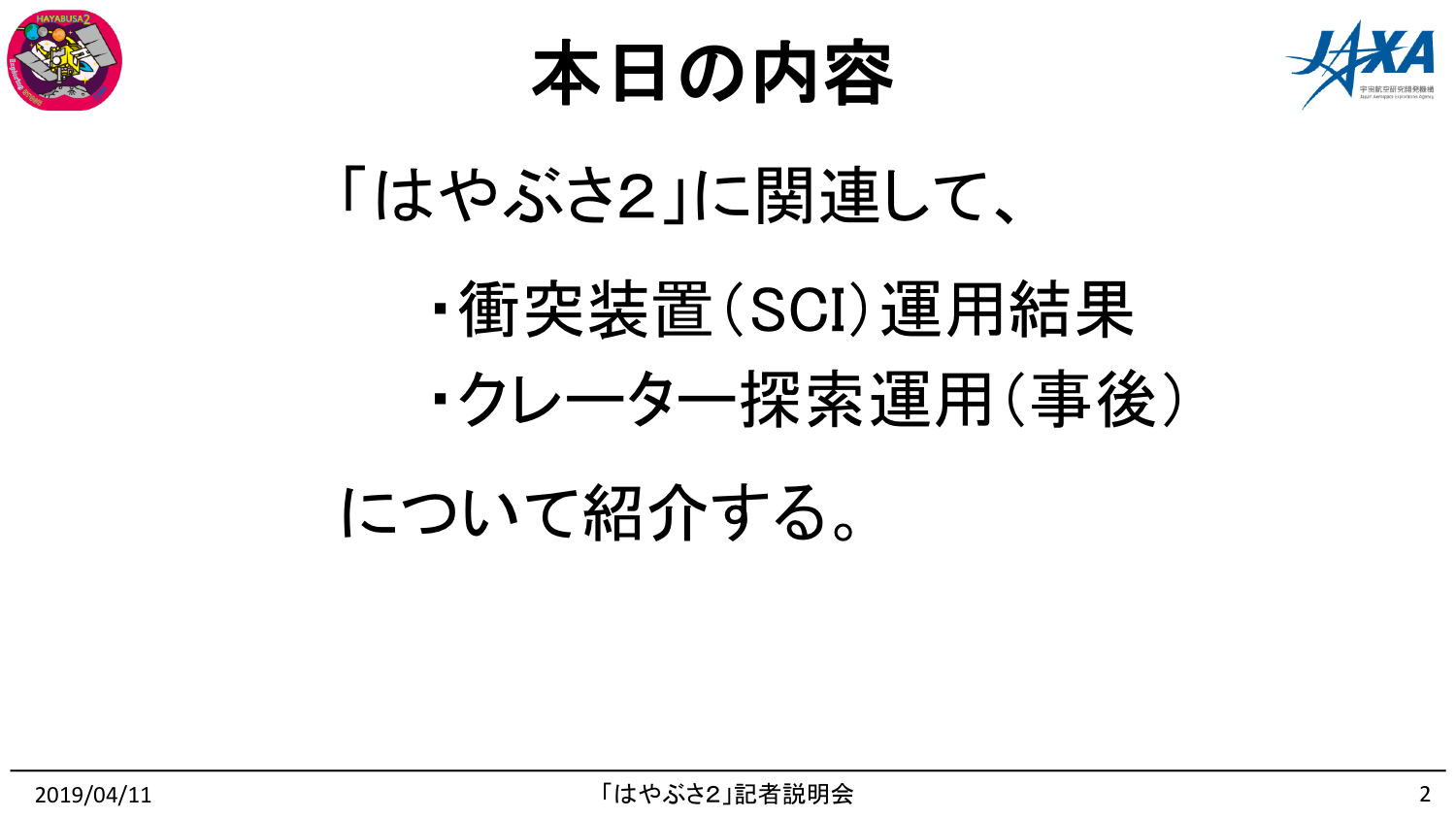

本日の内容


f:id:Imamura:20190411153616p:plain

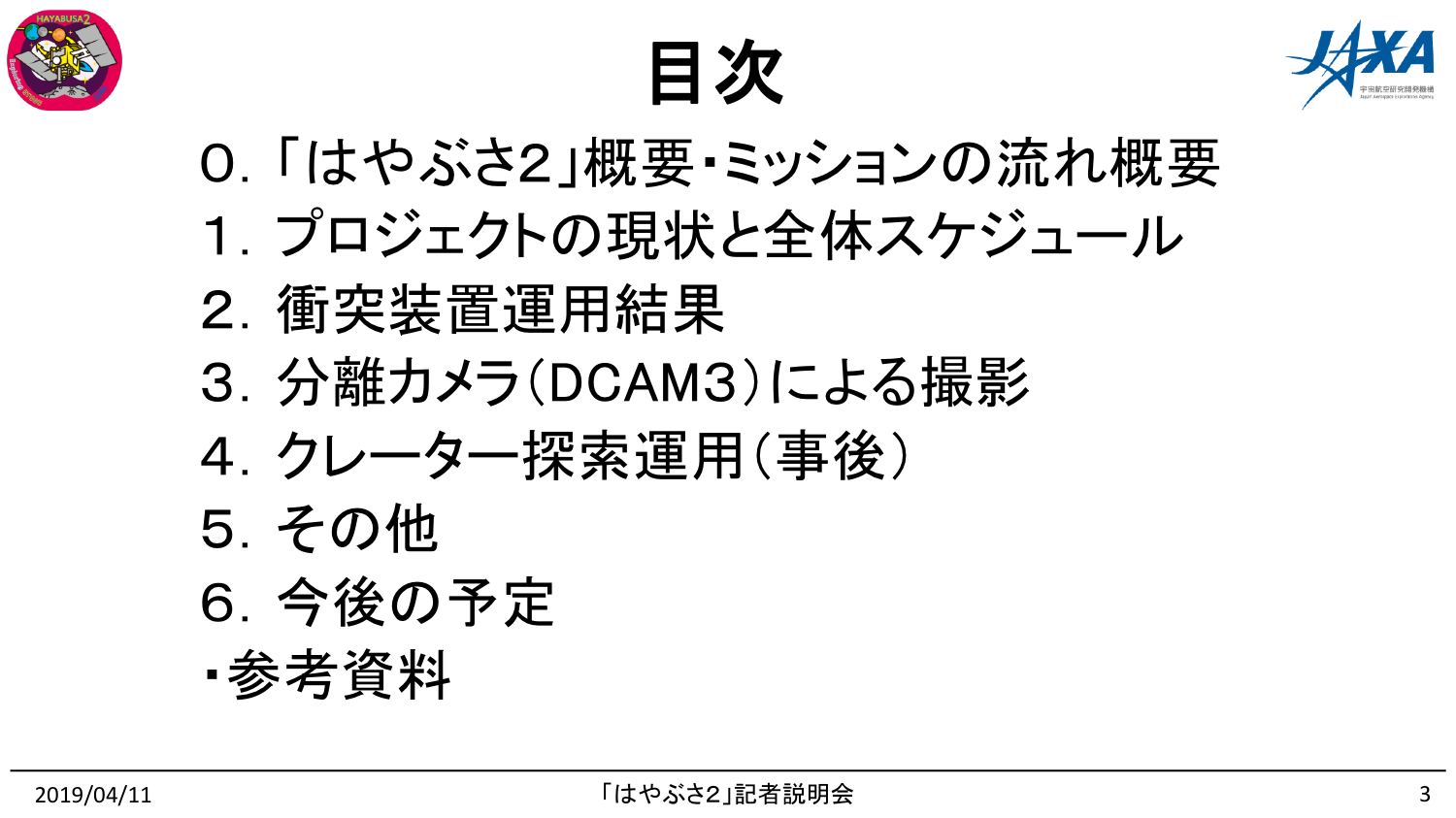

目次

f:id:Imamura:20190411153617p:plain

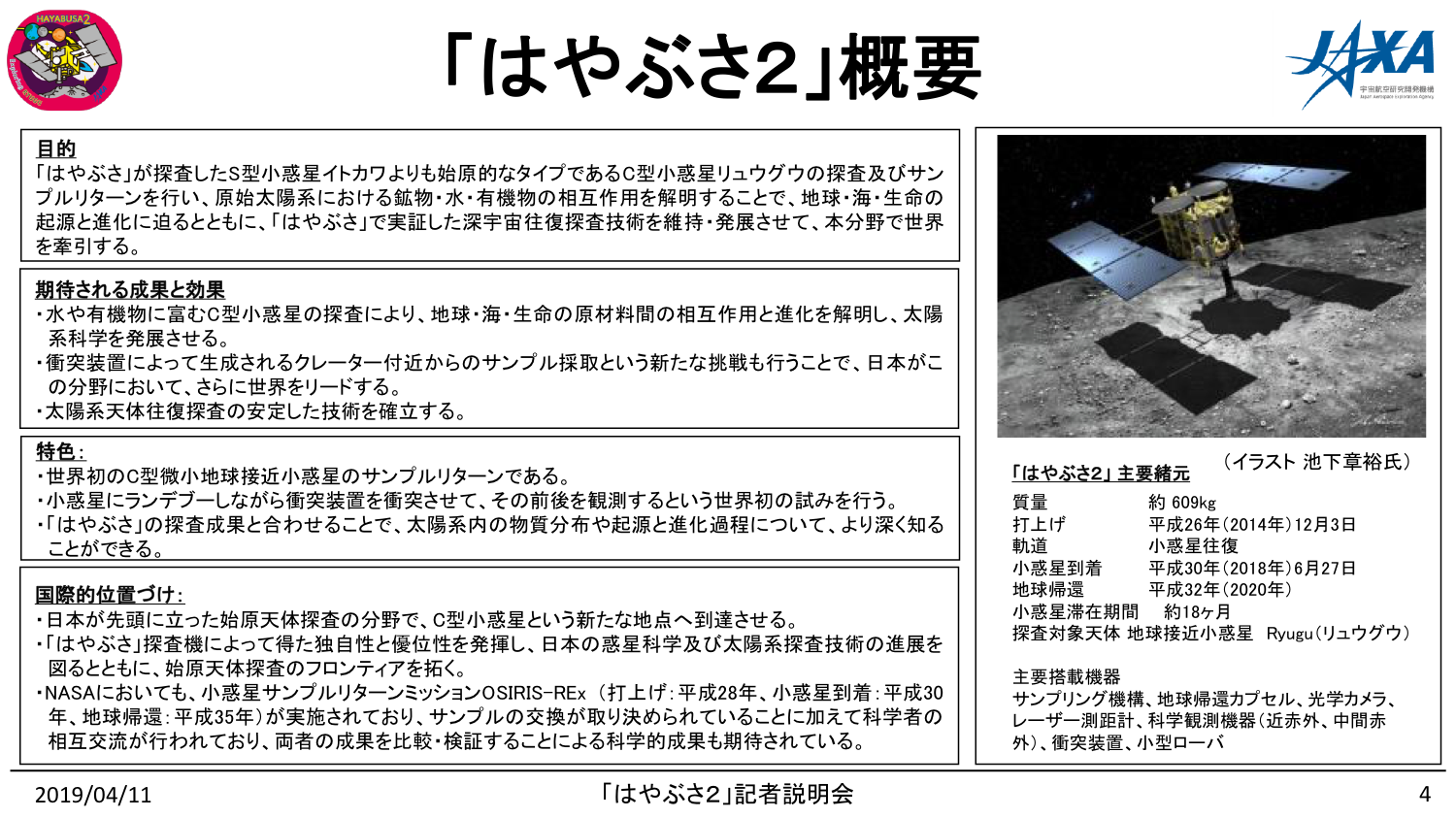

はやぶさ2」概要

f:id:Imamura:20190411153618p:plain

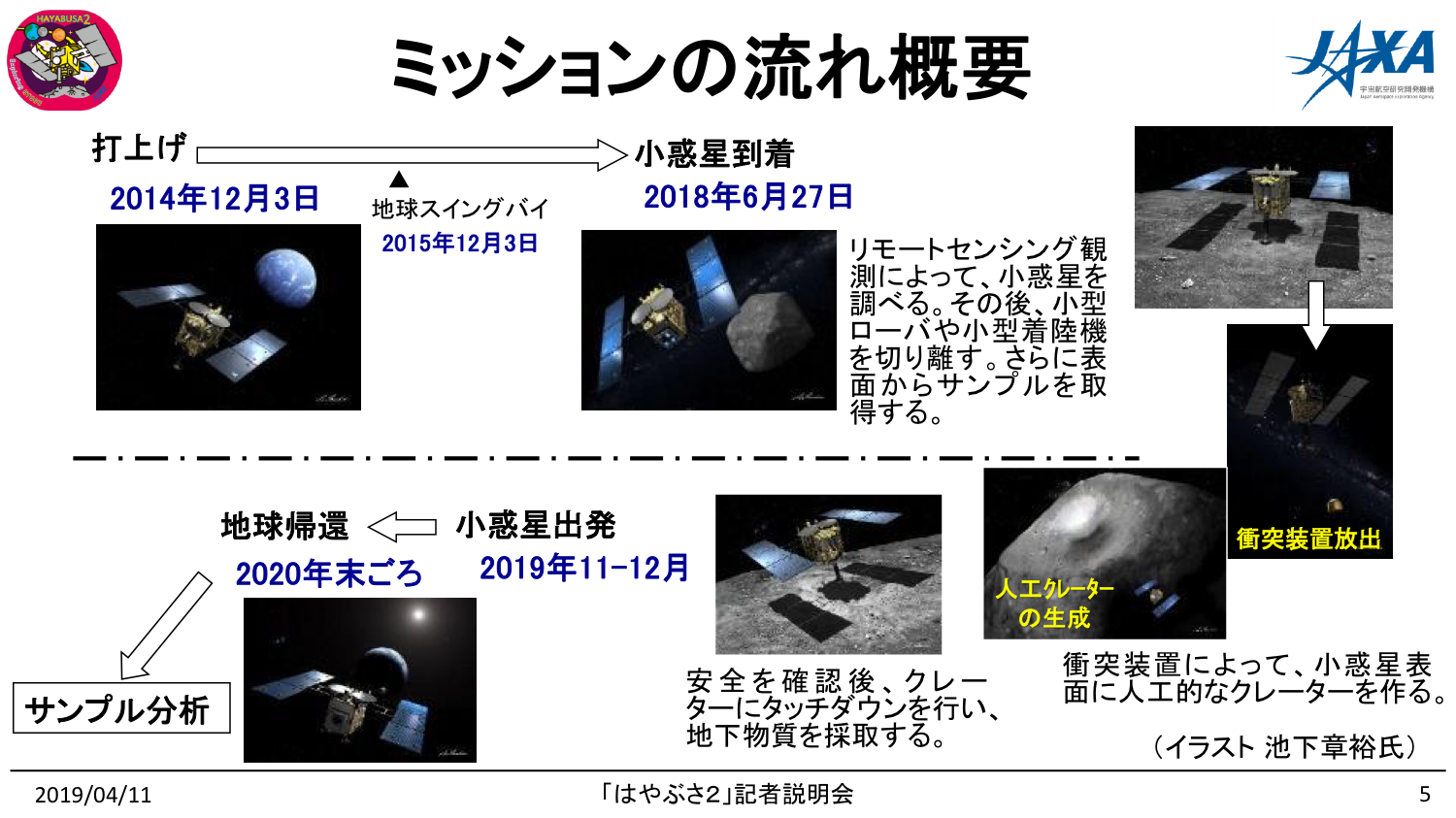

ミッションの流れ概要

f:id:Imamura:20190411153619p:plain

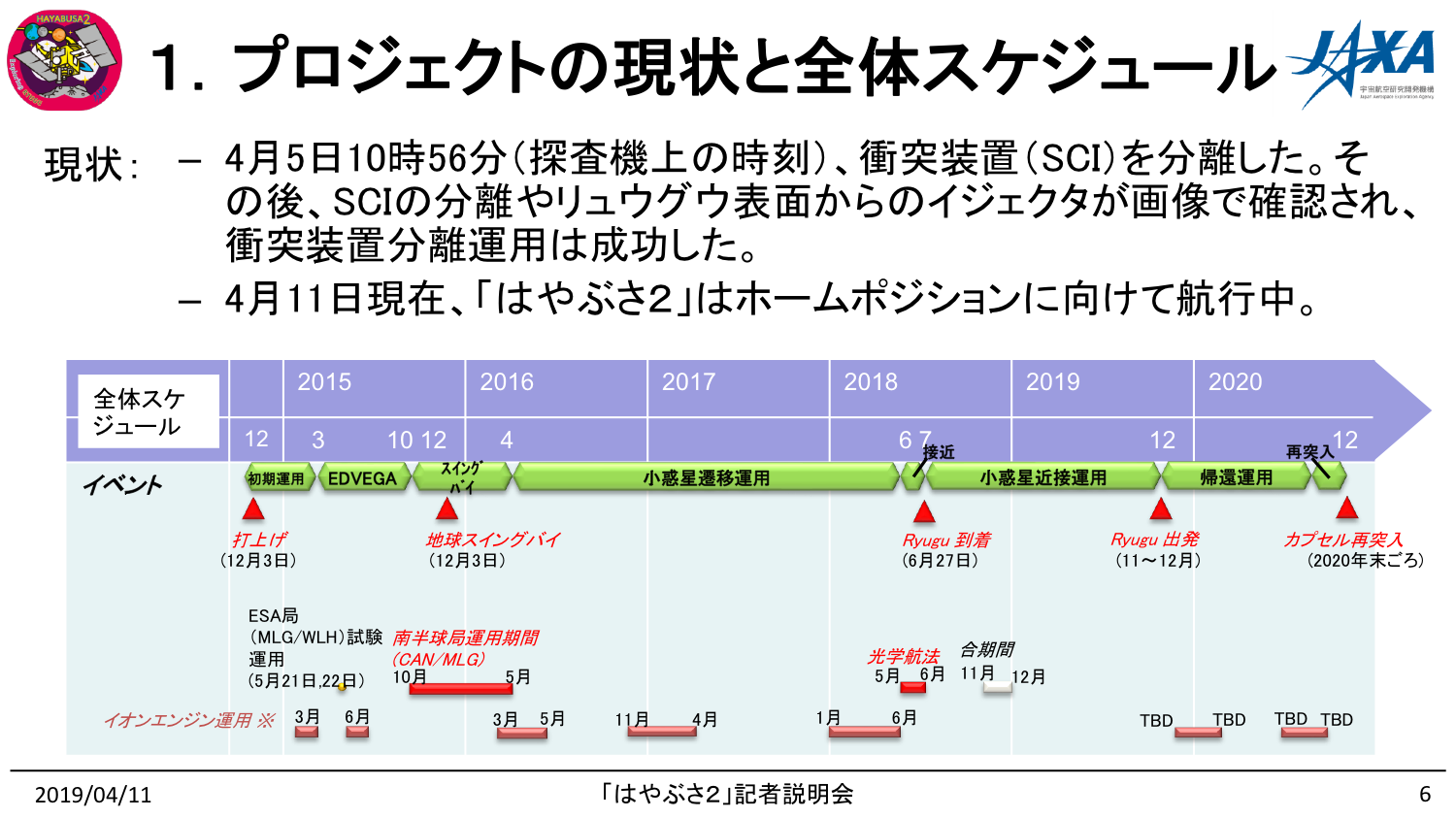

1.プロジェクトの現状と全体スケジュール

f:id:Imamura:20190411153620p:plain

2.衝突装置運用結果

衝突装置分離運用の結果

f:id:Imamura:20190411153621p:plain

タイムテーブル

f:id:Imamura:20190411153622p:plain

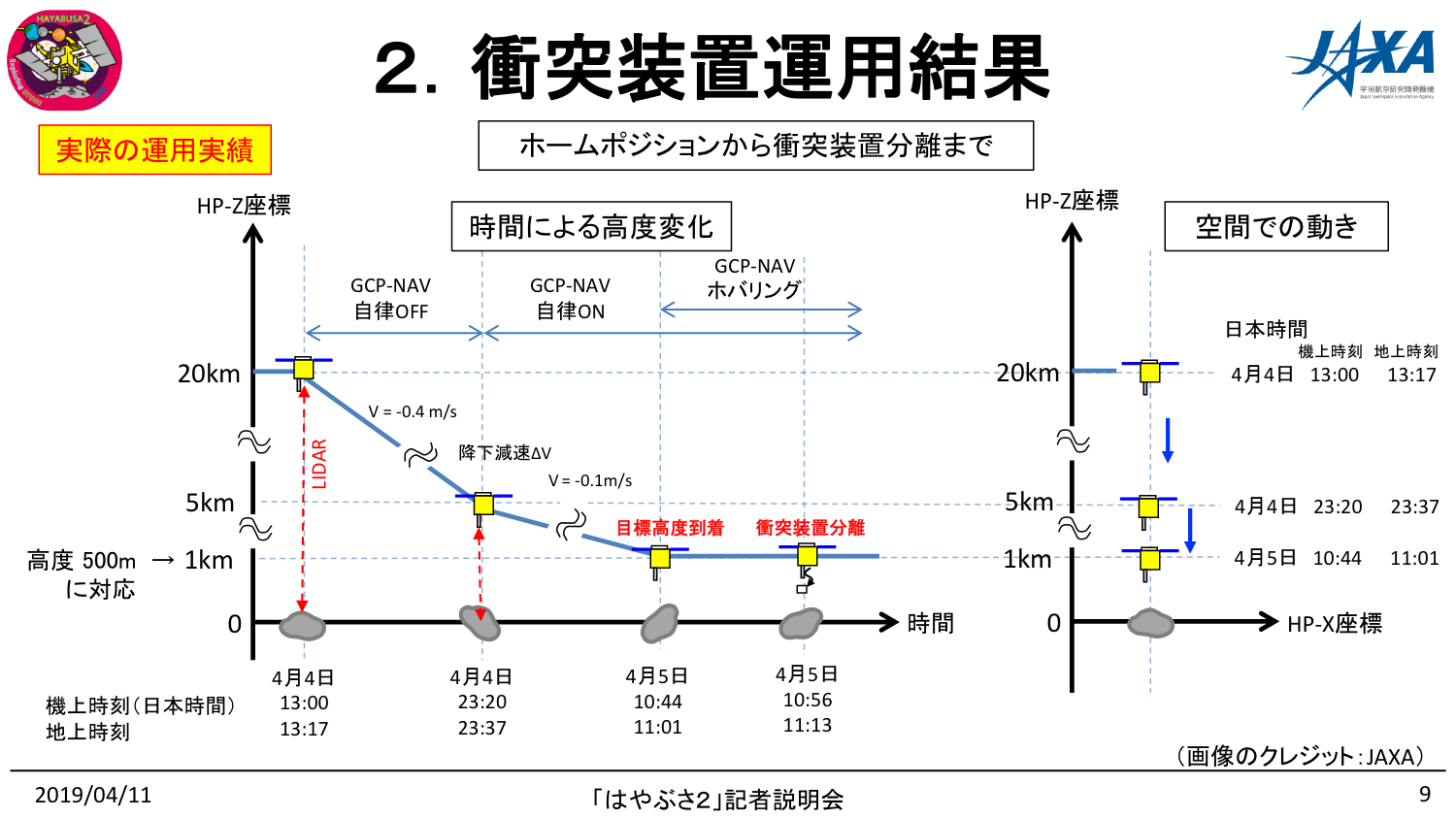

ホームポジションから衝突装置分離まで

f:id:Imamura:20190411153623p:plain

衝突装置(SCI)分離からホームポジション復帰まで

f:id:Imamura:20190411153624p:plain

あせらずゆっくり戻っているところ。

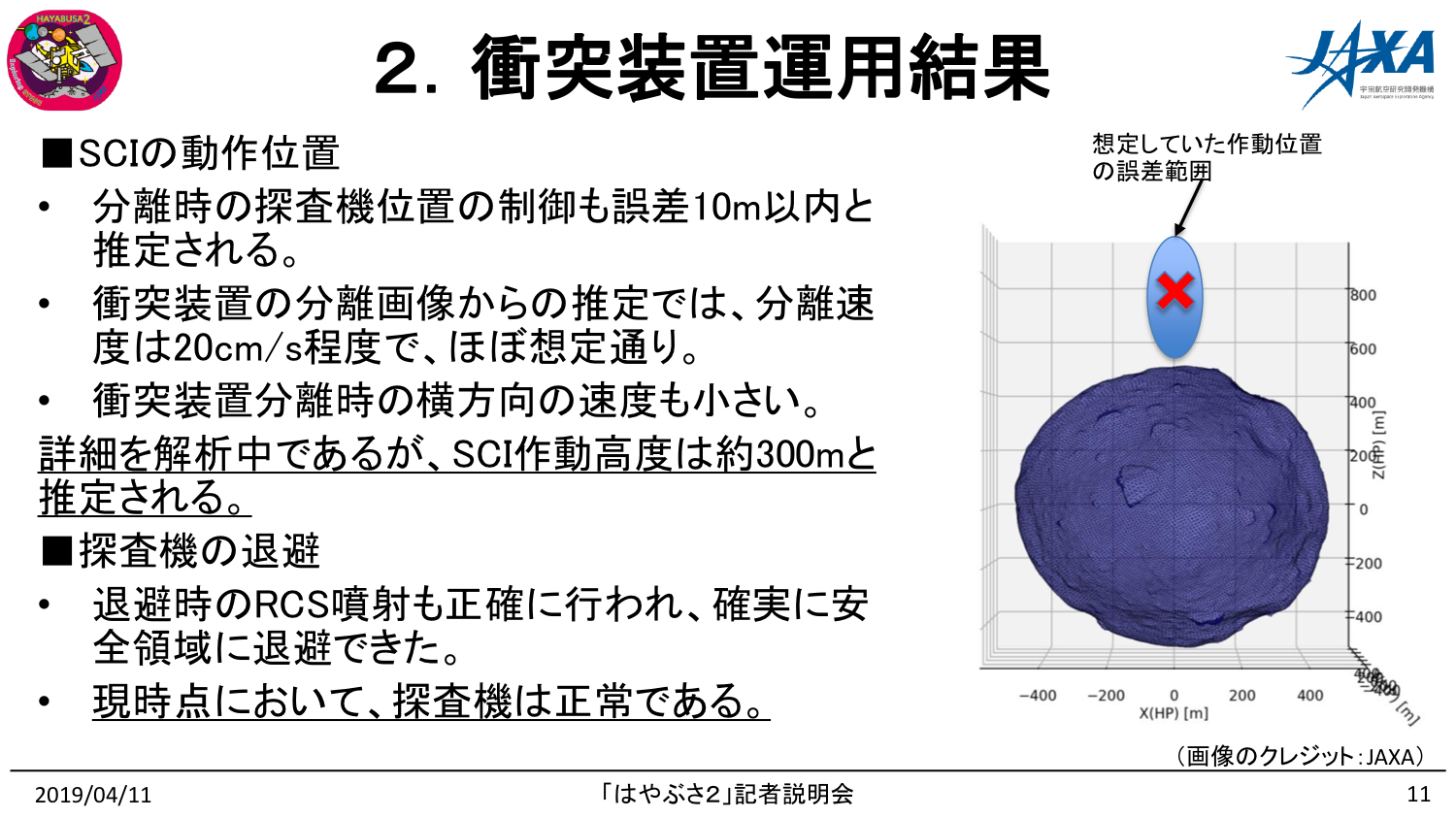

SCIの動作位置、探査機の退避

f:id:Imamura:20190411153625p:plain

誤差は10メートル以下。ほぼ完璧な分離。

SCIは目標点の数十メートル以内に衝突したものと考えられる。(DCAM3の映像からの速報値)

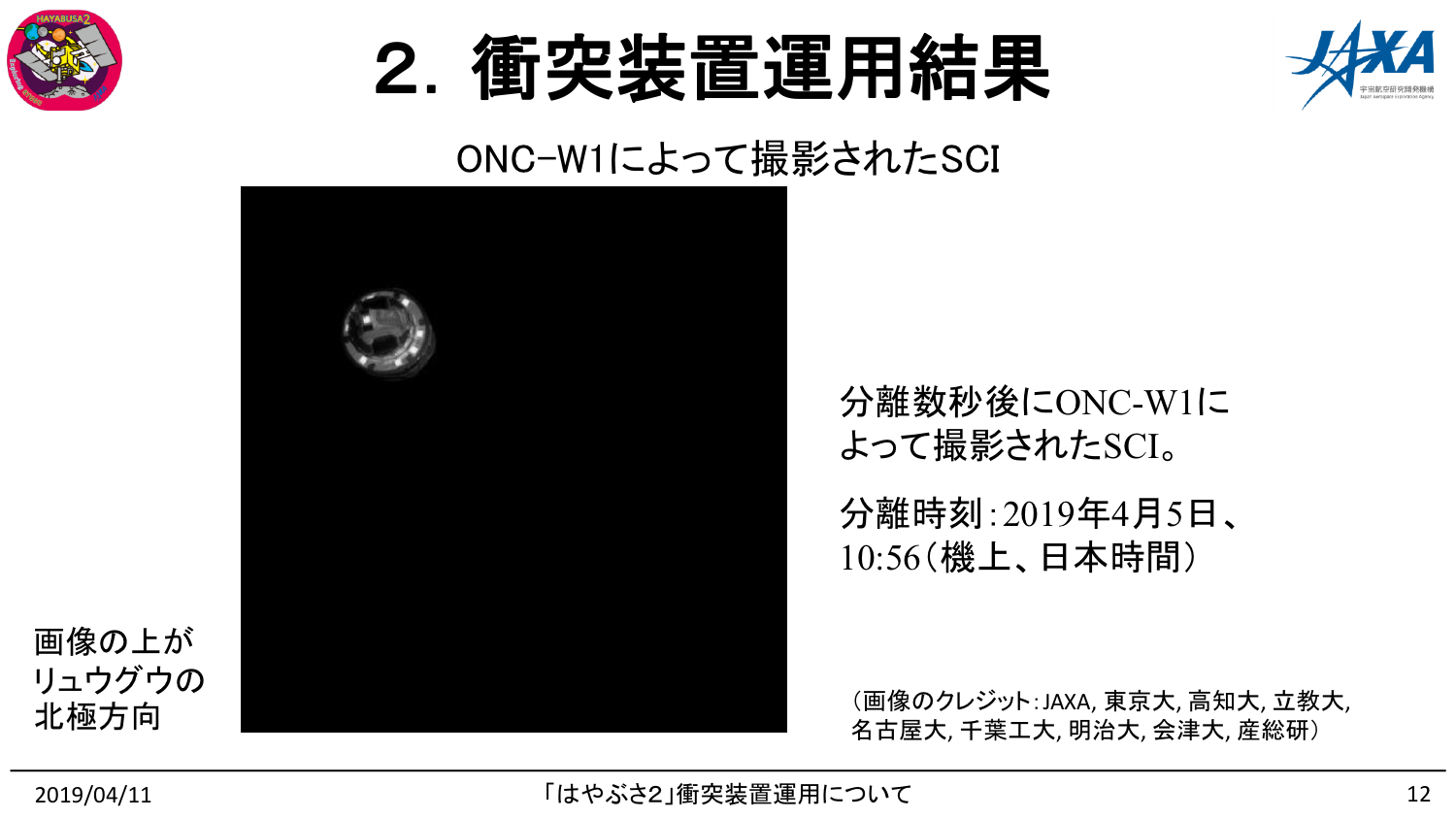

ONC-W1によって撮影されたSCI

f:id:Imamura:20190411153626p:plain

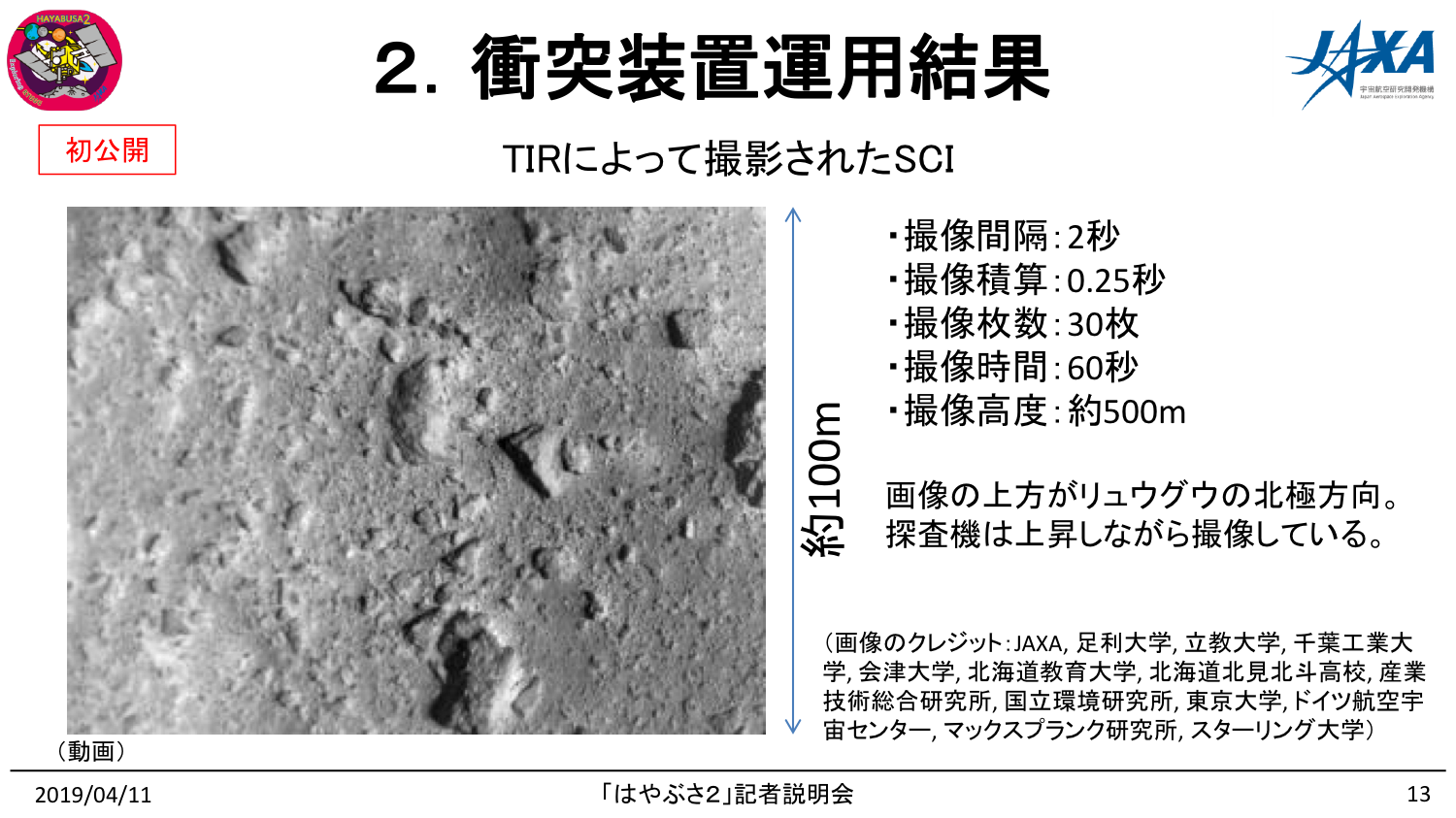

TIRによって撮影されたSCI

f:id:Imamura:20190411153627p:plain

(動画ではリュウグウの表面へ向かっていくSCIがとらえられている)

熱赤外線カメラはSCIとリュウグウの表面を両方とらえることができる。

理想的な角度で分離されたことを示す。

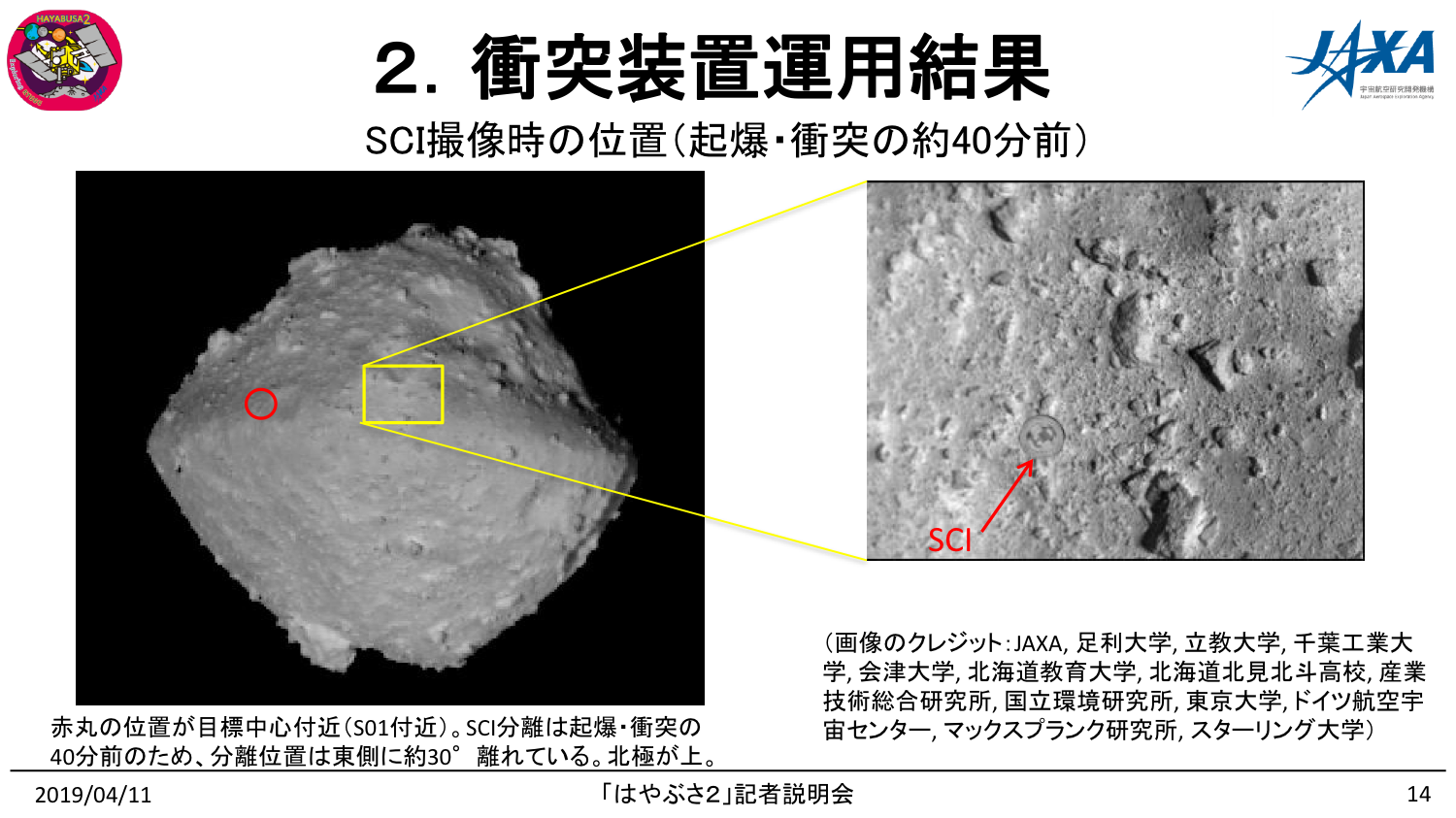

SCI撮像時の位置(起爆・衝突の約40分前)

f:id:Imamura:20190411153628p:plain

黄色い四角の枠が分離直後の写真に写っているが、

赤丸の目標点

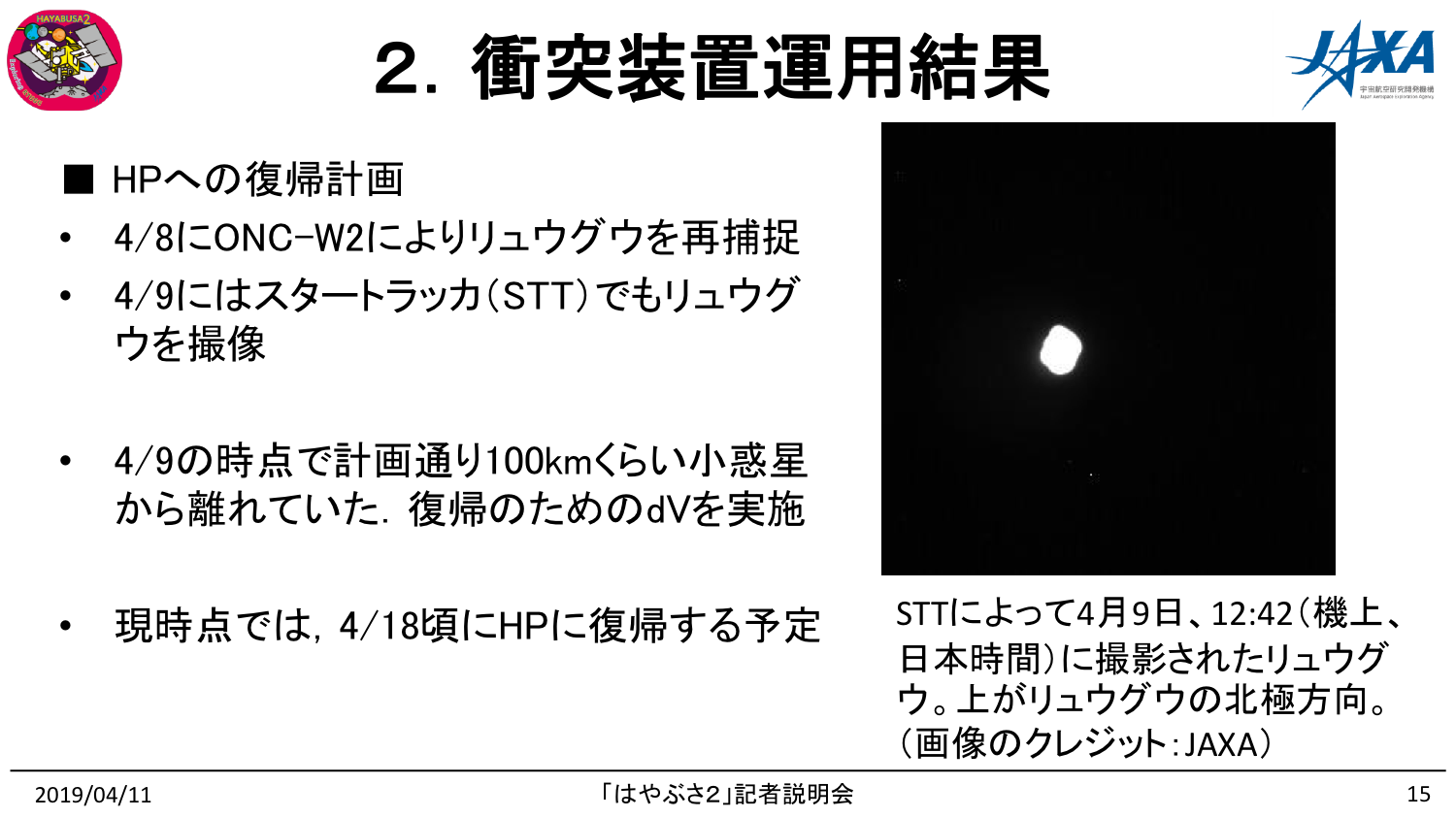

HP(ホームポジション)への復帰計画

f:id:Imamura:20190411153629p:plain

3.分離カメラ(DCAM3)による撮影

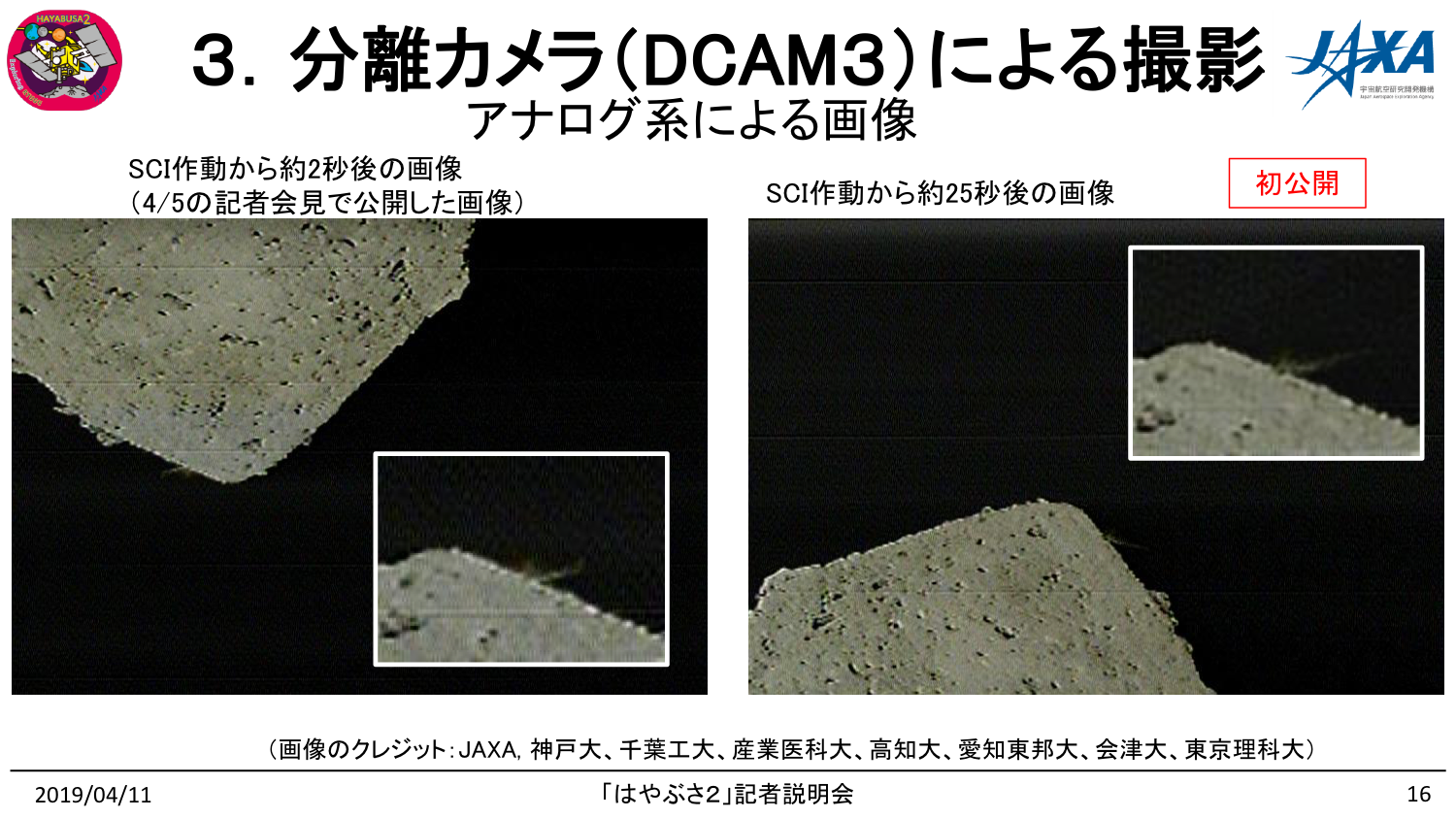

アナログ系による画像

f:id:Imamura:20190411153630p:plain

アナログ系でもSCI作動から25秒後の様子をとらえていた

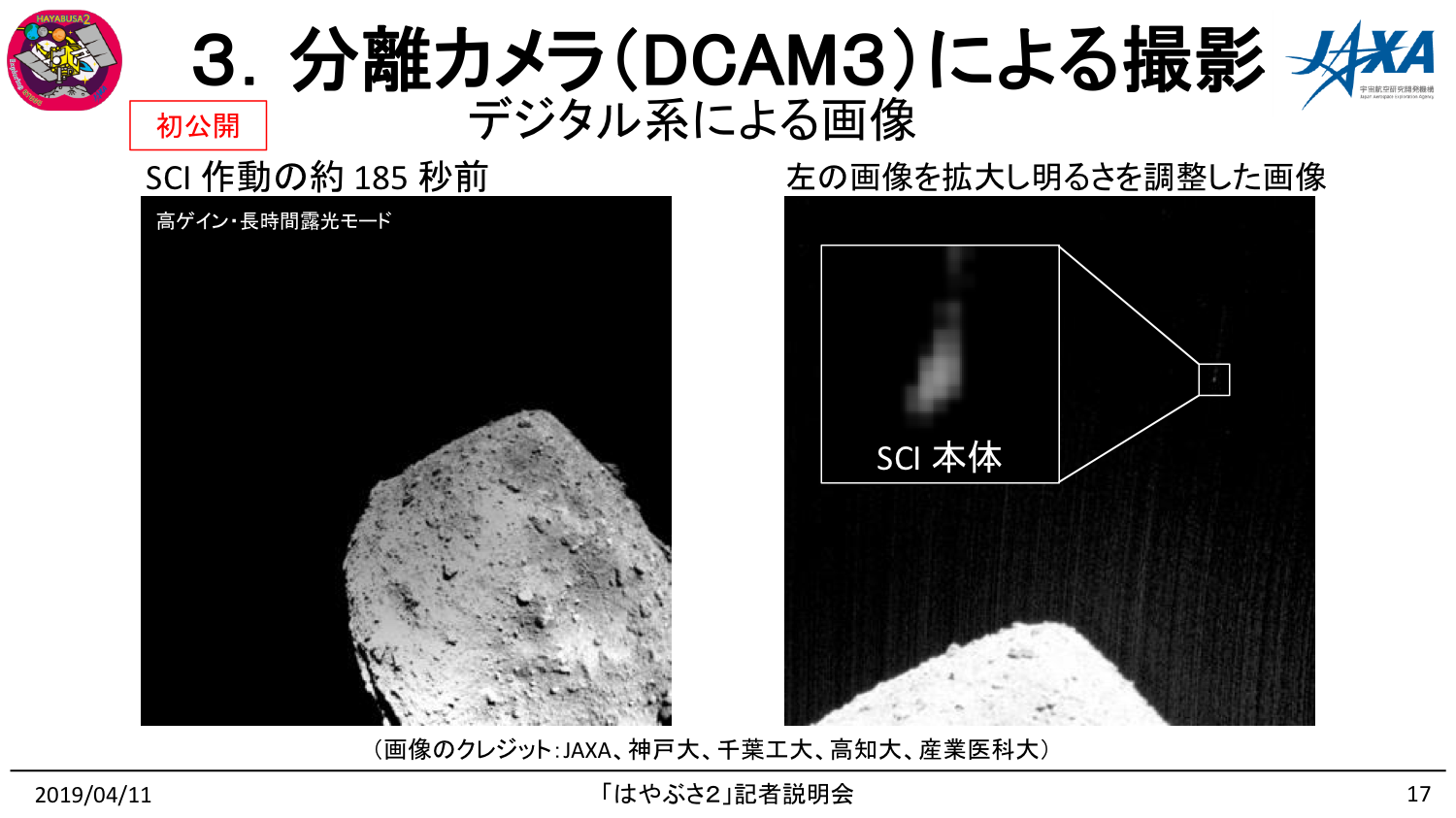

デジタル系による画像

(小川氏から)

f:id:Imamura:20190411153631p:plain

リュウグウ上空にSCIが浮かんでいるのを撮像。

f:id:Imamura:20190411153632p:plain

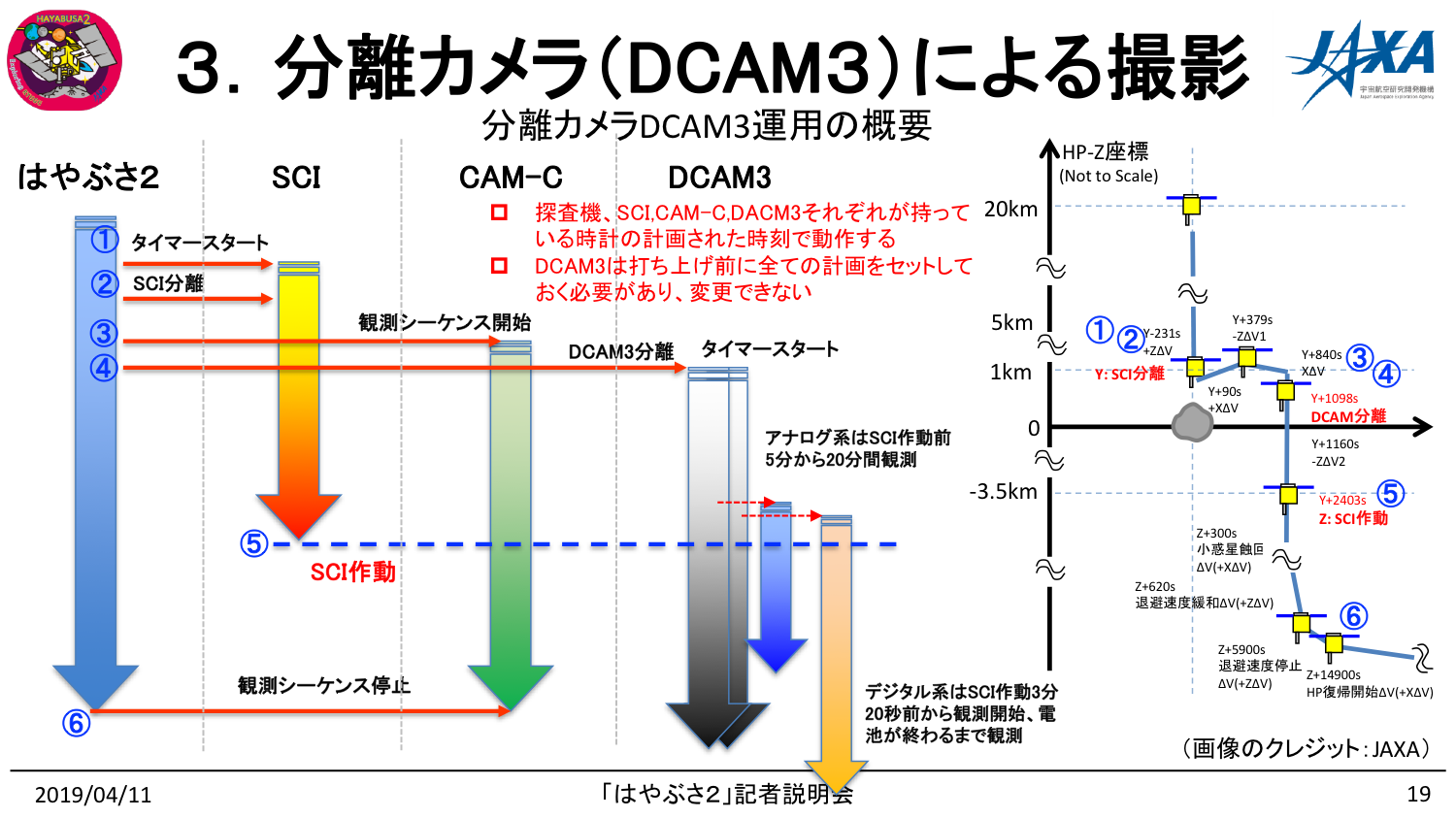

分離カメラDCAM3運用の概要

f:id:Imamura:20190411153633p:plain

(澤田氏から)

アナログ系は20分間観測したら停止、残りの電池をデジタル系に使ってもらう。

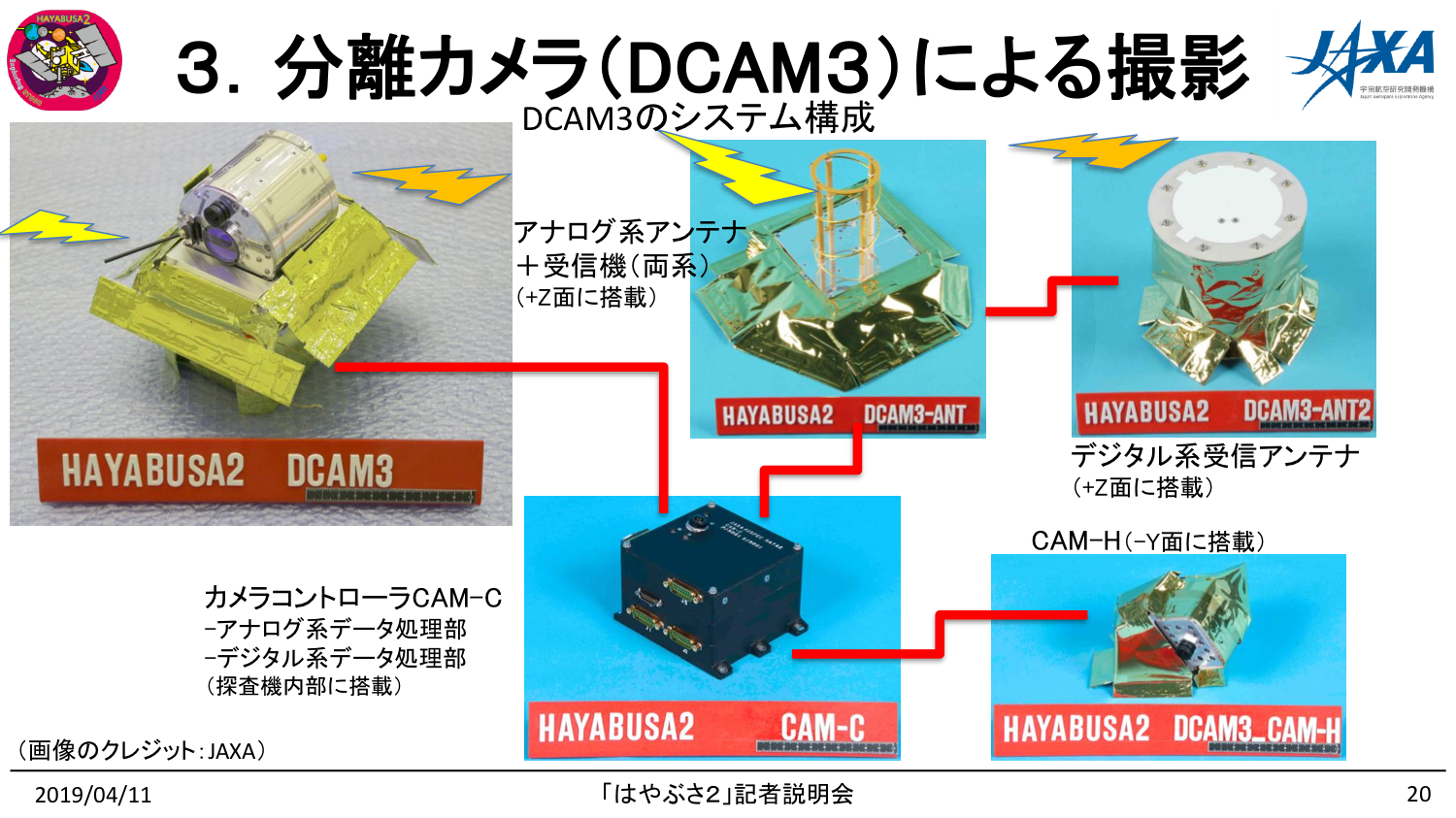

DCAM3のシステム構成

f:id:Imamura:20190411153634p:plain

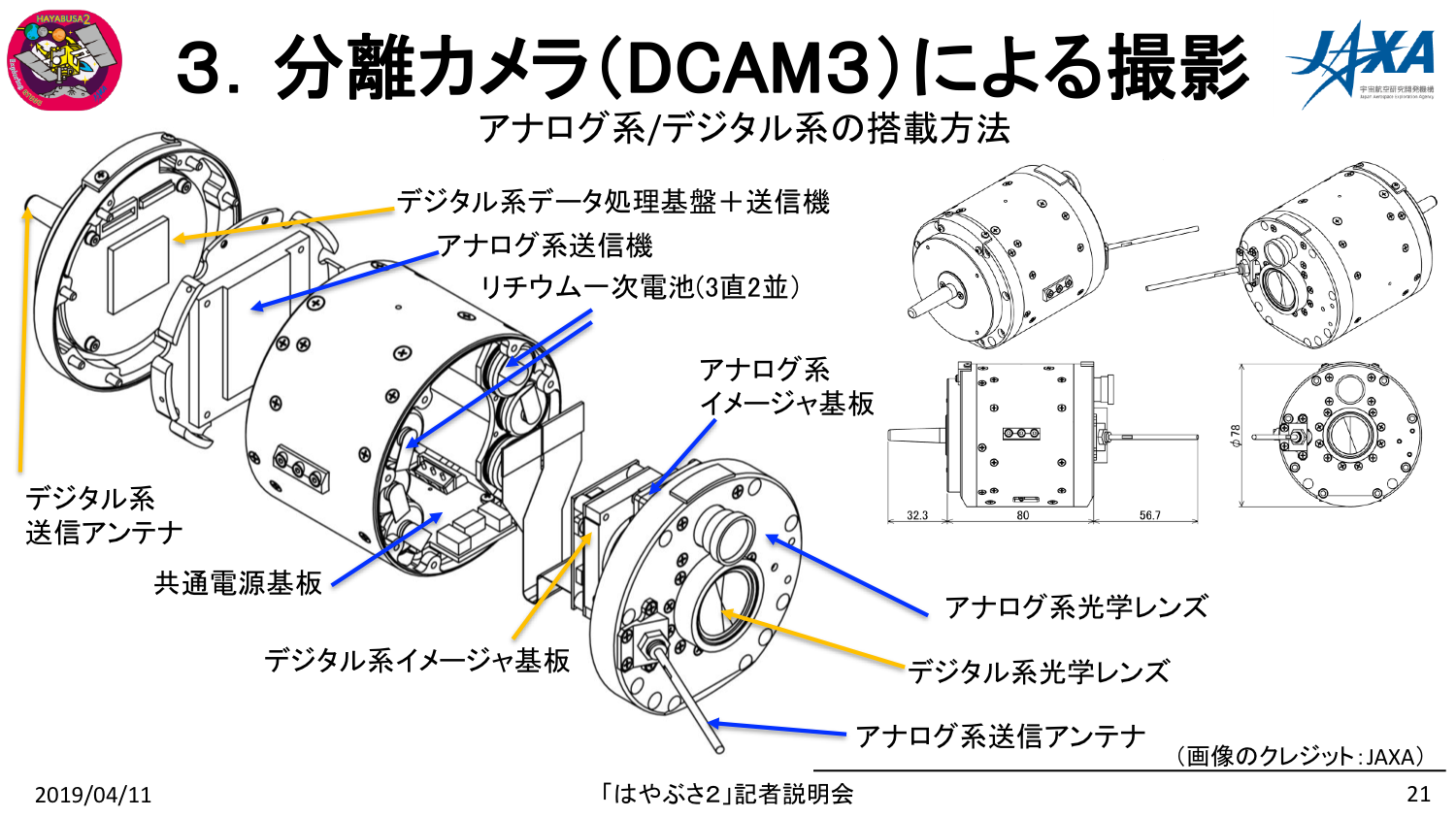

アナログ系/デジタル系の搭載方法

f:id:Imamura:20190411153635p:plain

アナログ系送信アンテナはデジタル系光学レンズの視野にかぶらないよう斜めに取り付けている。

図にはケーブルがないが、これらをつなぐケーブルで内部はぎっしり。

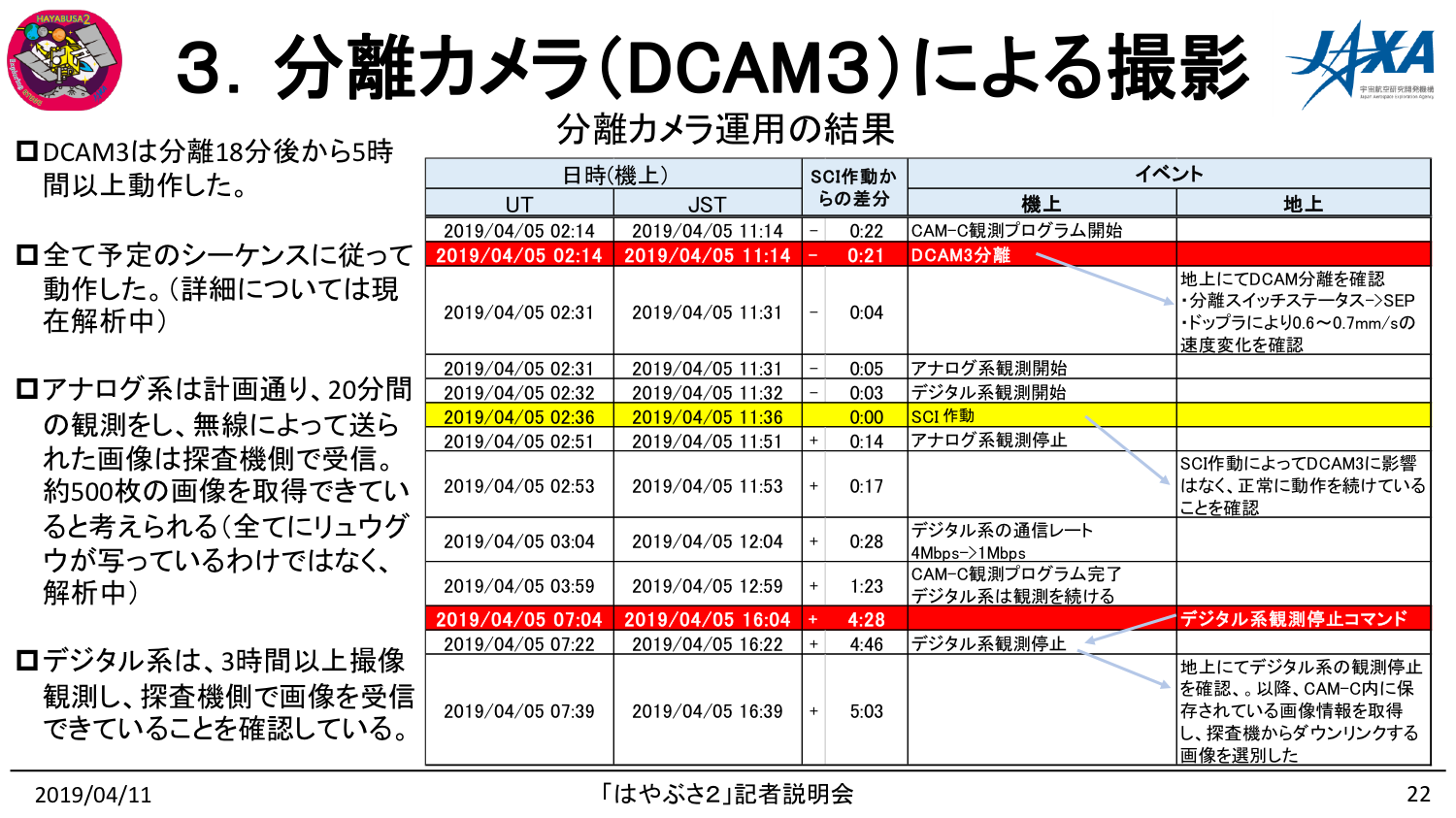

分離カメラ運用の結果

f:id:Imamura:20190411153636p:plain

DCAM3の電波をはやぶさ2が受けたことがわかるまで心配だったが、無事に通信がとらえられたことが画面に出たときは「おっ、来た」と思わず声が出た。

DCAM3は5時間動作していたが、撮像していたのは3時間ほど。

4.クレーター探索運用(事後)

(久保田氏から)

f:id:Imamura:20190411153637p:plain

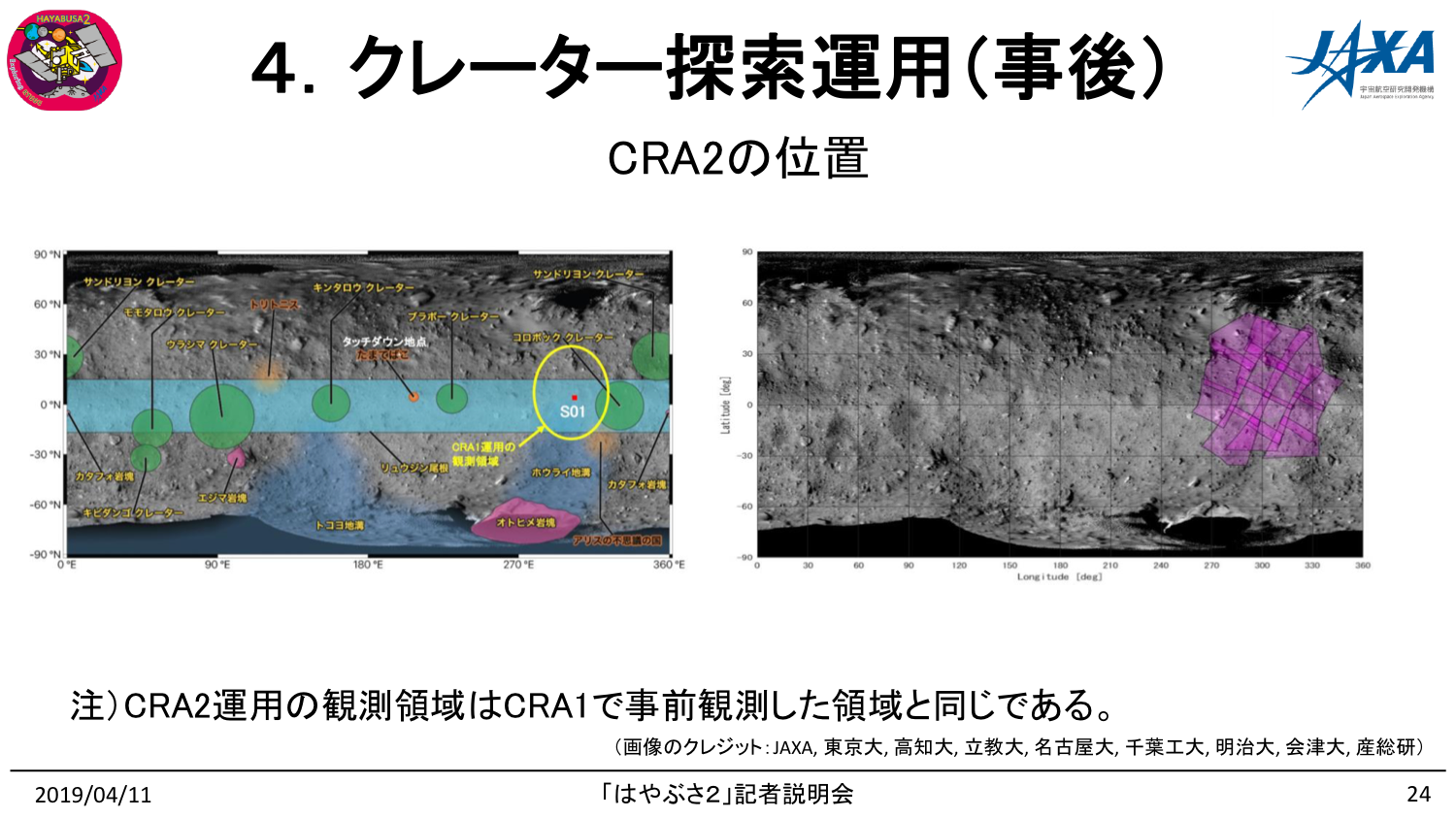

CRA2の位置

f:id:Imamura:20190411153638p:plain

予定通り黄色い円内を観測する。これはCRA1と同じ領域。

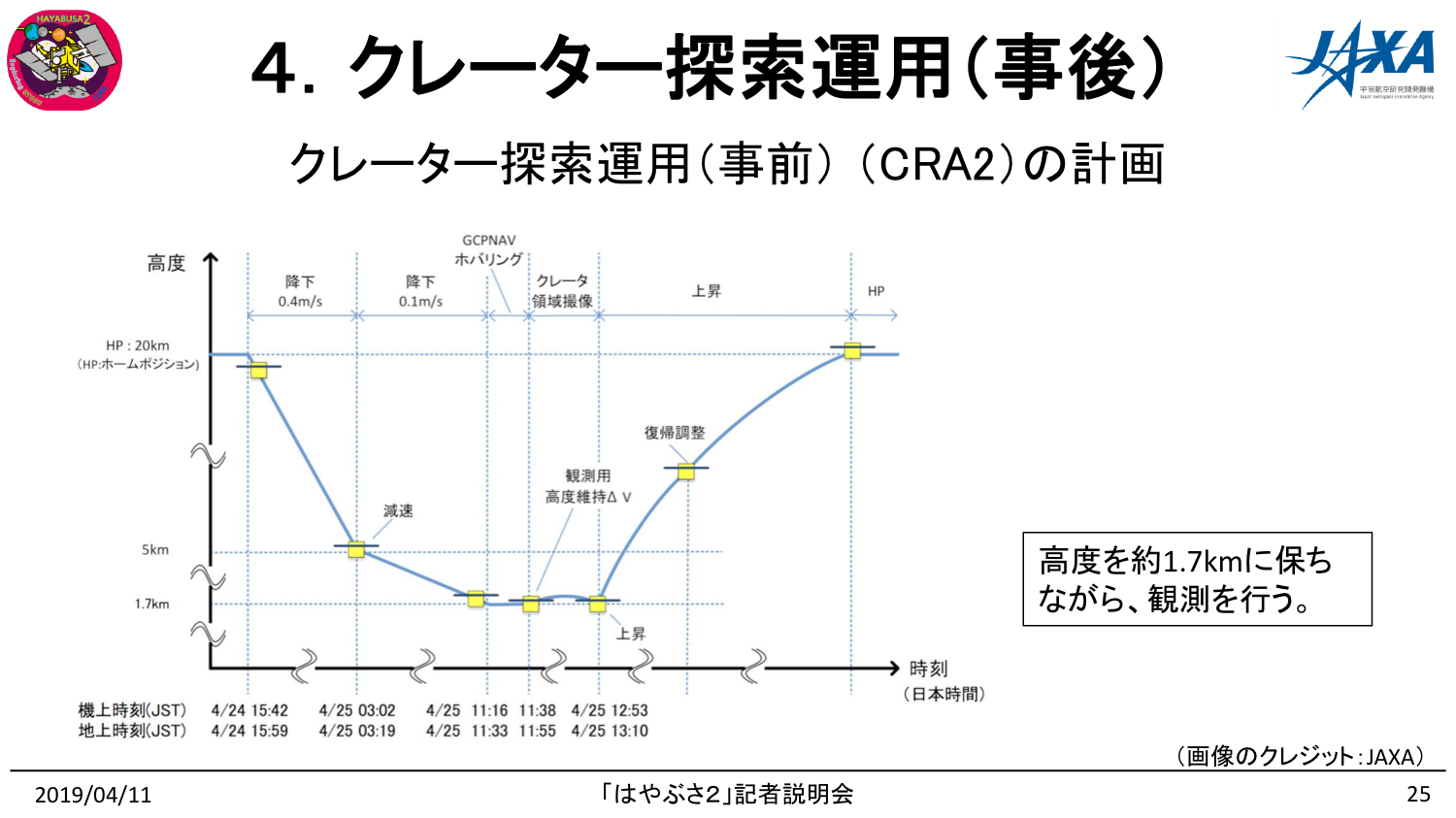

クレーター探索運用(事前)(CRA2)の計画

f:id:Imamura:20190411153639p:plain

ONC-W1の画像は前回同様、随時公開していく。

5.その他

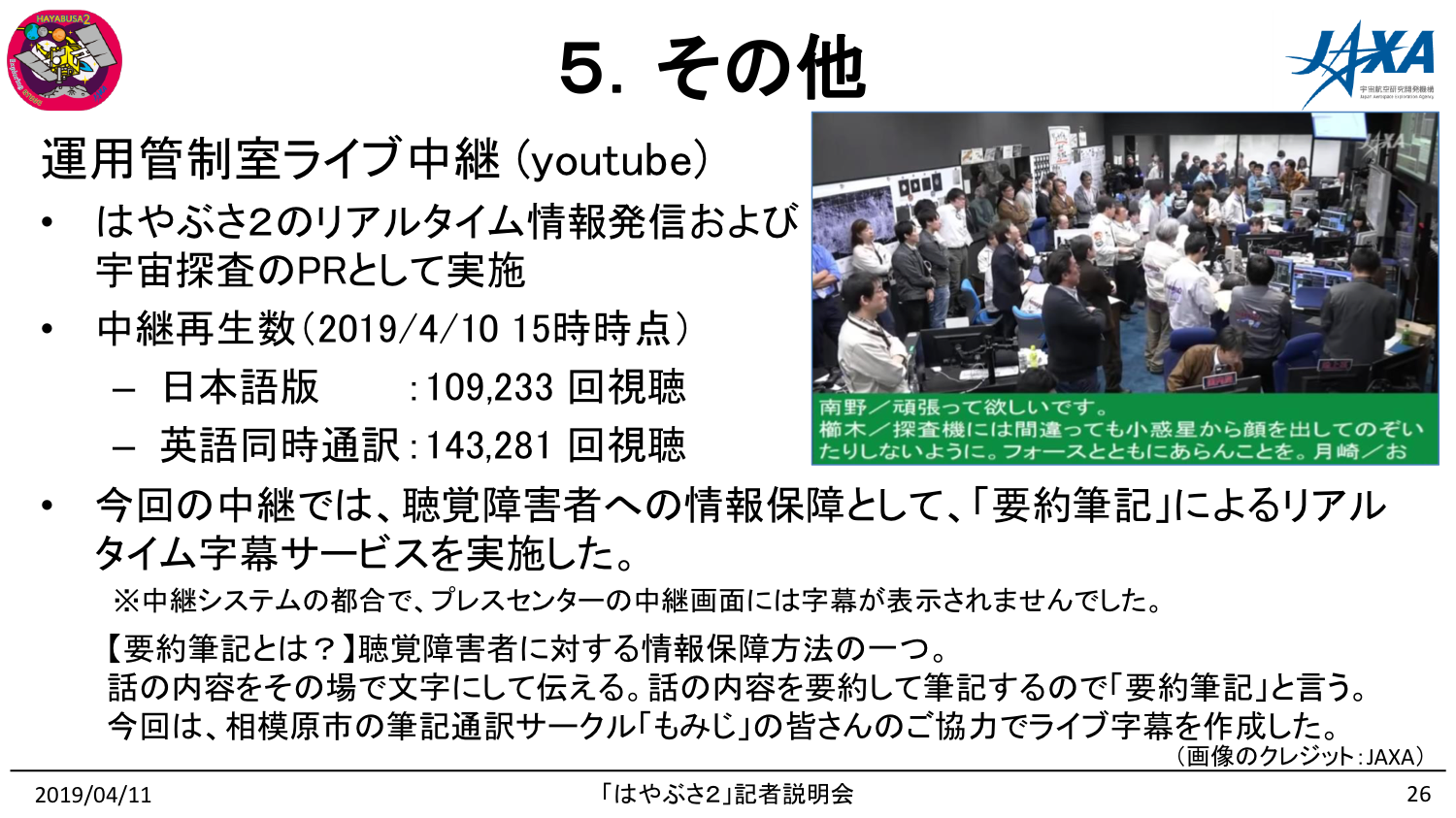

運用管制室ライブ中継

(吉川氏から)

f:id:Imamura:20190411153640p:plain

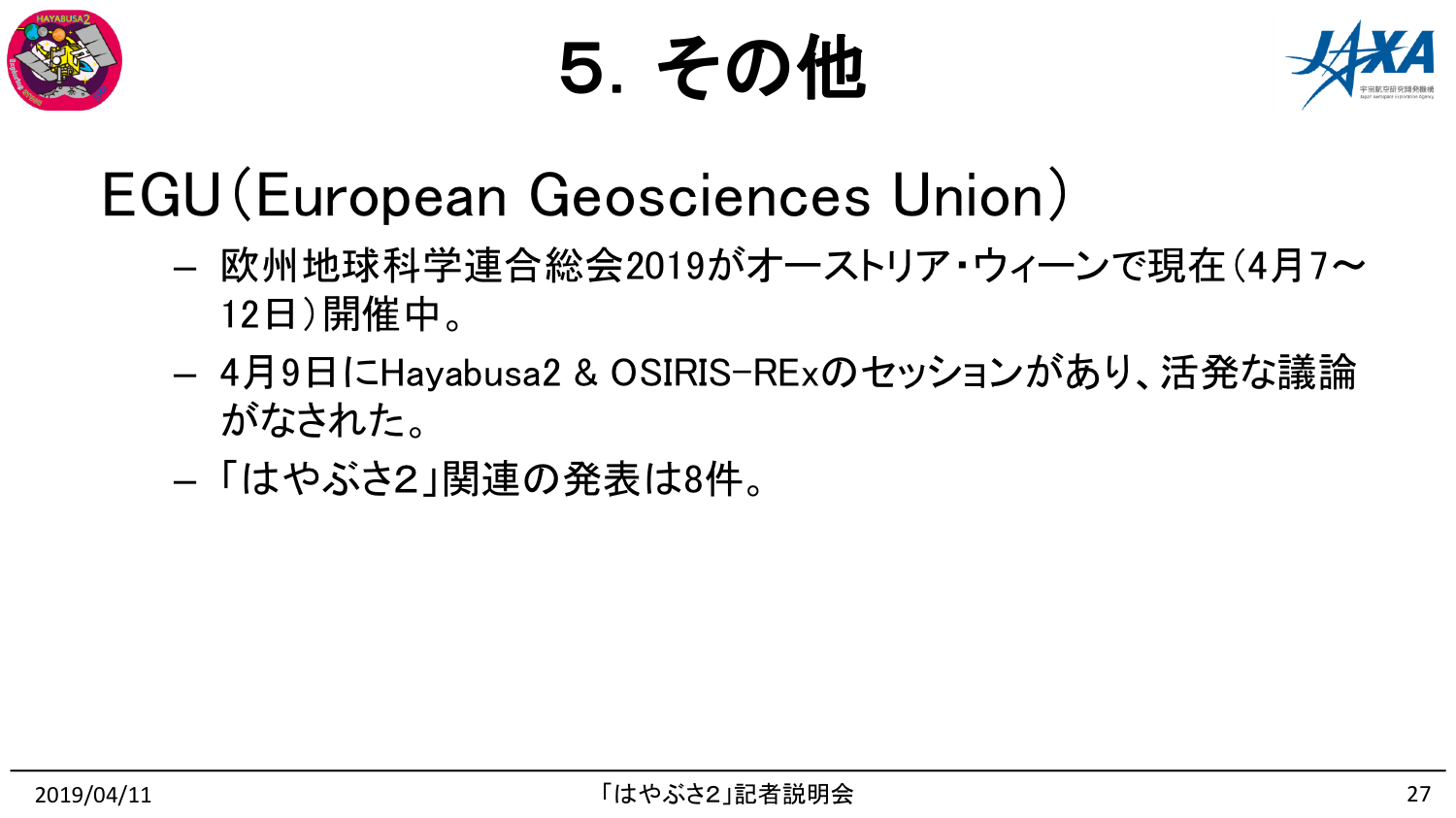

EGU(Europian Geosciences Union)

f:id:Imamura:20190411153641p:plain

岡田はEGUから今朝帰国したばかり。

岡田:ポスターで発表。たくさんの質問をもらい活発な議論ができた。

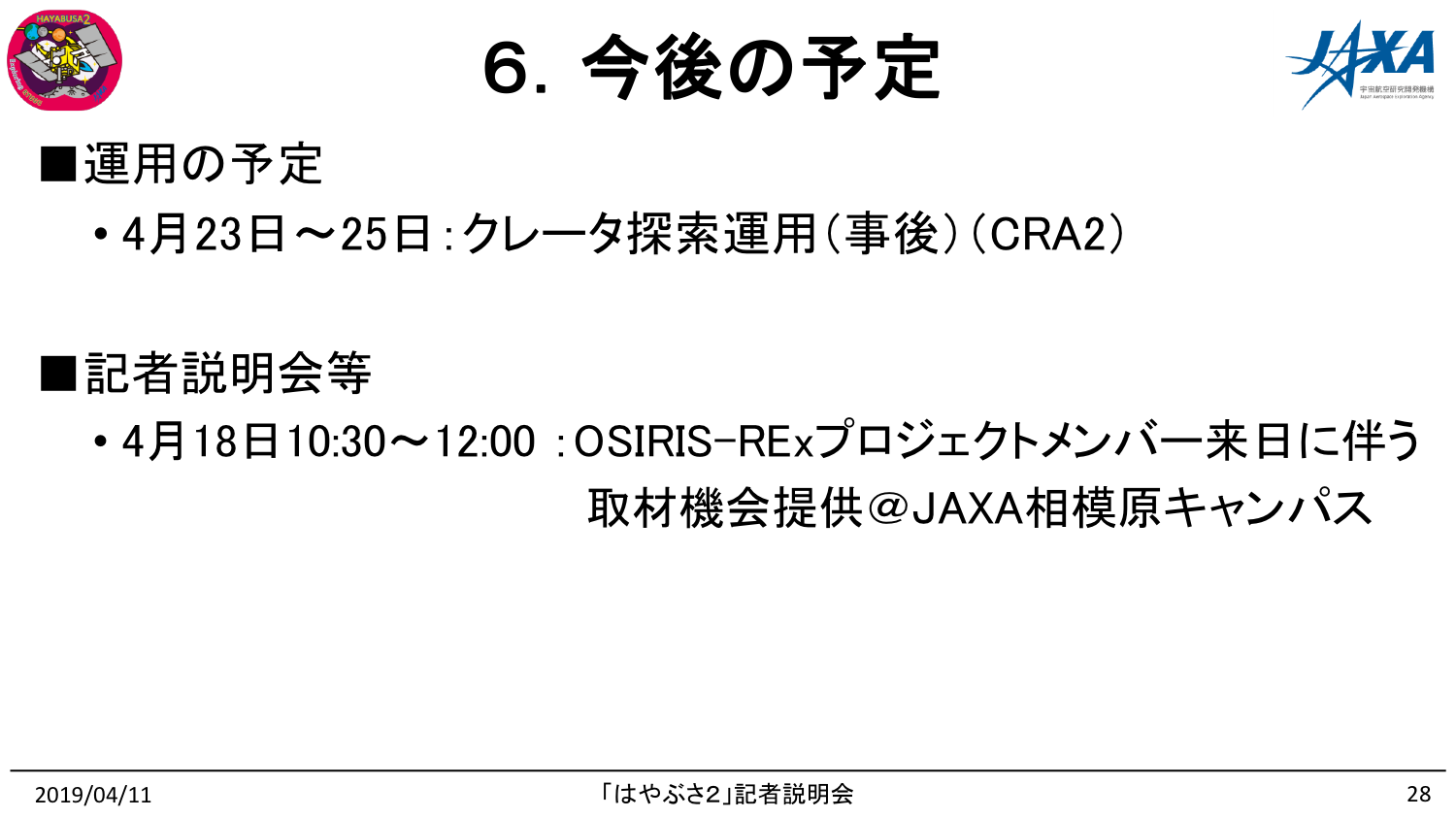

6.今後の予定

運用の予定/記者説明会等

f:id:Imamura:20190411153642p:plain

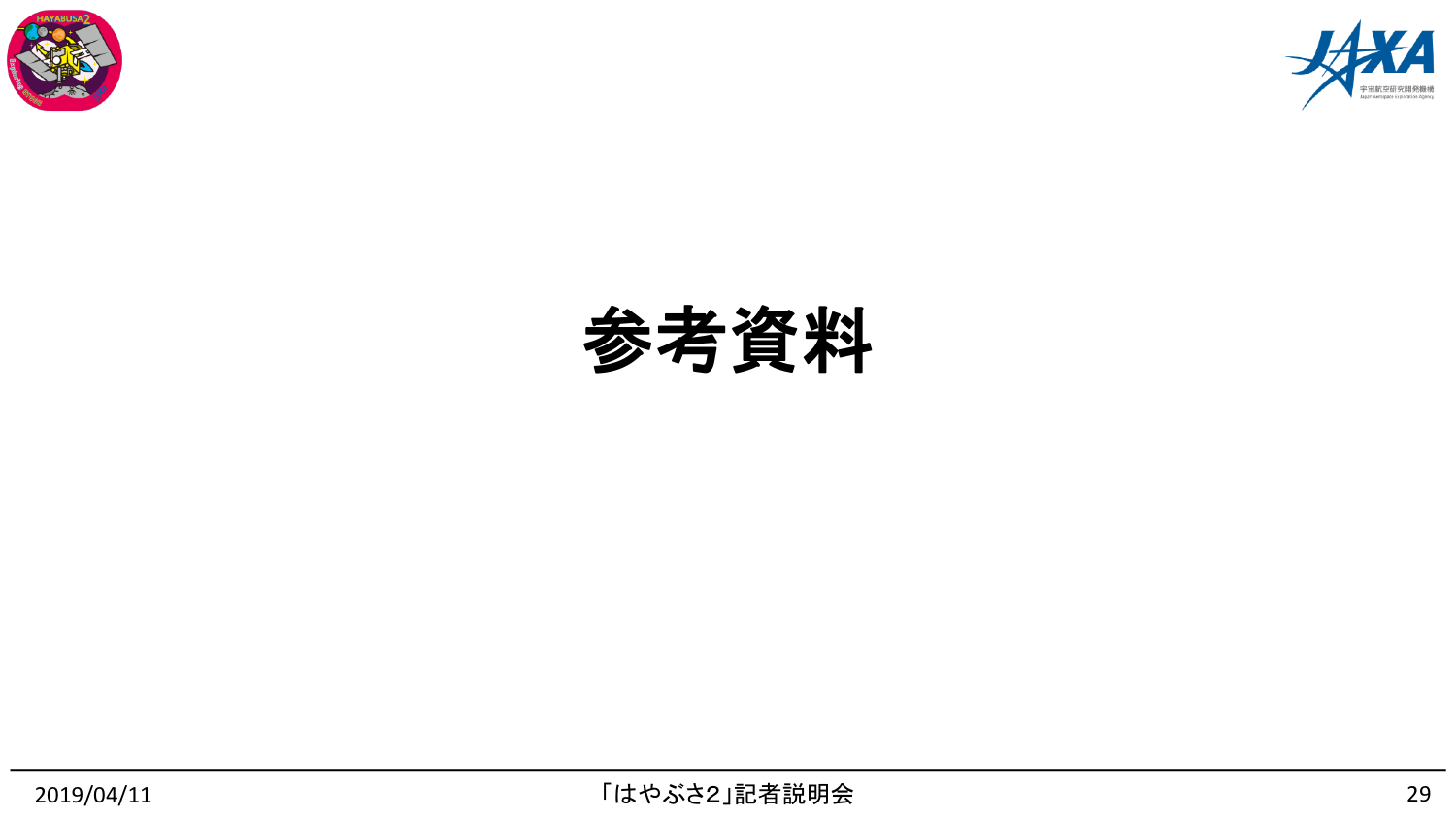

参考資料

f:id:Imamura:20190411153643p:plain

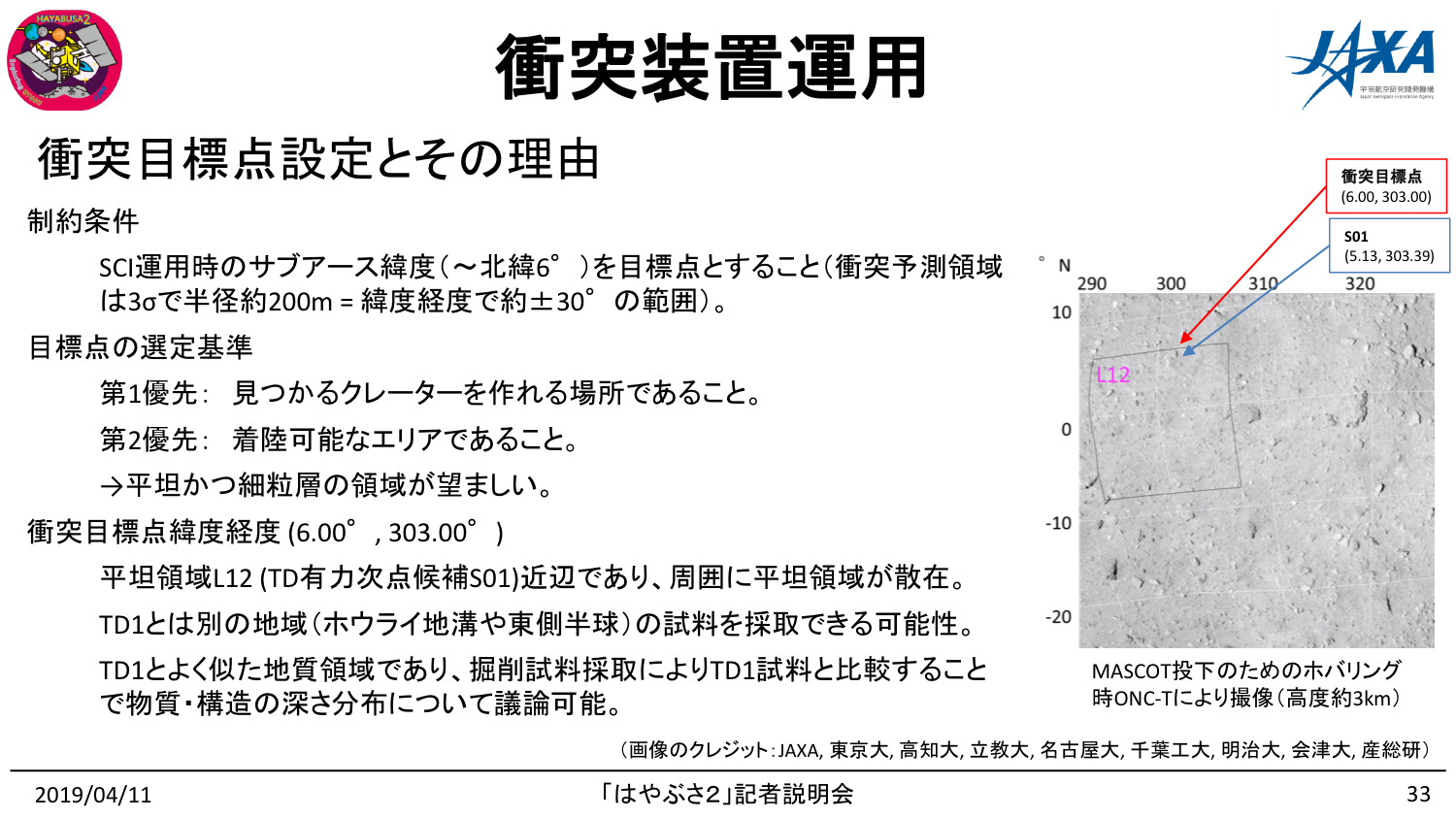

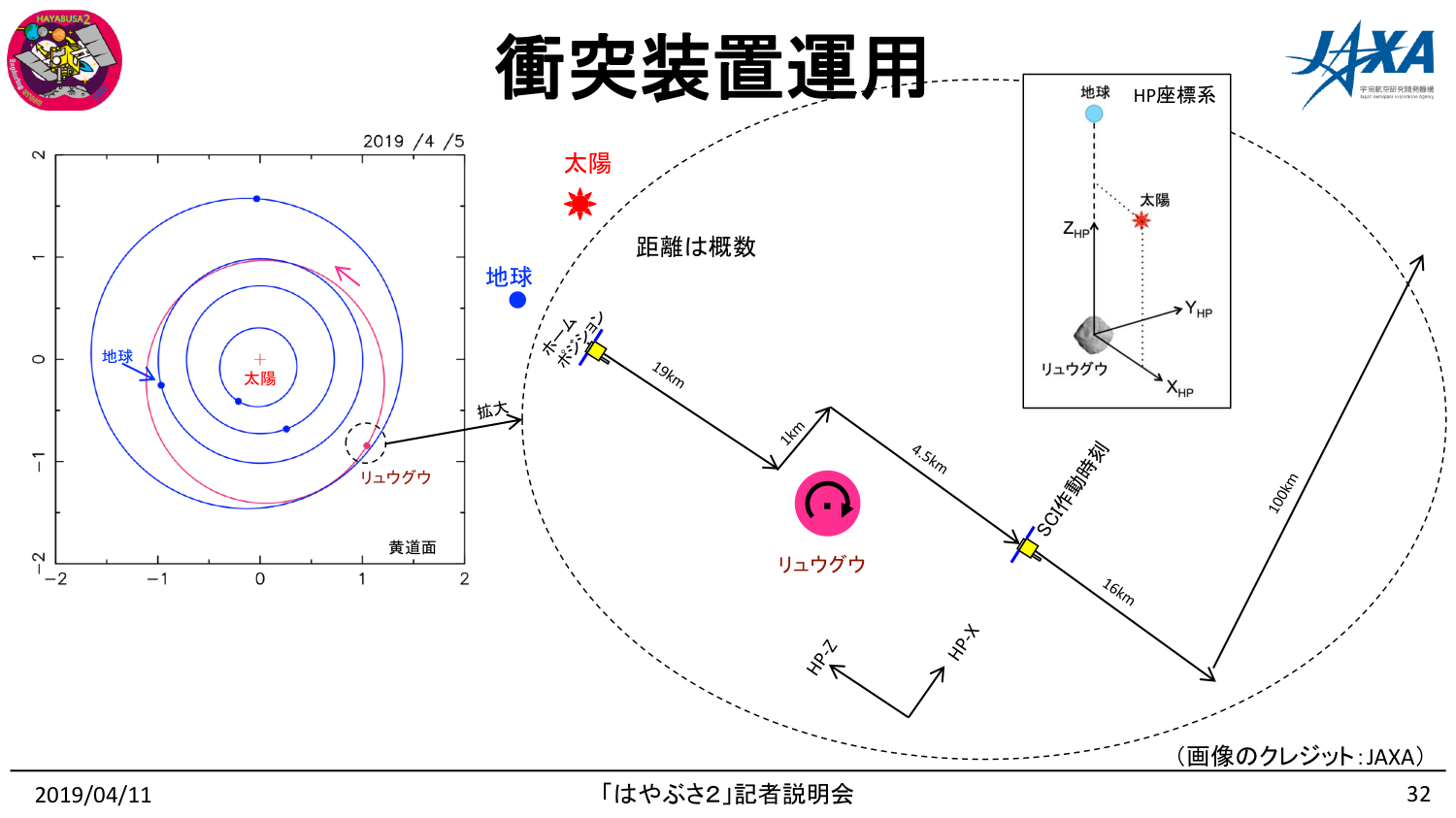

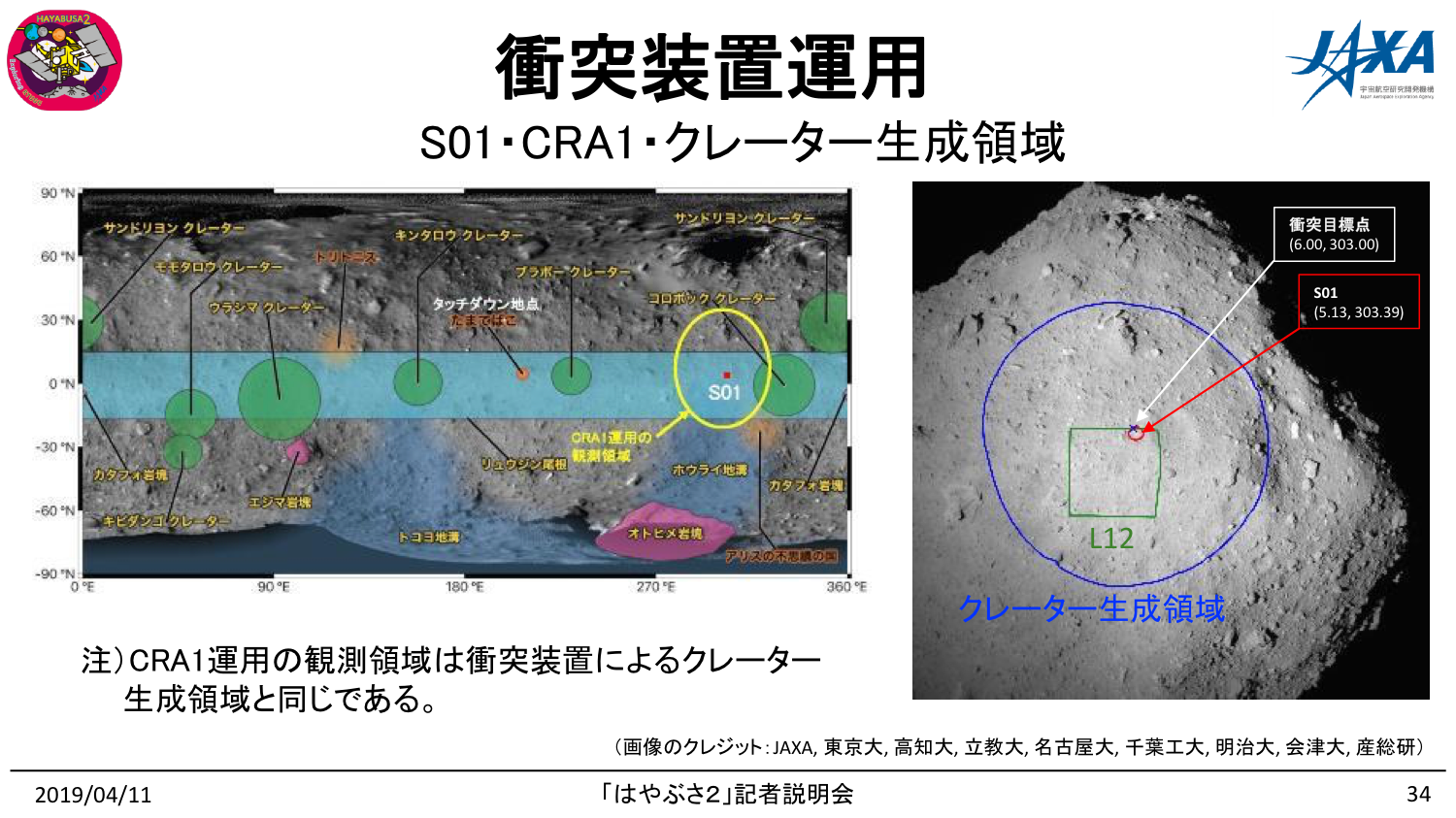

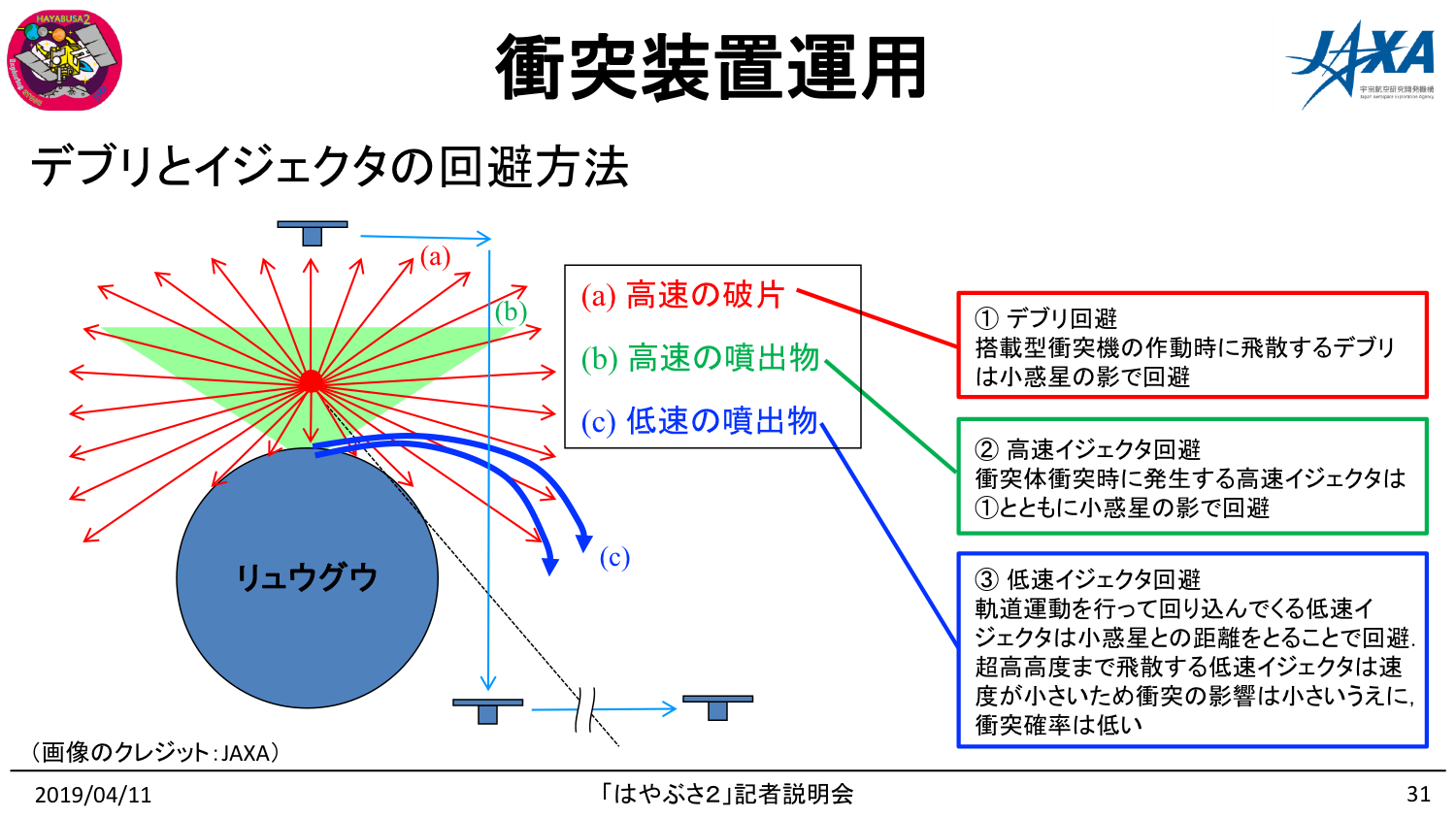

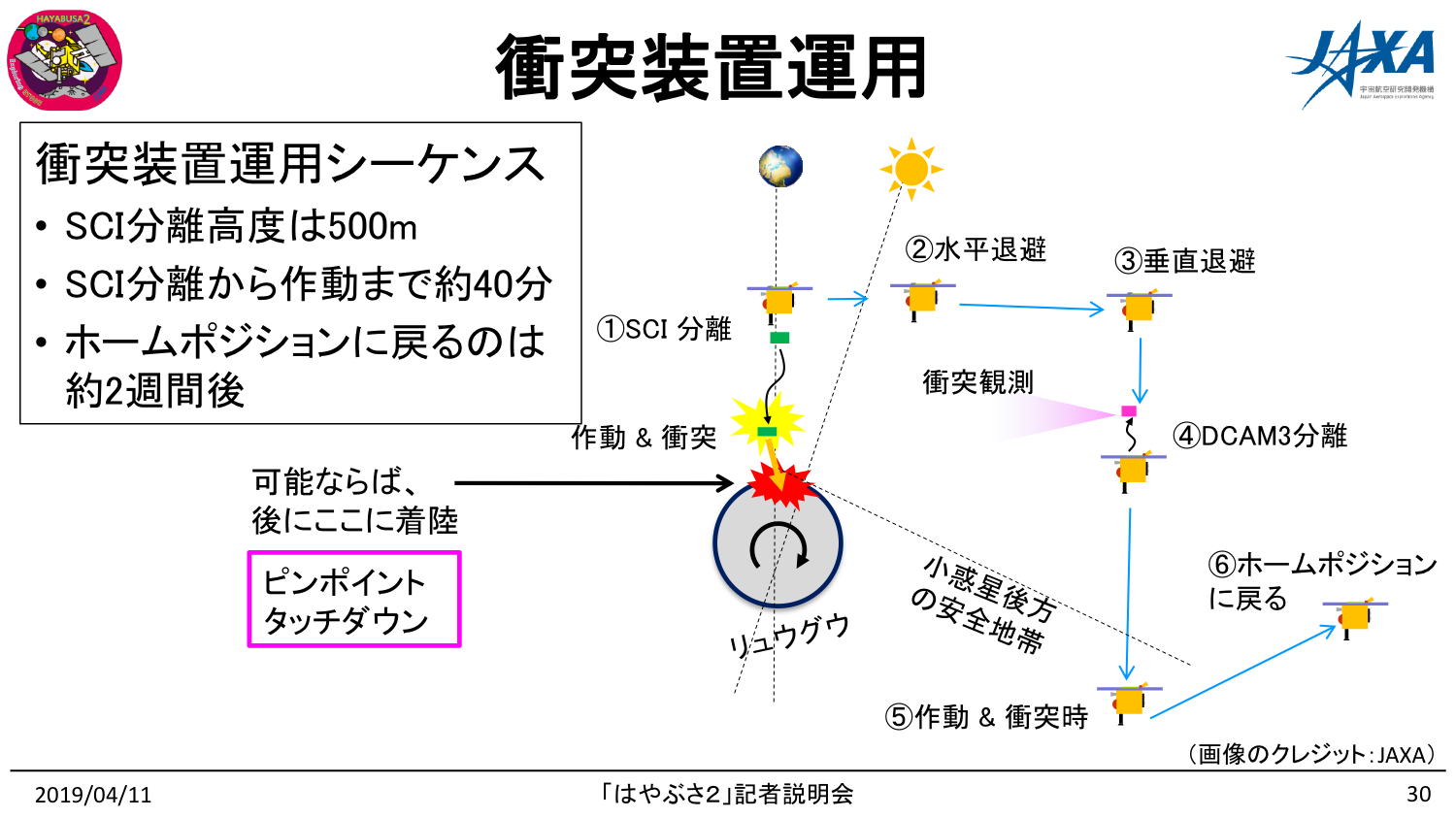

衝突装置運用

f:id:Imamura:20190411153644p:plain

f:id:Imamura:20190411153645p:plain

f:id:Imamura:20190411153646p:plain

f:id:Imamura:20190411153647p:plain

f:id:Imamura:20190411153648p:plain

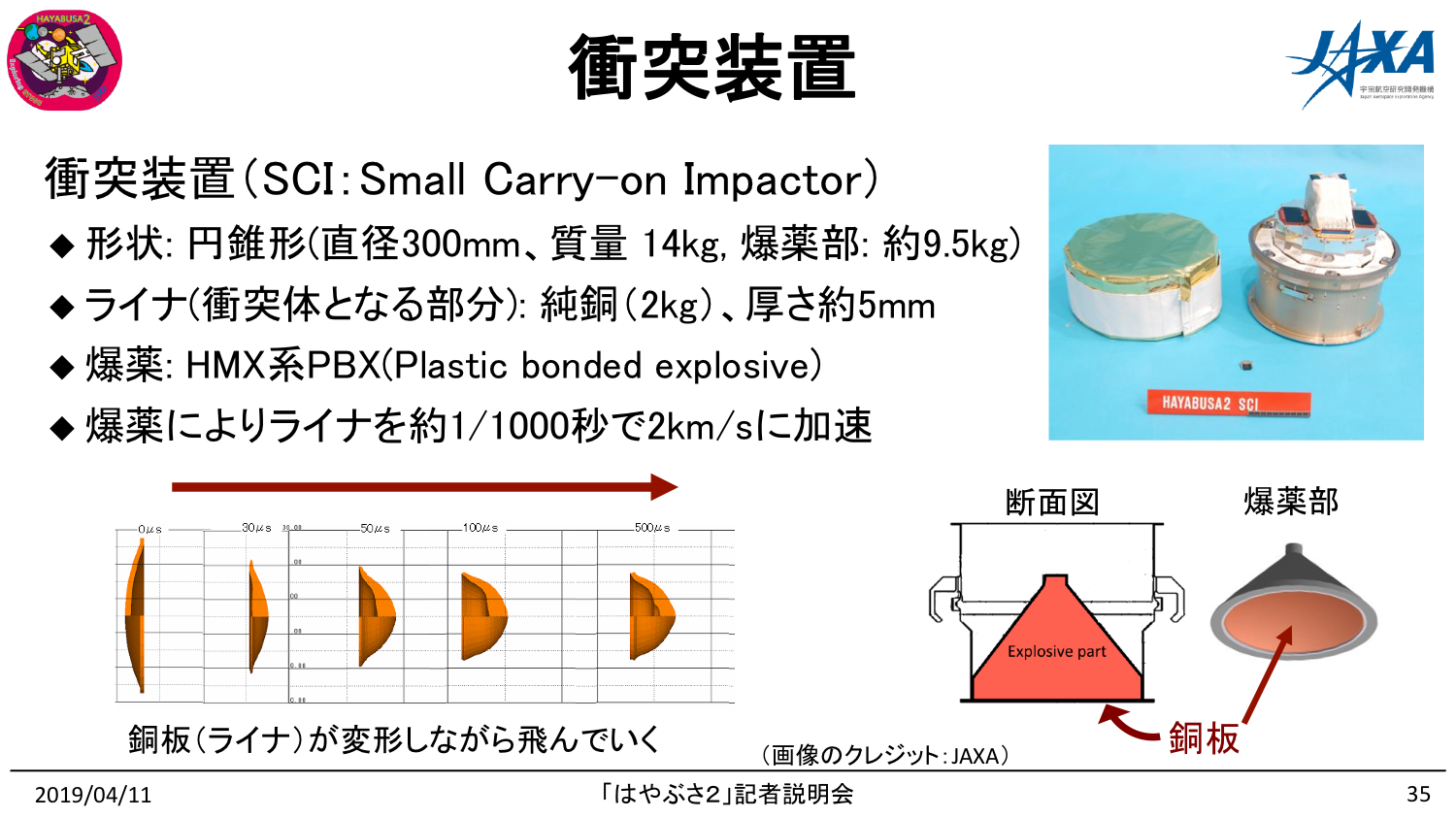

衝突装置

f:id:Imamura:20190411153649p:plain

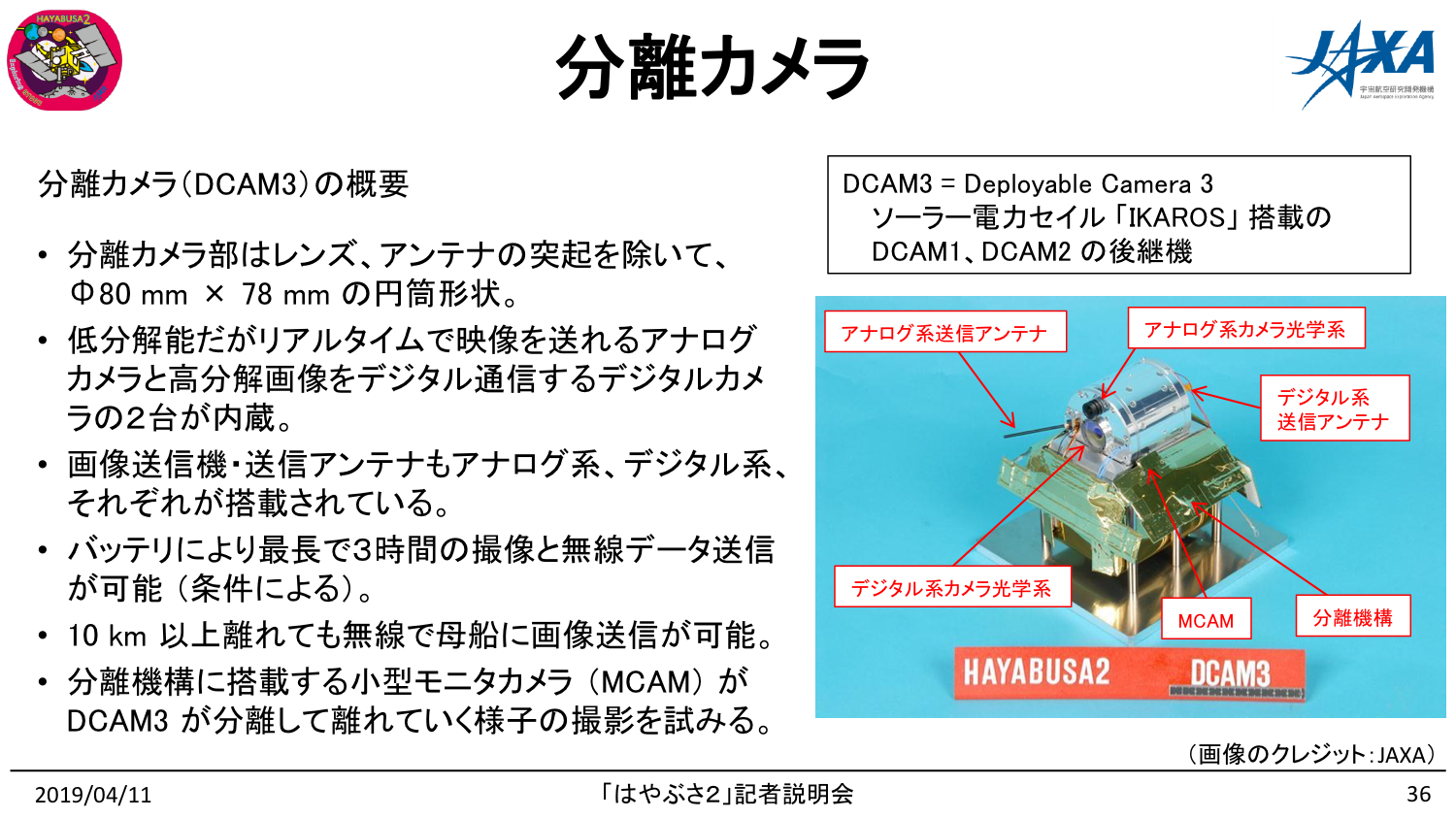

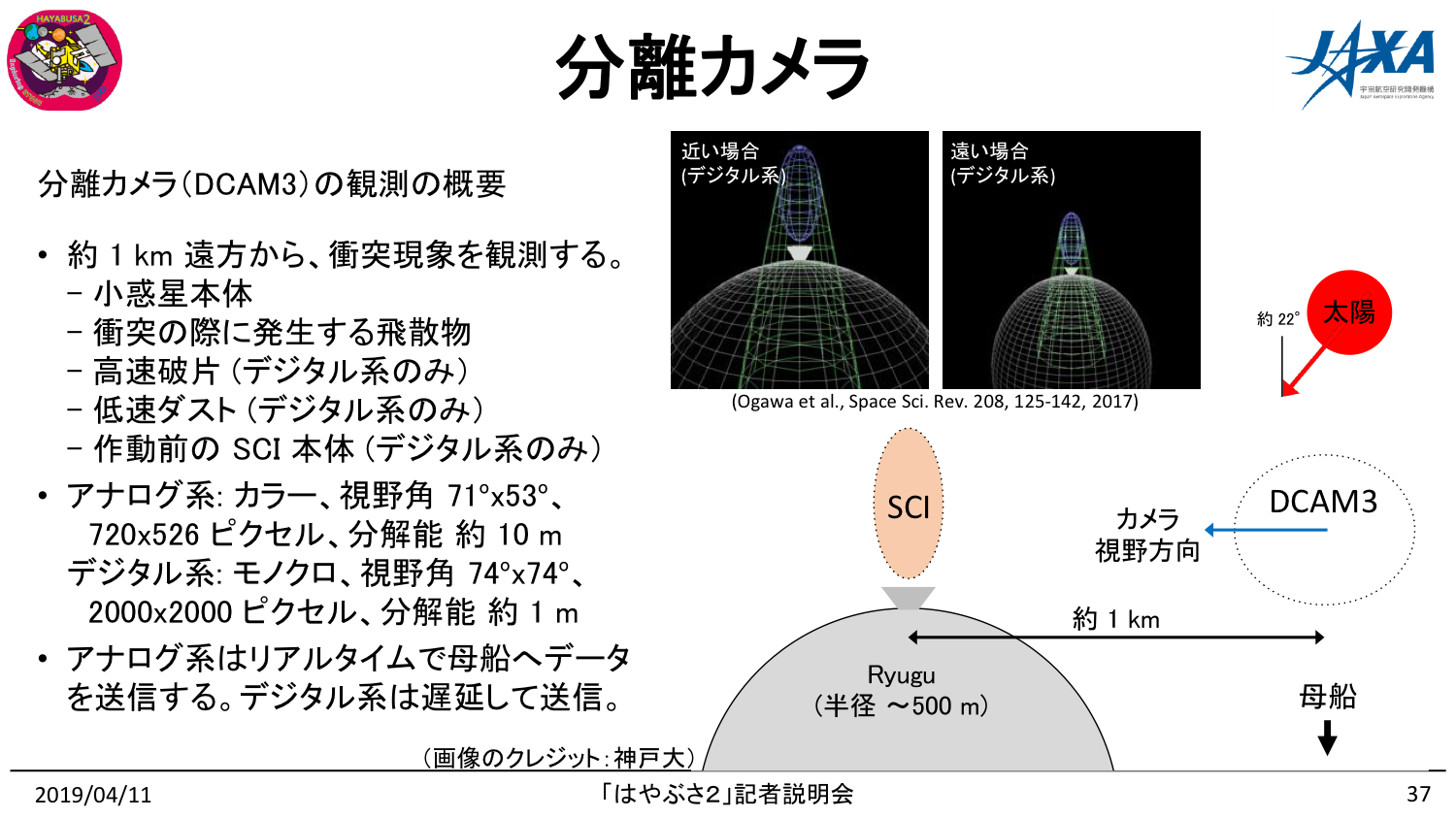

分離カメラ

f:id:Imamura:20190411153650p:plain

f:id:Imamura:20190411153651p:plain

クレーター掘削深さ

f:id:Imamura:20190411153652p:plain

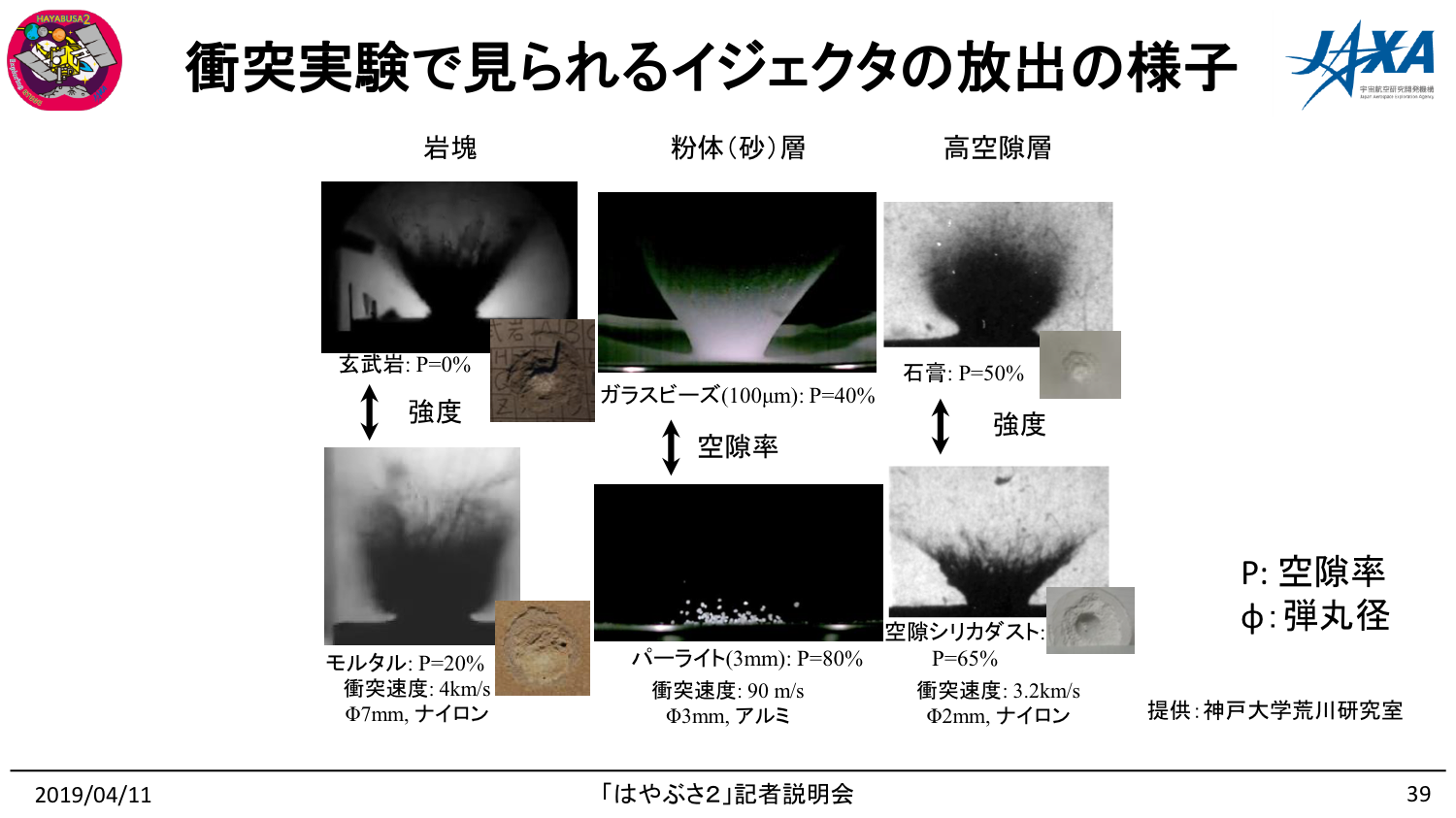

衝突実験で見られるイジェクタの放出の様子

f:id:Imamura:20190411153653p:plain

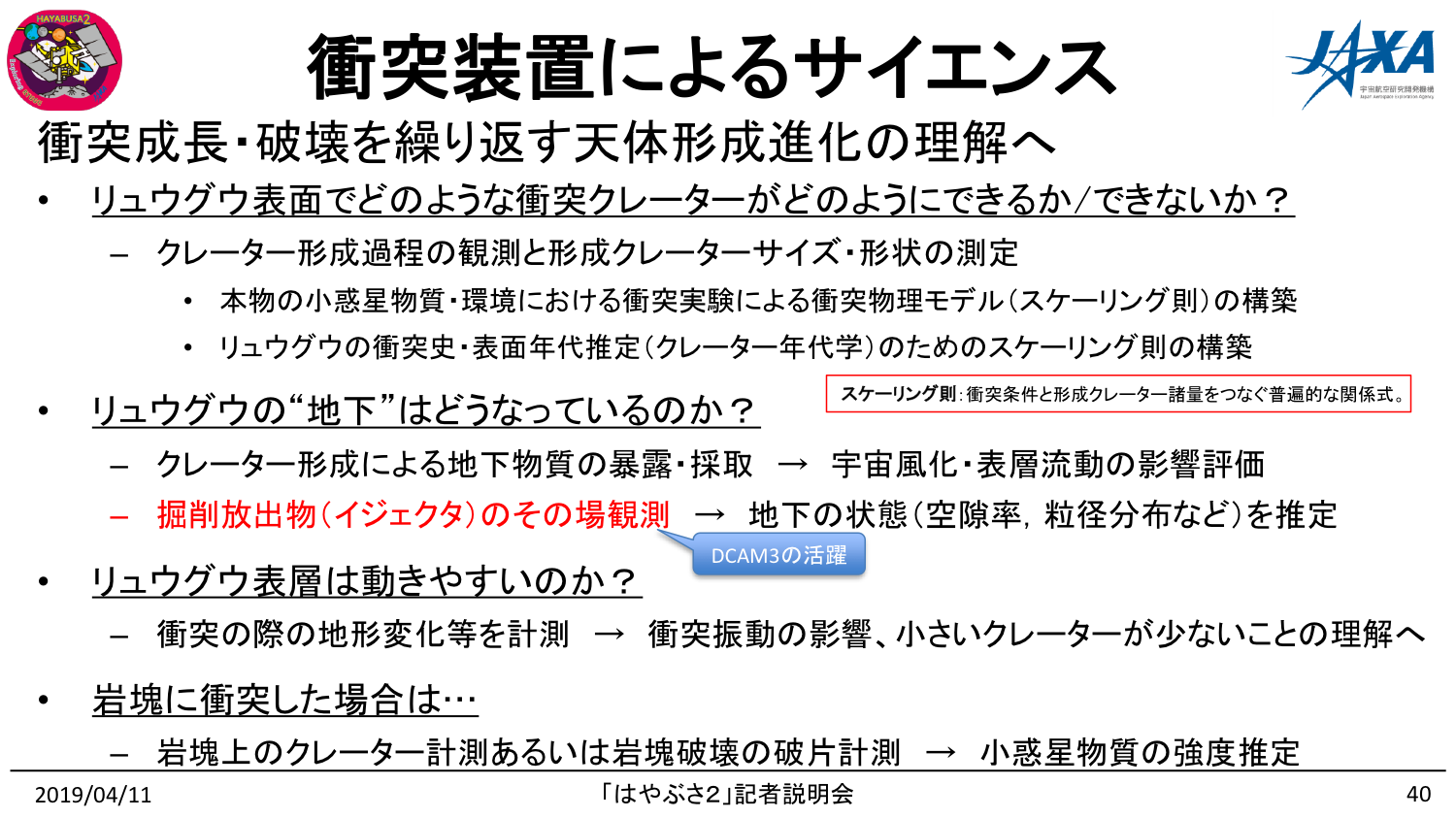

衝突装置によるサイエンス

f:id:Imamura:20190411153654p:plain

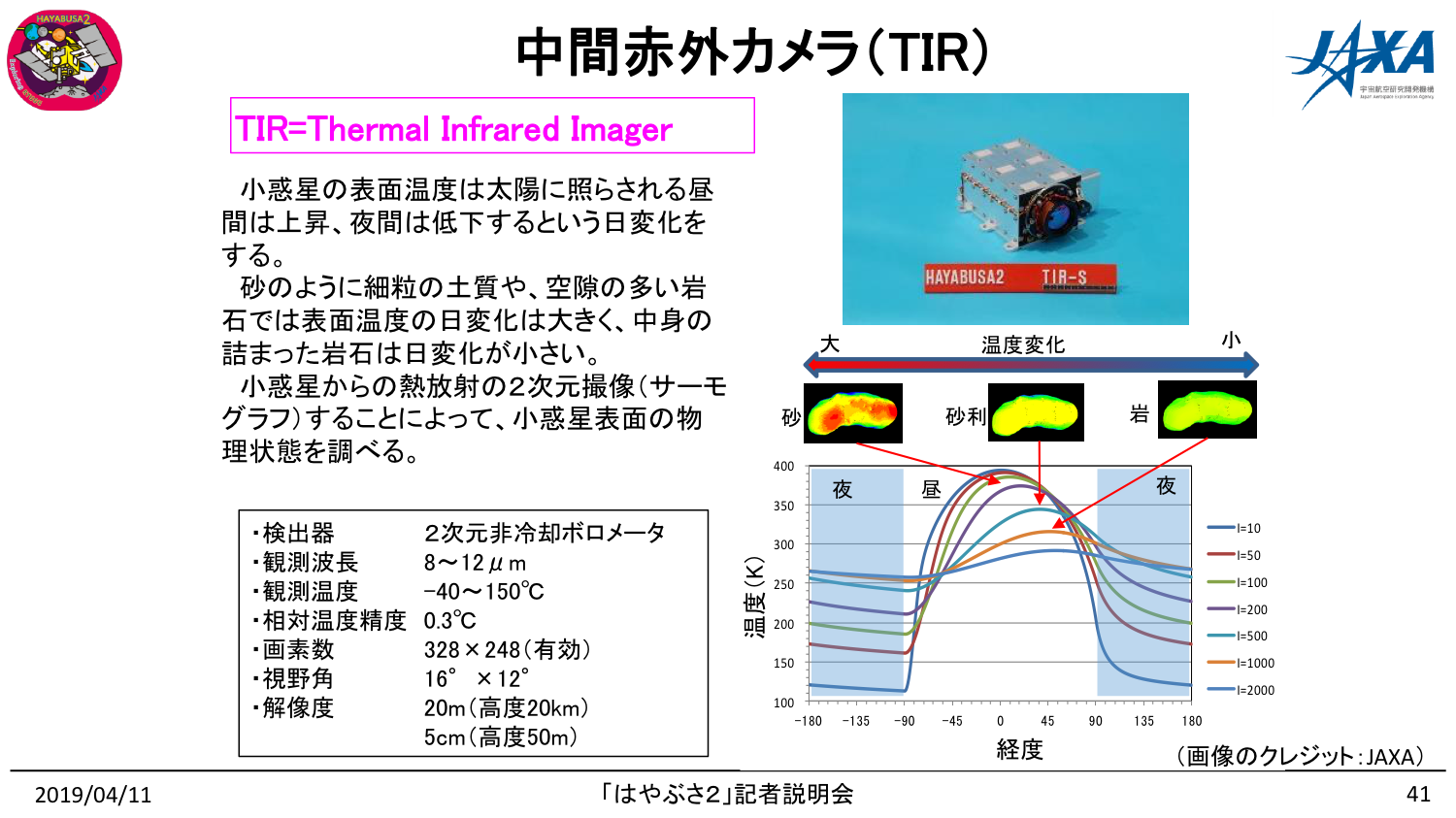

中間赤外カメラ(TIR)

f:id:Imamura:20190411153655p:plain

質疑応答

読売新聞とみやま:資料5ページ。最低高度は1.7キロ?

久保田:CRA1と同じシーケンス。12時53分には撮像を終えて上昇。
24ページ右図にピンクに重ねてある領域を撮像。同じ場所を同じ要領で撮影。比較のために同じであることが大事。

とみやま:画像は随時送ってくる?

久保田:ONC-W1はかなり粗いもの。クレーターが写っているかはわからないが期待してほしい。

とみやま:クレーターが生成されたかわかるのはいつごろ?

久保田:画像を下ろすのは当日は難しいかも。休日に入るので確実なものはGW明けになりそう。

とみやま:ONC-W1ではクレーターが明瞭にわかるかはわからない?

久保田:行ってみないとわかりません。

とみやま:デジタルとアナログの解像度は

澤田:アナログは640✕480ピクセル、デジタルは2,000✕2,000ピクセル

とみやま:

小川:すぐには出てこない。

共同通信すえ:20秒後にイジェクターカーテンの形状が変わっていることからなにかわかるのか

澤田:そういった解析を含めて小川さんはじめとするサイエンスのメンバーで進めている。

小川:イジェクターカーテンが成長していることはわかるが、それ以上はこれからの解析。

すえ:イジェクターカーテンの高さはわかるか

澤田:具体的な数字はこれから。

すえ:装置が爆発する様子はとらえられなかったのか

澤田:今見えているデータからはそれは見えていない。SCIの作動時間は1ミリ秒もない。それを毎秒1コマで撮影しているので、もし写っていたらすごくラッキー。

テレビ朝日まえだ:資料13ページ。
